Mähbalken in umgekehrter Reihenfolge wieder zusammenbauen.
Dabei sind nachstehende Hinweise zu beachten:
- Zentrierringe (10) und Kontaktflächen der Mäheinheiten und der
Zwischengehäuse vor der Montage reinigen.
- Kontrollieren Sie, ob nicht irgendwelche verschmutzende Teile
zwischen
den
Zwischengehäusen
Seitenflächen auftragen).
- Antriebswelle mit Fett (Molykote BR2 Plus) einschmieren.
Achten Sie darauf, dass sich die Mähscheiben um 90° versetzt
!
drehen. Wenn eine Mäheinheit nicht direkt auf die Welle
passt, muss die Mähscheibe ein oder mehrere Male um eine
halbe Drehung verdreht werden, bis sich die Mäheinheit auf
die Welle schieben lässt.

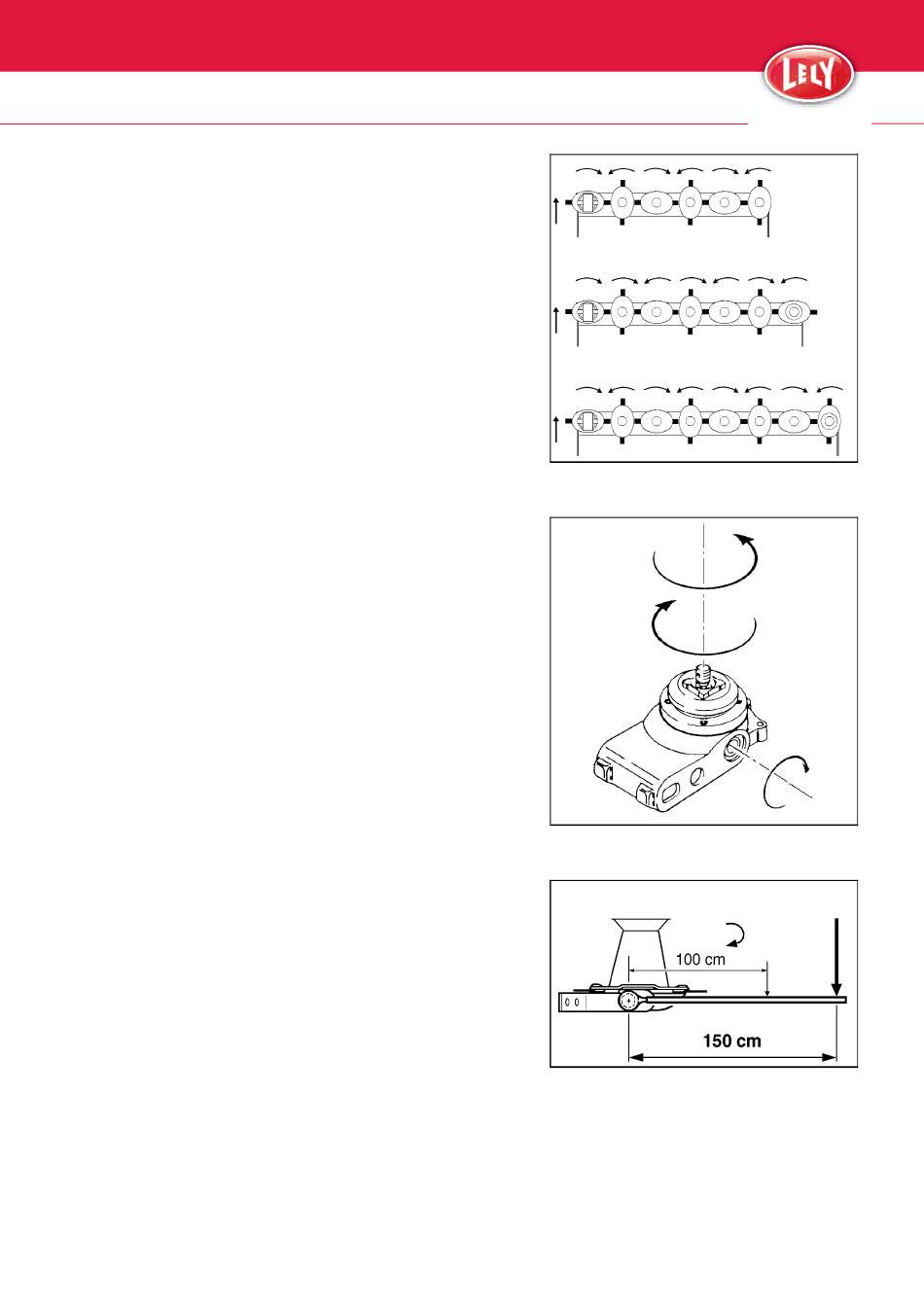

- Die Mäheinheiten mit Drehrichtung gemäß serienmäßiger
Aufstellung (Abb. A-2).
• Eine rechtsdrehende Mäheinheit des SPLENDIMO M Mähwerks
kann man wie folgt erkennen:
Wenn die Nabe rechts herum gedreht wird (R: Abb. A-3), wird
das Antriebszahnrad auf der rechten Seite nach links
mitdrehen.
• Eine linksdrehende Mäheinheit kann man wie folgt erkennen:
Wenn die Nabe links herum gedreht wird (L: Abb. A-3), wird
das Antriebszahnrad auf der rechten Seite nach links
mitdrehen.
- Nach Abbau einer Mähscheibe, kontrollieren Sie ob sich der O-
Ring (11, Abb. A-1) im Druckstück befindet.
- Kronenmutter (12) mit einem Anzugsmoment von 150-250 Nm
(15-25 kgm) nachziehen und mit einem Splint sichern. Sorgen Sie
dafür, dass der Splint nicht über den Drucktopf hinausragt.
Hinweis: Die Mutter darf nicht zurückgedreht werden. So lange
weiter drehen, bis die Montage des Splints möglich ist.
- In der äußeren Mäheinheit muss die Sicherungsscheibe (13) mit
dem Sicherungsring angebracht sein. Wenn diese Einheit
ausgewechselt wird, müssen diese umgesetzt werden.
- Die fünf Bolzen (14) zunächst anbringen; noch nicht anziehen.
- Fett
(Molykote
P74)
Verbindungsstange (3) und Mutter (7) anbringen. Mutter auf die
Stange aufdrehen.
- Mutter (7) anziehen.
Anzugsmoment: 950 Nm (95 kgm).
Man kann das Anzugsmoment bewirken durch Verlängerung des
Aufsteckschlüssels mit einem Rohr von 150 cm Länge (Abb. A-4)
und mit einer Kraft von 635 N (63,5 kg) anzuziehen.
Beim Montieren der Sicherungsplatte muss die Mutter angezogen
werden; zurückschrauben ist nicht gestattet.
- Die fünf Bolzen (14) mit einem Anzugsmoment von 120 Nm (12
kgm) nachziehen und Bolzen mit einer zweiten Mutter sichern.
nicht
abgebauten
Mäheinheiten
geraten
sind
(Castrol
auf
Ring
(8)
und
Anlage A
SPLENDIMO 240 M
und
Tarp
auf
den
SPLENDIMO 280 M
SPLENDIMO 320 M
Gewinde
der
innovators in agriculture
L
R
950 Nm
(95 kgm)
A-2
A-3
635 N
63,5 kg
A-4
DE-21
