MONTAGE DER DUSCHE
10

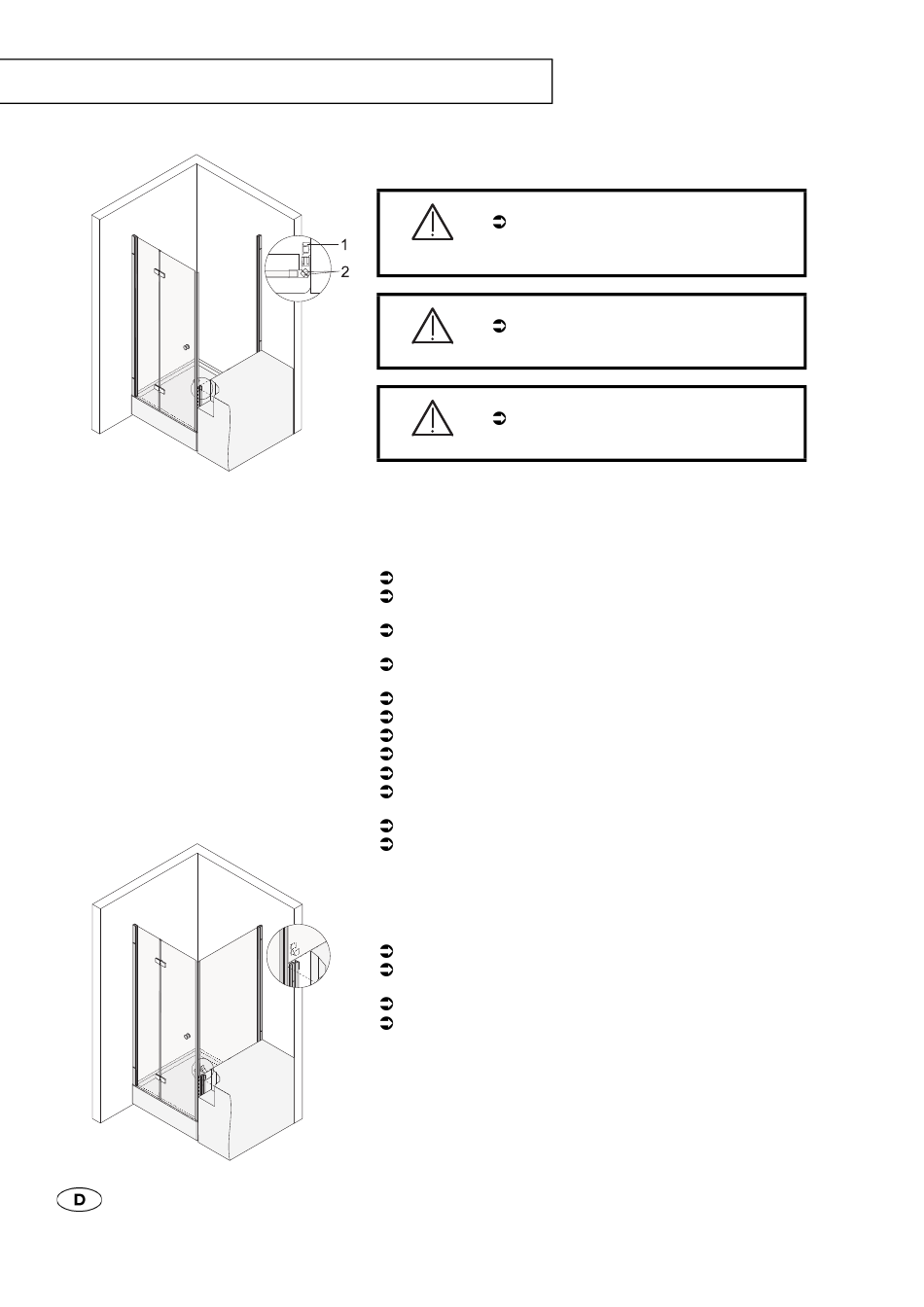

Magnetträgerprofil montieren
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
Warnung
löcher liegen.
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Vorsicht
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Hinweis
Bei vorstehendem Wannenwulst Magnetträgerprofil mit Unterfütterung
montieren.
Magnetträgerprofil wie folgt anzeichnen:
Magnetleiste 2 auf Magnetträgerprofil 1 stecken.
Sicherstellen, dass Festteil und Tür parallel zum Wannenrand ausge-
richtet sind.
Sicherstellen, dass bei ausgerichteter Tür das Manetträgerprofil bün-
dig an der Wand anliegt.
Befestigungslöcher mit aufgesteckter Magnetleiste und geschlosse-
ner Tür am Wannenanschluss anzeichnen.
Befestigungslöcher ankörnen.
Magnetleiste 2 vom Magnetträgerprofil 1 abziehen.
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Magnetträgerprofil
mit
anschrauben.
Alle Schrauben auf festen Sitz und korrekte Montage prüfen.
Clipsprofil des Magnetträgerprofils aufstecken.
Festteil in Wandprofil einsetzen
Festteil wie folgt einsetzen:
PVC-h-Profil auf Magnetträgerprofil stecken.
Festteil mit der Anschlussprofilseite (Profil außen) in das Wandprofil
schieben.
Festteil auf PVC-h-Profil stellen.
Vormontiertes Anschlussprofil bei Bedarf ± 2 mm in der Höhe ver-
stellen.
mitgelieferten
Befestigungsschrauben
