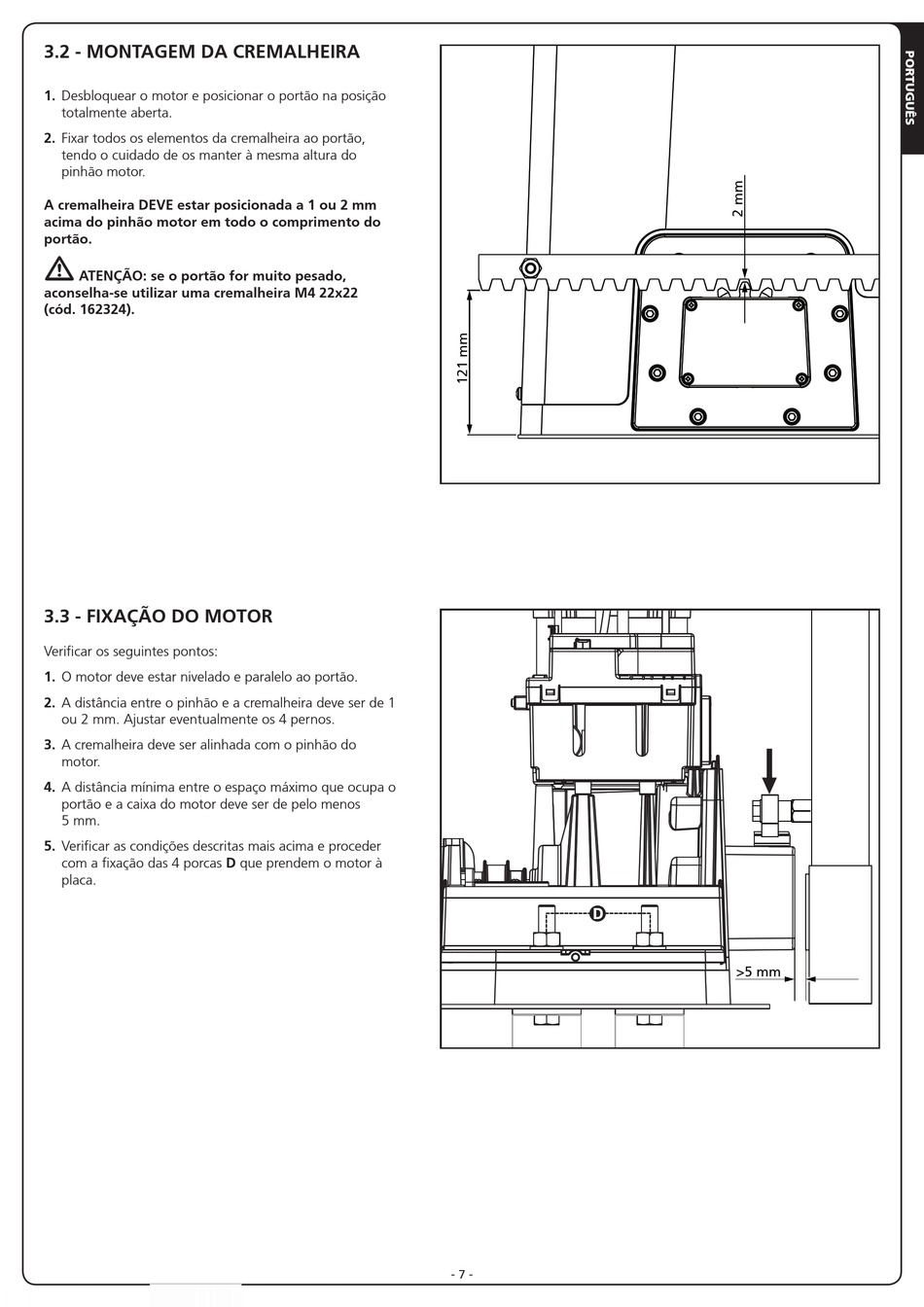

3.2 - MONTAGEM DA CREMALHEIRA

1. Desbloquear o motor e posicionar o portão na posição
totalmente aberta.
2. Fixar todos os elementos da cremalheira ao portão,
tendo o cuidado de os manter à mesma altura do
pinhão motor.
A cremalheira DEVE estar posicionada a 1 ou 2 mm
acima do pinhão motor em todo o comprimento do
portão.
m
ATENÇÃO: se o portão for muito pesado,
aconselha-se utilizar uma cremalheira M4 22x22
(cód. 162324).
3.3 - FIXAÇÃO DO MOTOR
Verificar os seguintes pontos:
1. O motor deve estar nivelado e paralelo ao portão.
2. A distância entre o pinhão e a cremalheira deve ser de 1
ou 2 mm. Ajustar eventualmente os 4 pernos.
3. A cremalheira deve ser alinhada com o pinhão do
motor.
4. A distância mínima entre o espaço máximo que ocupa o
portão e a caixa do motor deve ser de pelo menos
5 mm.
5. Verificar as condições descritas mais acima e proceder
com a fixação das 4 porcas D que prendem o motor à
placa.
D
- 7 -
>5 mm
