пор, пока не сможете зажать заготовку.

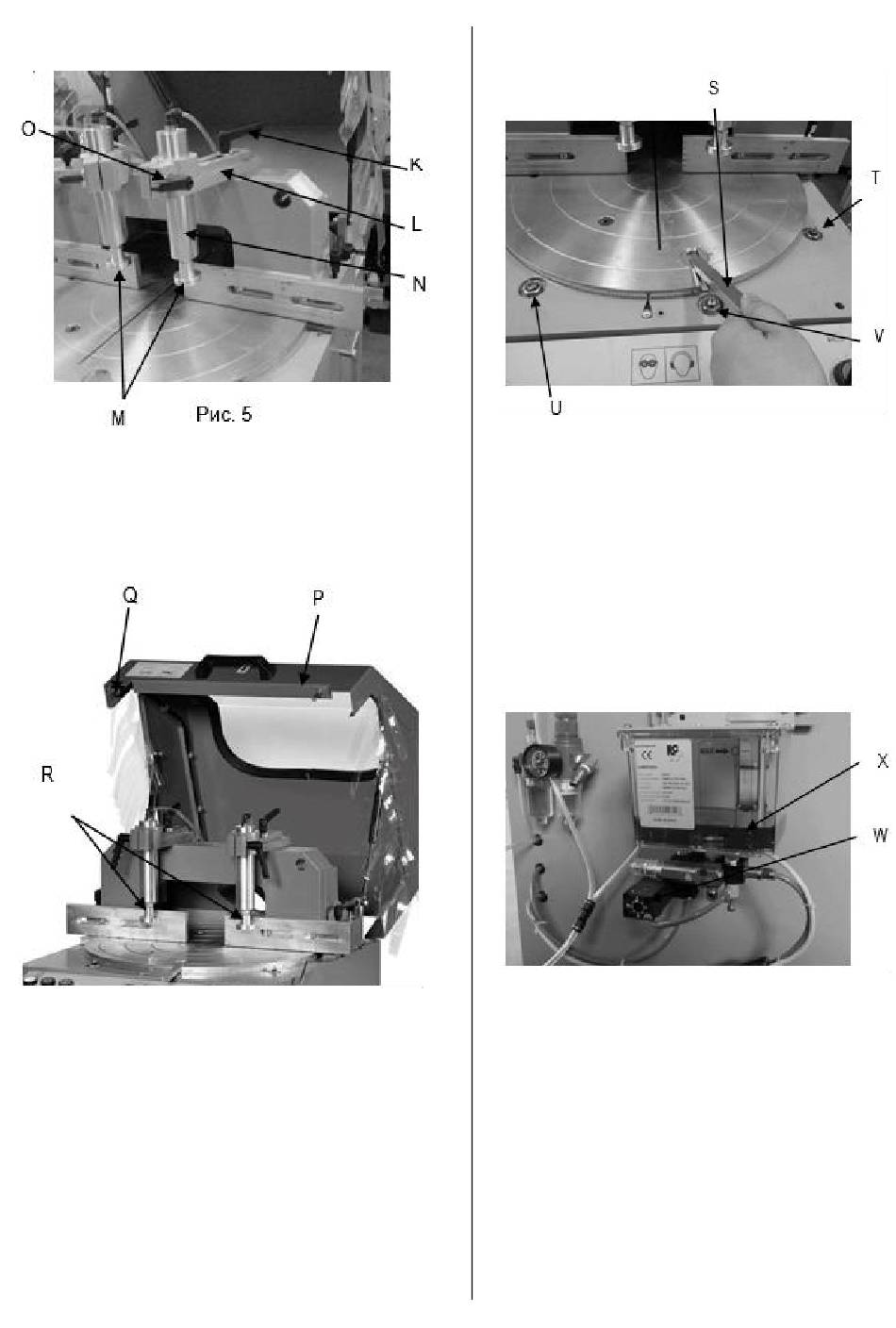

4. Затем снова зафиксируйте ручку O (Рис. 5).
Защита зоны резания
Пильный диск начинает резание, только если
кожух P (Рис. 6) и прижимы R (Рис.
6) закрыты. Если концевой микровыключатель
Q (Рис. 6) нажат (кожух открыт), пильный диск
не запустится.
Настройка угла реза
Из-за возможности выбора угла поворота,
станок может потерять высокоточное
выравнивание по фиксированным углам реза.
Поэтому сделайте следующее:
1. Потяните стержень выбора градусов S (Рис.
7) и поверните поворотный стол влево на 45
градусов, чтобы зафиксировать возле позиции
U (Рис. 7).
2. Потяните стержень выбора градусов S (Рис.
7) и поверните поворотный стол вправо на 45
градусов, чтобы зафиксировать возле позиции
T (Рис. 7).
Рис. 6
Для перпендикулярного реза под 90
3.
градусов, верните в положение V (Рис. 7).
Описание системы охлаждения
Станок оснащен системой охлаждения,
которая представляет собой блок
распыления тумана W (Рис. 8). Блок
начинает работу автоматически при
запуске пильного диска путем
одновременного нажатия на кнопки запуска
D и J (Рис. 4). Масло находится в баке X
(Рис. 8). Регулярно проверяйте (каждые 24
часа), что масло находится на нужном
уровне. (Используйте только масло).
Защита доступа к пильному диску
Чтобы получить доступ к пильному диску,
сделайте следующее:
Убедитесь, что главный
1.
выключатель C (Рис. 4) выключен.
Снимите винт Y (Рис. 9), который
2.
фиксирует дверцу Z (Рис. 9), закрывающий
доступ к пильному диску.
28
Рис. 7
Рис. 8
