Технические характеристики
Зона обработки:
при 90º....Ø110 мм, □100х160 мм, □60х200 мм
при -45º..........Ø100 мм, □100 мм, □60х140 мм
при +45º.........Ø100 мм, □100 мм, □60х140 мм
при +60º.........Ø100 мм, □100 мм, □60х160 мм
Частота вращения 400 В..............2800 об/мин
Размер диска....................................400х30 мм
Диапазон поворота....................................± 45°
Диаметр патрубка отвода стружки.......Ø98 мм
Смазка диска.....................................капельная
Мощность двигателя...............1,5 кВт/S1 100%
Высота от основания до стола..............950 мм
Размеры основания........................565х565 мм
Габаритные размеры............640х785х1250 мм
Масса.........................................................120 кг
Комплект поставки
Содержимое картонной коробки
Дисковый отрезной станок (A)
1.
Инструкция по эксплуатации, Каталог
2.
запчастей (не показаны)

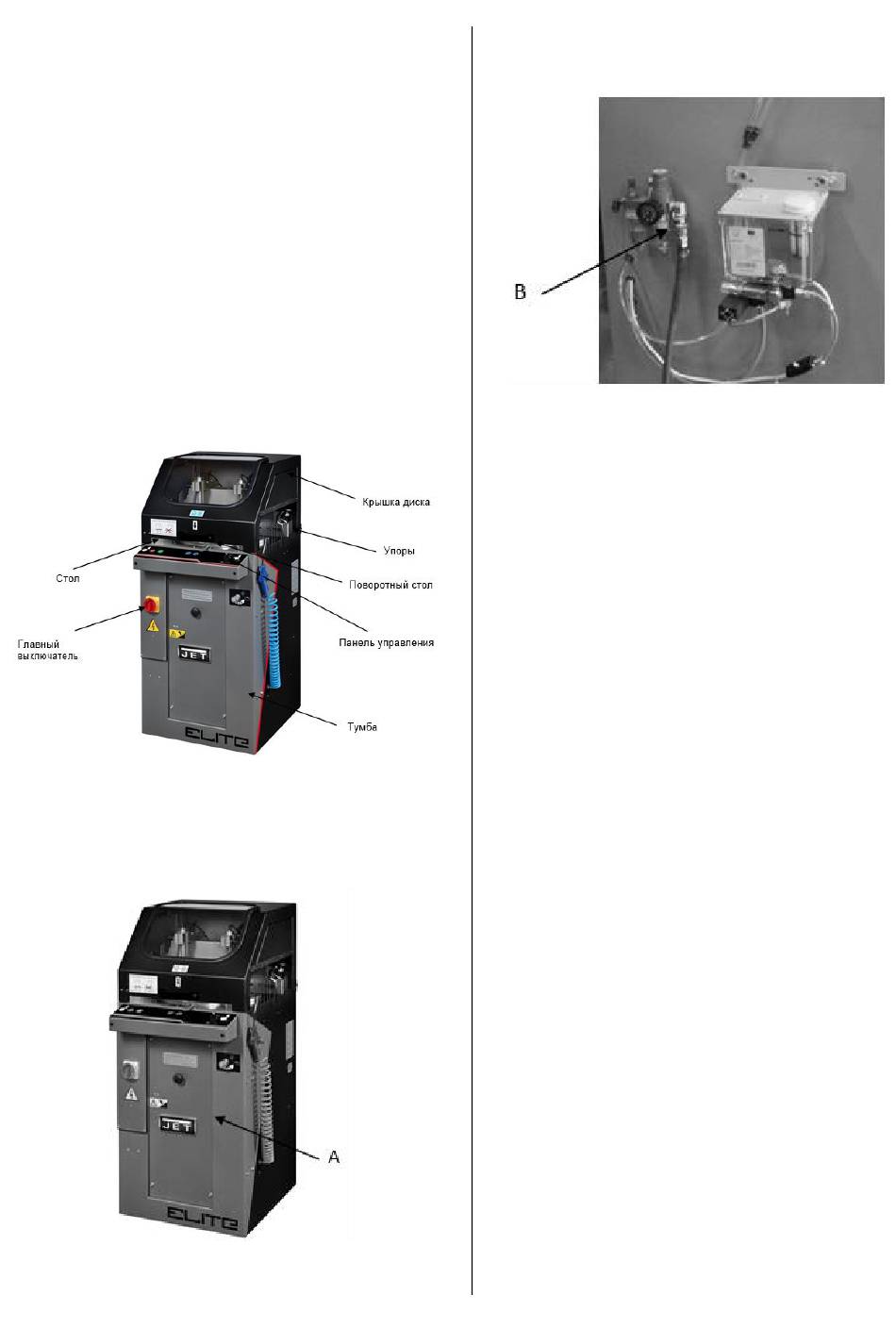

Рис. 1
Рис. 2
Сборка
Подсоедините подачу сжатого воздуха к
патрубку B (Рис. 3).
Общая информация
Храните инструкцию по эксплуатации
рядом со станком и поддерживайте ее в
хорошем состоянии
Введение
При написании данной инструкции мы
рассмотрели все операции, касающиеся
нормальной эксплуатации и регулярного
технического обслуживания станка.
Поэтому для исправной и оптимальной
работы станка необходимо строго
следовать описанным здесь инструкциям. К
эксплуатации станка допускается только
уполномоченный и квалифицированный
персонал.
Внимание: не рекомендуется проводить
каких- либо ремонтных работ или
вмешиваться в работу станка без
необходимости. Все операции, требующие
разборки частей станка должны
осуществляться специализированным
техническим персоналом.
Информация при обращении к
поставщику
При письменном или устном обращении к
поставщику или компании касательно
станка необходимо предоставить
следующую информацию:
Модель станка Серийный номер
Напряжение и частота сети, для которой
предназначен станок
Название компании поставщика, у которого
был приобретен станок
Описание обнаруженного дефекта, если
таковой имеется
Описание типа выполняемой операции
Ежедневная продолжительность работы
26
Рис. 3
