Montage
Schutzvorrichtungen montieren
Ziehen Sie vor allen Arbeiten am Elektrowerk-
zeug den Netzstecker aus der Steckdose.
Hinweis: Nach Bruch der Schleifscheibe während
des Betriebes oder bei Beschädigung der Aufnahme-
vorrichtungen an der Schutzhaube/am Elektrowerk-
zeug, muss das Elektrowerkzeug umgehend an den
Kundendienst geschickt werden.
Schutzhaube zum Schleifen
Setzen Sie die Schutzhaube 7 auf den Spindelhals.
Passen Sie die Position der Schutzhaube 7 den Erfor-
dernissen des Arbeitsganges an. Arretieren Sie die
Schutzhaube 7 durch Festziehen der Feststell-
schraube 6 mit dem Innensechskantschlüssel 3.
Stellen Sie die Schutzhaube 7 so ein, dass
ein Funkenflug in Richtung des Bedieners
verhindert wird.
Hinweis: Die Codiernocken an der Schutzhaube 7
stellen sicher, dass nur eine zum Elektrowerkzeug
passende Schutzhaube montiert werden kann.
Schutzhaube zum Trennen
Verwenden Sie beim Trennen mit gebunde-
nen Schleifmitteln immer die Schutzhaube
zum Trennen 13.
Sorgen Sie beim Trennen in Stein für eine
ausreichende Staubabsaugung.
Die Schutzhaube zum Trennen 13 wird wie die
Schutzhaube zum Schleifen 7 montiert.
Absaughaube zum Trennen mit Führungs-
schlitten
Die Absaughaube zum Trennen mit Führungsschlitten
20 wird wie die Schutzhaube zum Schleifen 7 mon-
tiert.
Zusatzgriff
Verwenden Sie Ihr Elektrowerkzeug nur mit
dem Zusatzgriff 4.
Schrauben Sie den Zusatzgriff 4 abhängig von der
Arbeitsweise rechts oder links am Getriebekopf ein.
Handschutz
Montieren Sie für Arbeiten mit dem Gummi-
schleifteller 16 oder mit der Topfbürste/
Scheibenbürste/Fächerschleifscheibe
immer den Handschutz 15.
Befestigen Sie den Handschutz 15 mit dem Zusatz-
griff 4.
10 | Deutsch
Schleifwerkzeuge montieren
Ziehen Sie vor allen Arbeiten am Elektrowerk-
zeug den Netzstecker aus der Steckdose.
Schleif- und Trennscheiben werden beim
Arbeiten sehr heiß, fassen Sie diese nicht an,
bevor sie abgekühlt sind.
Reinigen Sie die Schleifspindel 5 und alle zu montie-
renden Teile.
Drücken Sie zum Festspannen und Lösen der Schleif-
werkzeuge die Spindel-Arretiertaste 1, um die Schleif-
spindel festzustellen.
Betätigen Sie die Spindel-Arretiertaste nur
bei stillstehender Schleifspindel. Das Elektro-
werkzeug kann sonst beschädigt werden.
Schleif-/Trennscheibe
Beachten Sie die Abmessungen der Schleifwerk-
zeuge. Der Lochdurchmesser muss zum Aufnahme-
flansch passen. Verwenden Sie keine Adapter oder
Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trenn-
scheiben darauf, dass der Drehrichtungspfeil auf der
Diamant-Trennscheibe und die Drehrichtung des
Elektrowerkzeuges (siehe Drehrichtungspfeil auf dem
Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite
ersichtlich.
Zum Befestigen der Schleif-/Trennscheibe schrauben
Sie die Spannmutter 10 auf und spannen diese mit
dem
Zweilochschlüssel,
„Schnellspannmutter".
Überprüfen Sie nach der Montage des
Schleifwerkzeuges vor dem Einschalten, ob
das Schleifwerkzeug korrekt montiert ist
und sich frei drehen kann. Stellen Sie sicher,
dass das Schleifwerkzeug nicht an der
Schutzhaube oder anderen Teilen streift.

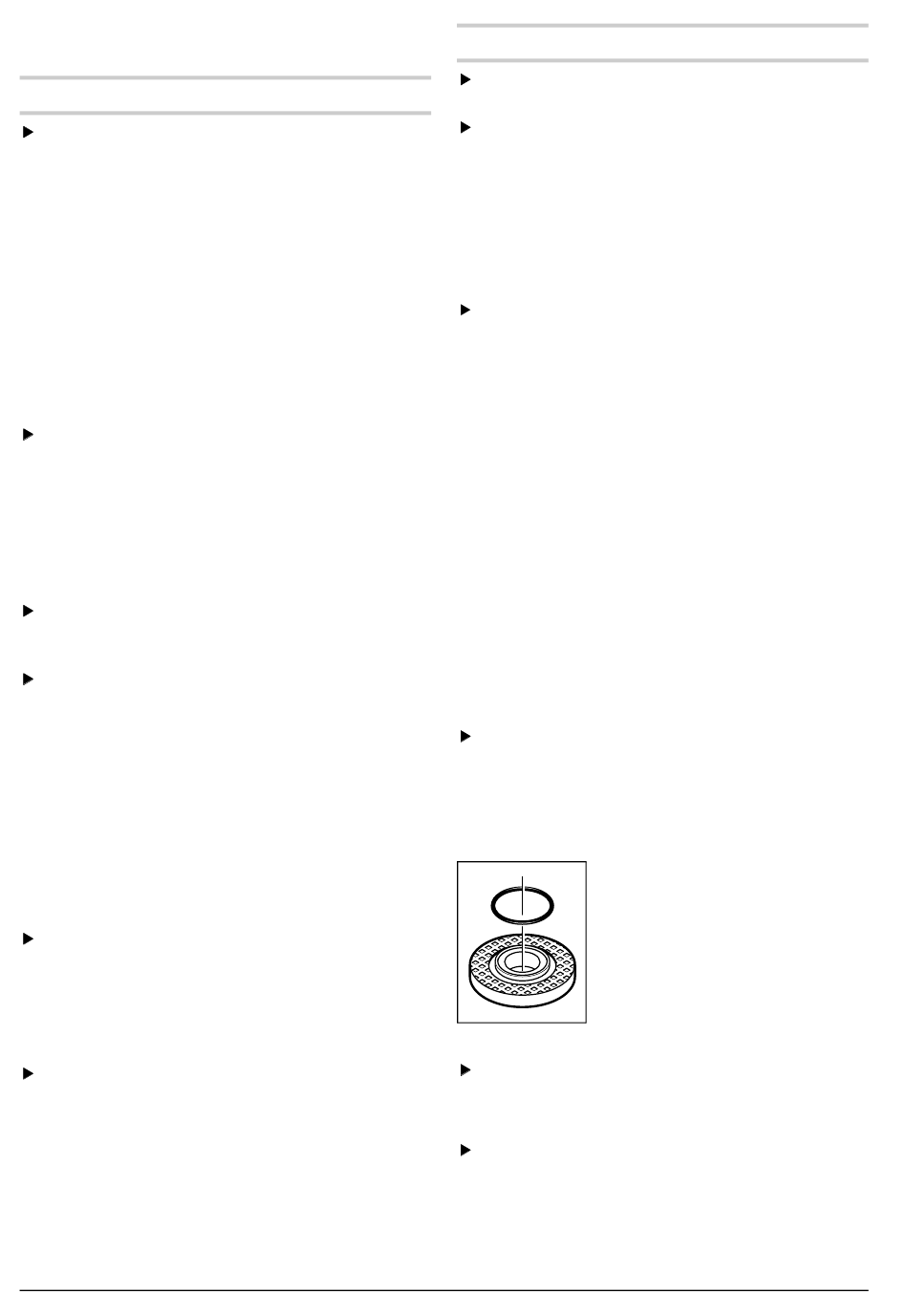

Im Aufnahmeflansch 8 ist um den
Zentrierbund ein Kunststoffteil (O-
Ring) eingesetzt. Fehlt der O-
Ring oder ist er beschädigt,
muss er unbedingt ersetzt werden
(Sachnummer
bevor der Aufnahmeflansch 8 mon-
tiert wird.
Fächerschleifscheibe
Montieren Sie für Arbeiten mit der Fächer-
schleifscheibe immer den Handschutz 15.
Gummi-Schleifteller
Montieren Sie für Arbeiten mit dem Gummi-
schleifteller 16 immer den Handschutz 15.
Die Reihenfolge der Montage ist auf der Grafikseite
ersichtlich.
Schrauben Sie die Rundmutter 18 auf und spannen
Sie diese mit dem Zweilochschlüssel.
siehe
Abschnitt
1 600 210 039),
1 619 P09 173 • 15.9.10
