10. UNUTARNJE VOĐENJE KABELA
Uklonite vijak gornjeg oka amortizera i komprimirajte suspenziju. Cijev sjedala omotajte zaštitnim
„
materijalom kako biste spriječili udaranje linka po sjedišnoj cijevi.
10.1

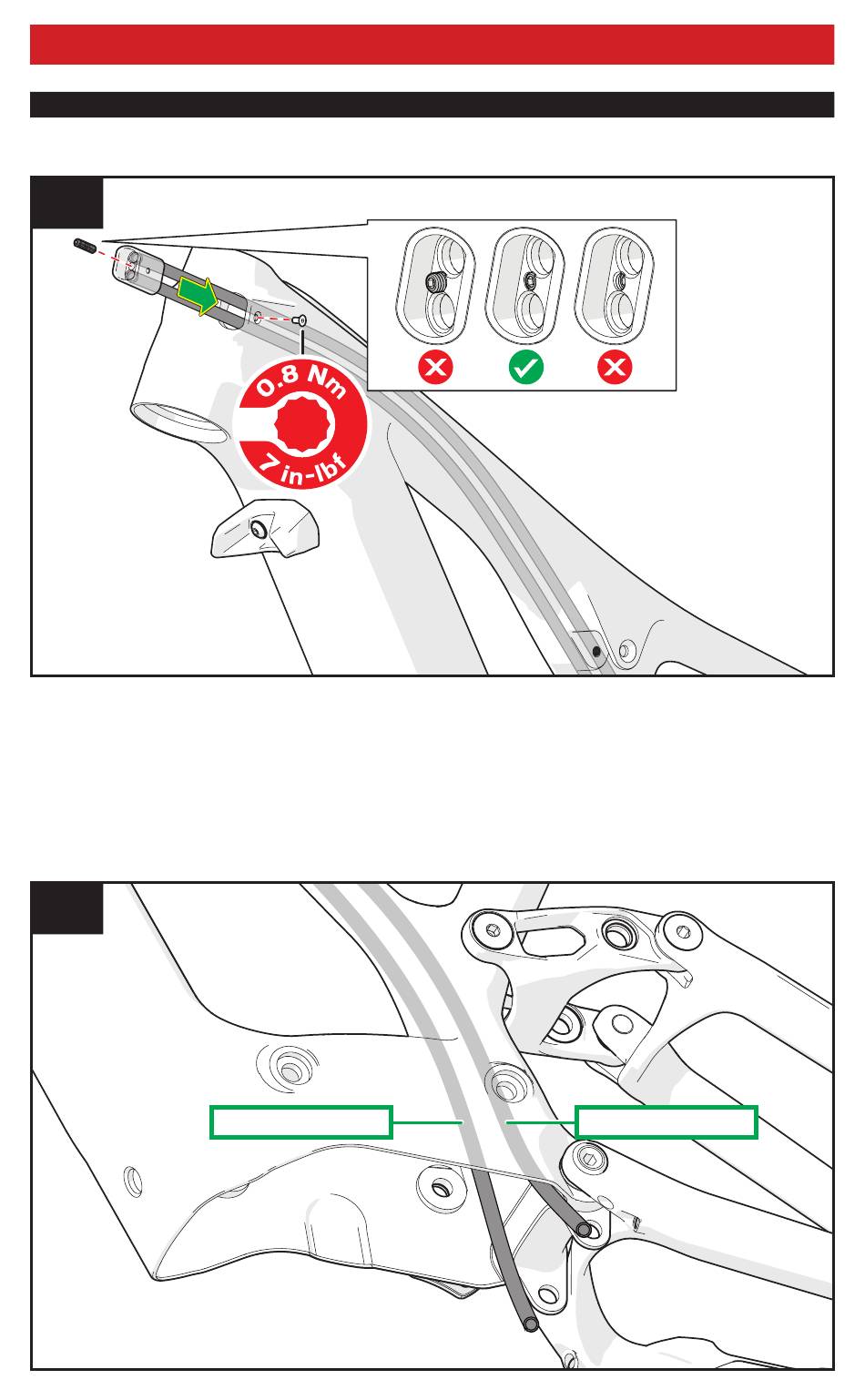

Slika 10.1: Cijevi montirajte u izlazni priključak cijevi glave. Mekša najlonska cijev ide u gornju rupu kao
„
kućište kabela kočnice, a tvrđa najlonska cijev ide u donju rupu kao kućište kabela mjenjača.
Slika 10.1: Montirajte vijak za fiksiranje.
„
Slika 10.1: Najlonske cijevi umetnite u ulazni priključak ICR-a cijevi glave, kroz gornju cijev, niz bočni nosač i
„
iz pretinca motora (Slika 10.2).
Slika 10.1: Postavite izlazni priključak u otvor cijevi glave, a zatim montirajte vijak izlaznog priključka i
„
pritegnite ga na 7 in-lbf / 0.8 Nm.
10.2
23

10.1. KARBONSKI OKVIR

CIJEV MJENJAČA CIJEV KOČNICE
