PRODUKTÜBERSICHT
300/400A-Schweißmaschine zum MIG/MAG-
Schweißen
2
FOCUS MIG 300 ist luftgekühlt und wird mit
eingebautem Drahtvorschub mit 4-Rollen-
Antrieb geliefert.
2
FOCUS MIG 400 ist wassergekühlt und wird
mit integrierter Wasserkühleinheit und
separater Drahtvorschubeinheit mit 4-Rollen-
Antrieb geliefert.
Brenner und Zubehör
Aus dem MIGATRONIC-Schweißbrenner- und
Zubehörprogramm steht Ihnen für die
unterschiedlichsten Anwendungsfälle das
passende Equipment zur Verfügung:
Massekabel, MIG/MAG-Brenner, Zwischen-
schlauchpakete, Verschleißteile u.a.m.
Zubehörsprogramm
Für weiteren informationen über das
Zubehörsprogramm verweisen wir auf unseren
Verhändler.
Entsorgen Sie das Produkt gemäß
den örtlichen Standards.
www.migatronic.com/goto/weee
ANSCHLUß UND INBETRIEBNAHME
Zulässige Installation
Im folgenden Text wird beschrieben, wie die einzelnen
Maschinenkomponenten miteinander verbunden und an das
Versorgungsnetz, die Gasversorgung usw. angeschlossen
werden müssen. (Die Ziffern in Klammern weisen auf die
markierten Positionen in den Abbildungen hin).
Auspacken der FOCUS MIG
Nach Auspacken und vor Gebrauch der FOCUS MIG

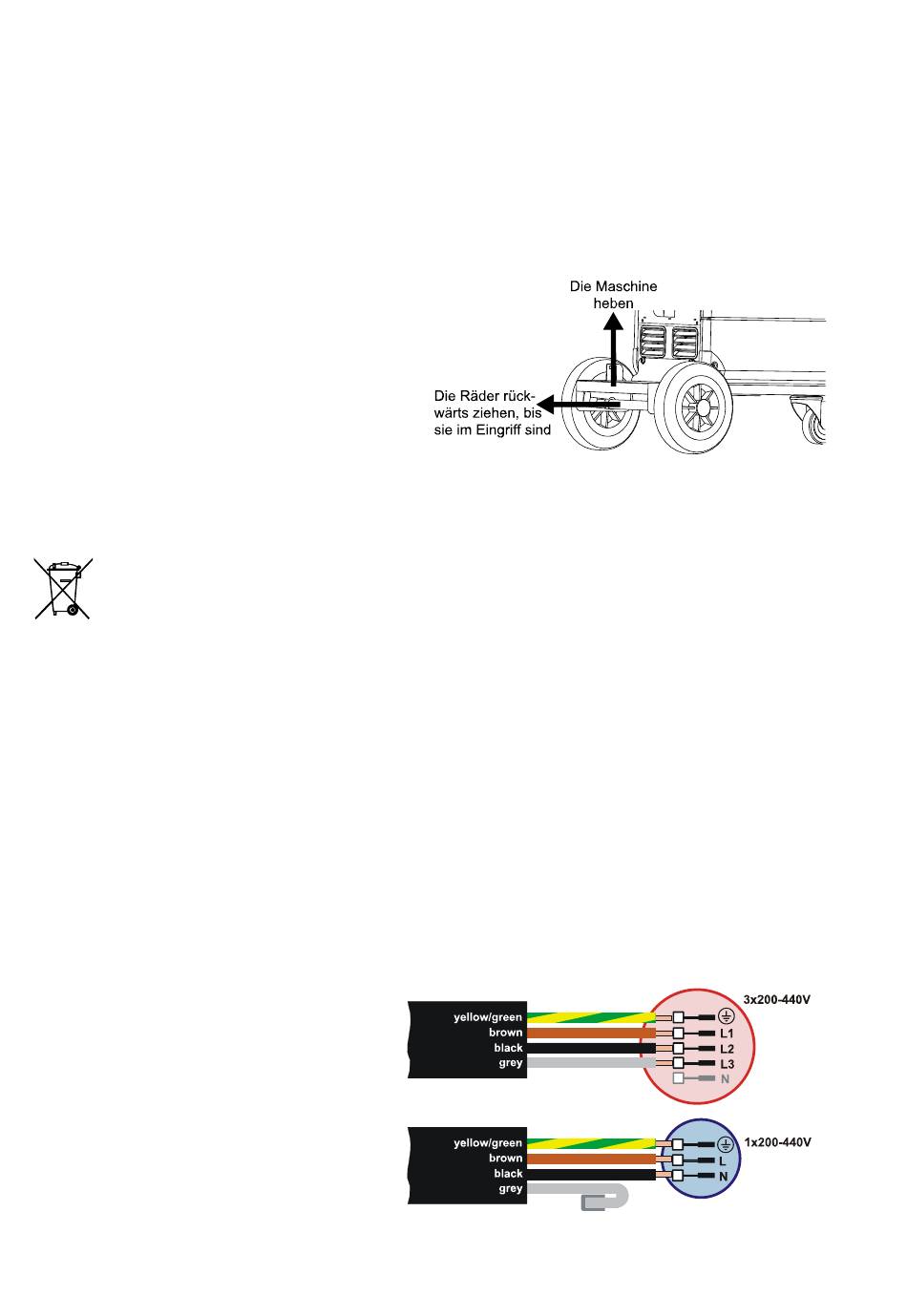

wie folgt vorgehen (siehe Zeichnung):
Netzanschluss
Vor der Inbetriebnahme des Schweißgerätes muss folgendes
überprüft werden:
- Stimmt die Netzspannung mit den Angaben auf dem
Typenschild überein?
- Ist die betriebliche Netzinstallation entsprechend den
Angaben auf dem Typenschild ausgelegt und abgesichert?
- Ist der entsprechende Netzstecker an dem bereits
montierten Netzkabel angebracht?
Hinweis: Der Anschluss muss durch Elektrofach-personal und
nach den geltenden VDE-Vorschriften erfolgen.
Das Netzkabel (Pos. 1) ist 4-adrig (3 Phasen und Schutzleiter,
gelb-grüne Ader). Die Phasenlage ist beliebig und hat keinen
Einfluss auf die Funktion der Maschine. Die Stromquelle wird
über den Haupt-schalter (2) eingeschaltet.
Netzanschluss FOCUS MIG
2
FOCUS MIG 300 Boost kann für einphasige und dreiphasige
Netzspannung von 200V-440V angeschlossen werden. Die
Maschine justiert sich automatisch zur aktuellen
Netzspannung ohne, daß Umstellung der Maschine
vorgenommen werden soll.
Der Netzstecker muss von einem Elektriker montiert werden.
Die Maschine ist mit 4-teiligem Netzkabel ausgestattet und
muss wie gezeigt montiert werden:
26
2
300
2
Boost
2
300,
