VERWENDUNG DES DISPLAYS

Das Display auf der Vorderseite des Ultimaker 2 zeigt Ihnen alle notwendigen Informationen zur Einrichtung und zur
Verwendung des Ultimaker 2. Durch Drehen oder Drücken des Drehknopfs auf der rechten Seite des Displays können
Sie durch das Menü navigieren. Durch Drehen können Sie eine Aktion auswählen oder steuern. Durch Drücken
bestätigen Sie eine Aktion. Nach dem Drücken des Drehschalters erklingt ein Signalton, durch den die gewählte Aktion
bestätigt wird. Wenn der Drehschalter blinkt, wartet der Ultimaker 2 auf eine Benutzereingabe.
NIVELLIERUNG DER UNTERLAGE
Nach dem Startbildschirm führt Sie der Ultimaker 2 durch einige Schritte, um die Konstruktionsplatte zu kalibrieren. Für
den Druck ist es sehr wichtig, dass die erste Schicht gut auf der Glasplatte aufgetragen wird und gut auf ihr haftet. Falls
der Abstand zwischen der Düse und der Konstruktionsplatte zu groß ist, haftet der Druck nicht richtig auf der Glasplatte.
Falls sich andererseits die Düse zu nahe an der Konstruktionsplatte befindet, kann sie das Extrudieren aus der Düse
blockieren.
HINWEIS: Wenn der Assistent für die erste Inbetriebnahme nicht angezeigt wird, gehen Sie zu MAINTENANCE
(Wartung) > ADVANCED (Erweitert) und wählen Sie „Factory reset (Rückstellung auf Werkseinstellungen)". Sie können
diese Funktion jederzeit verwenden.
Bevor die Nivellierung der Unterlage ausgeführt werden kann, muss der Ultimaker 2 zuerst die Anfangsposition
einrichten. Dies bedeutet, dass der Druckkopf in die linke hintere Ecke und die Konstruktionsplatte nach unten
bewegt werden, um den Ausgangspunkt festzulegen. Danach führen Sie die folgenden Schritte zur Nivellierung der
Konstruktionsplatte aus.
1.
Der erste Schritt besteht darin, die Konstruktionsplatte grob zu positionieren, indem Sie den Drehknopf an der
Vorderseite des Ultimaker 2 so lange drehen, bis Sie einen Abstand von ca. 1 mm zwischen der Düse und der
Konstruktionsplatte eingestellt haben. Der Messwert ist hier nicht das Entscheidende, stellen Sie nur sicher, dass
sich die Düse in der Nähe der Konstruktionsplatte befindet, ohne sie zu berühren.

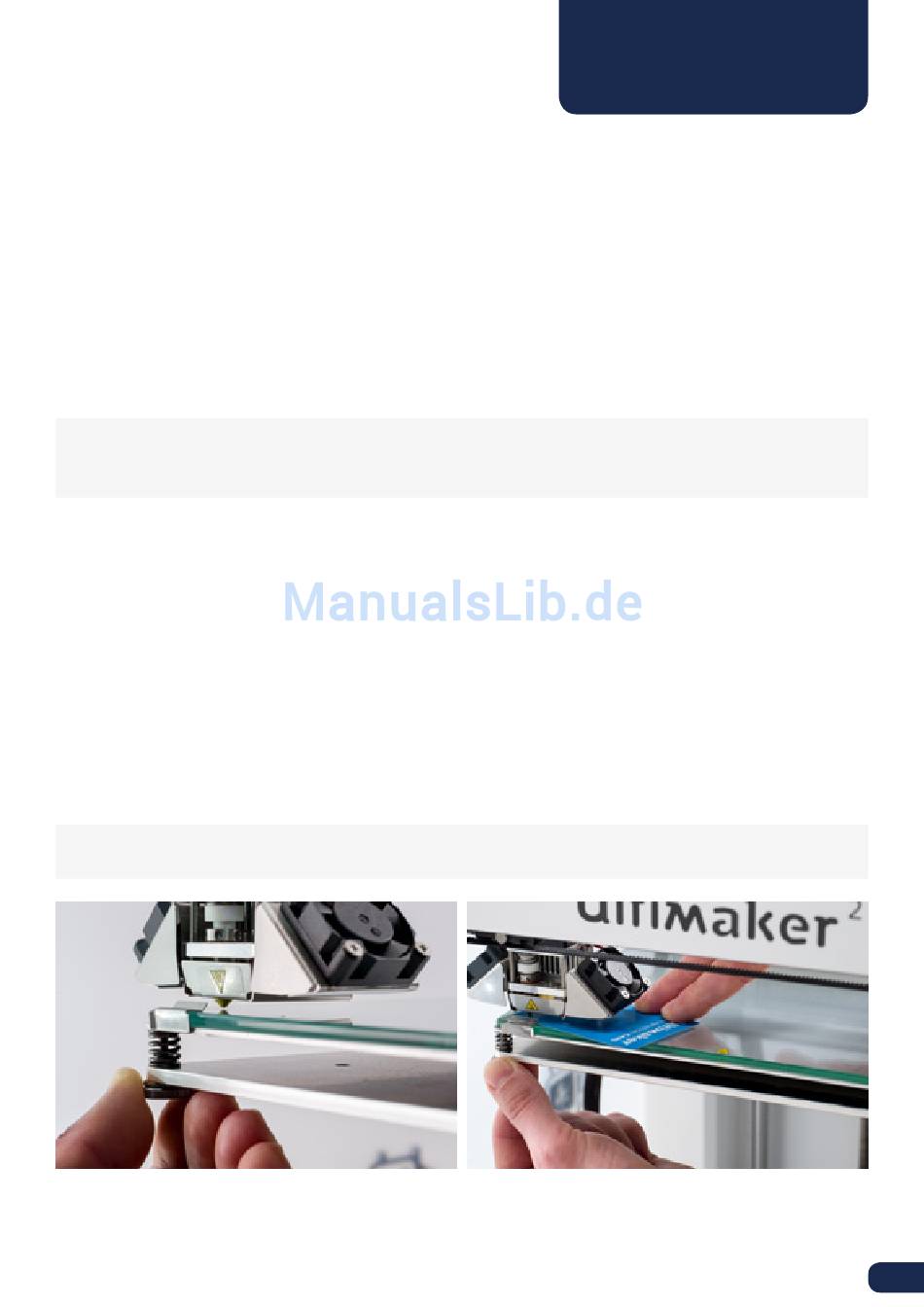

2. Als nächstes nehmen Sie durch Drehen der Schrauben an der Konstruktionsplatte links und rechts vorne eine
Grobeinstellung vor. Wenn Sie die Schrauben nach links drehen, wird die Konstruktionsplatte näher an die Düse
herangeführt. Wiederum sollte der Abstand zwischen Düse und Konstruktionsplatte ca. 1 mm betragen.
3. Der letzte Schritt ist die Feinabstimmung der Position der Konstruktionsplatte mit der Kalibrierungskarte. Legen Sie
die Kalibrierungskarte an allen 3 Punkten zwischen Düse und Konstruktionsplatte und passen Sie die Schrauben
der Aufbauplatte an, bis Sie eine leichte Reibung spüren, wenn Sie die Kalibrierungskarte bewegen.
HINWEIS: Schieben Sie die Konstruktionsplatte während der Feinabstimmung mit der Kalibrierungskarte nicht an;
dies führt zu Ungenauigkeiten.

ERSTE VERWENDUNG

13
