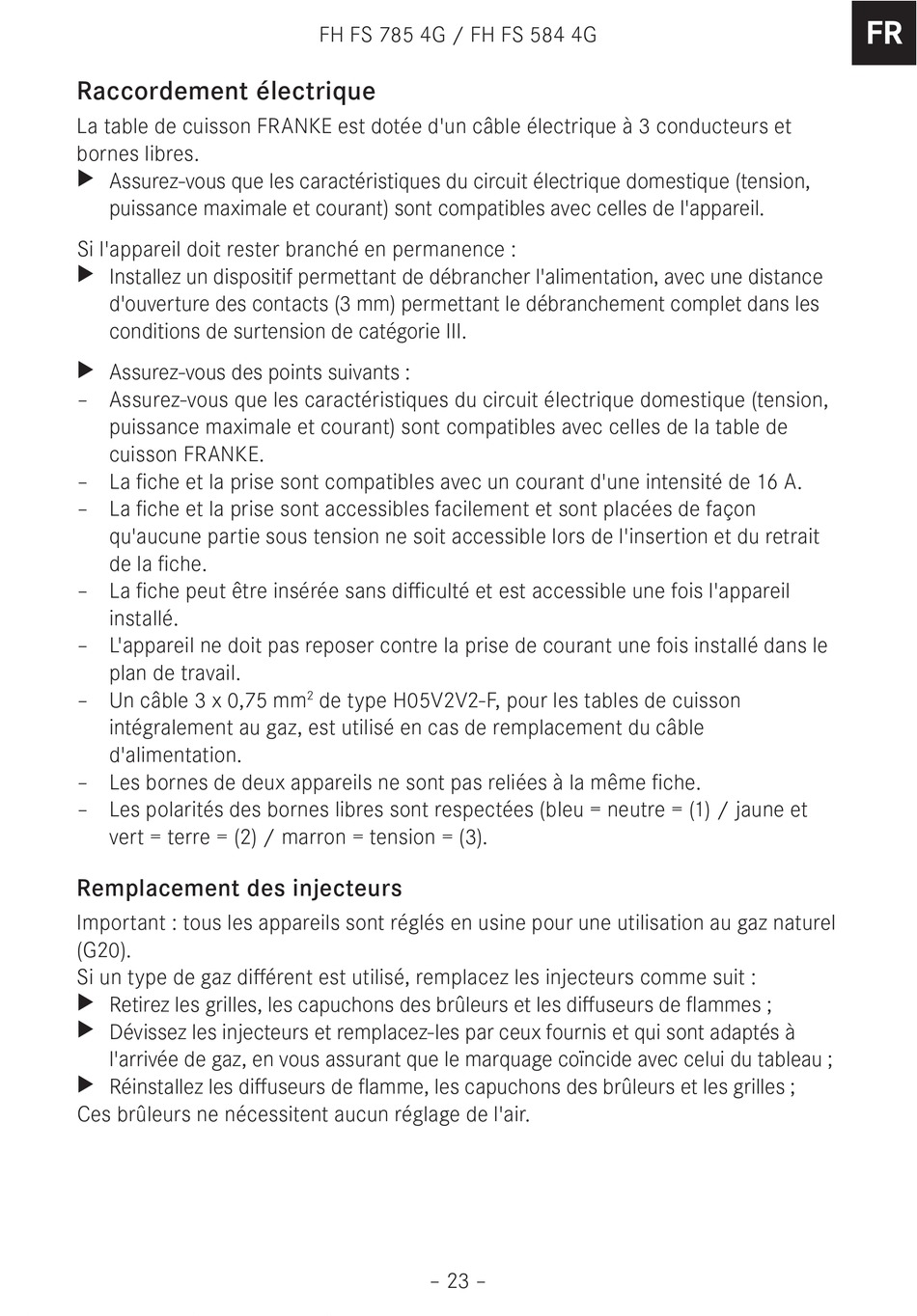

Raccordement électrique
La table de cuisson FRANKE est dotée d'un câble électrique à 3 conducteurs et
bornes libres.
Assurez-vous que les caractéristiques du circuit électrique domestique (tension,
X X
puissance maximale et courant) sont compatibles avec celles de l'appareil.
Si l'appareil doit rester branché en permanence :
Installez un dispositif permettant de débrancher l'alimentation, avec une distance
X X
d'ouverture des contacts (3 mm) permettant le débranchement complet dans les
conditions de surtension de catégorie III.
Assurez-vous des points suivants :
X X
– Assurez-vous que les caractéristiques du circuit électrique domestique (tension,
puissance maximale et courant) sont compatibles avec celles de la table de
cuisson FRANKE.
– La fiche et la prise sont compatibles avec un courant d'une intensité de 16 A.
– La fiche et la prise sont accessibles facilement et sont placées de façon
qu'aucune partie sous tension ne soit accessible lors de l'insertion et du retrait
de la fiche.
– La fiche peut être insérée sans difficulté et est accessible une fois l'appareil
installé.
– L'appareil ne doit pas reposer contre la prise de courant une fois installé dans le
plan de travail.
– Un câble 3 x 0,75 mm
intégralement au gaz, est utilisé en cas de remplacement du câble
d'alimentation.
– Les bornes de deux appareils ne sont pas reliées à la même fiche.
– Les polarités des bornes libres sont respectées (bleu = neutre = (1) / jaune et
vert = terre = (2) / marron = tension = (3).
Remplacement des injecteurs
Important : tous les appareils sont réglés en usine pour une utilisation au gaz naturel
(G20).
Si un type de gaz différent est utilisé, remplacez les injecteurs comme suit :
Retirez les grilles, les capuchons des brûleurs et les diffuseurs de flammes ;
X X
Dévissez les injecteurs et remplacez-les par ceux fournis et qui sont adaptés à
X X
l'arrivée de gaz, en vous assurant que le marquage coïncide avec celui du tableau ;
Réinstallez les diffuseurs de flamme, les capuchons des brûleurs et les grilles ;
X X
Ces brûleurs ne nécessitent aucun réglage de l'air.
FH FS 785 4G / FH FS 584 4G
de type H05V2V2-F, pour les tables de cuisson
