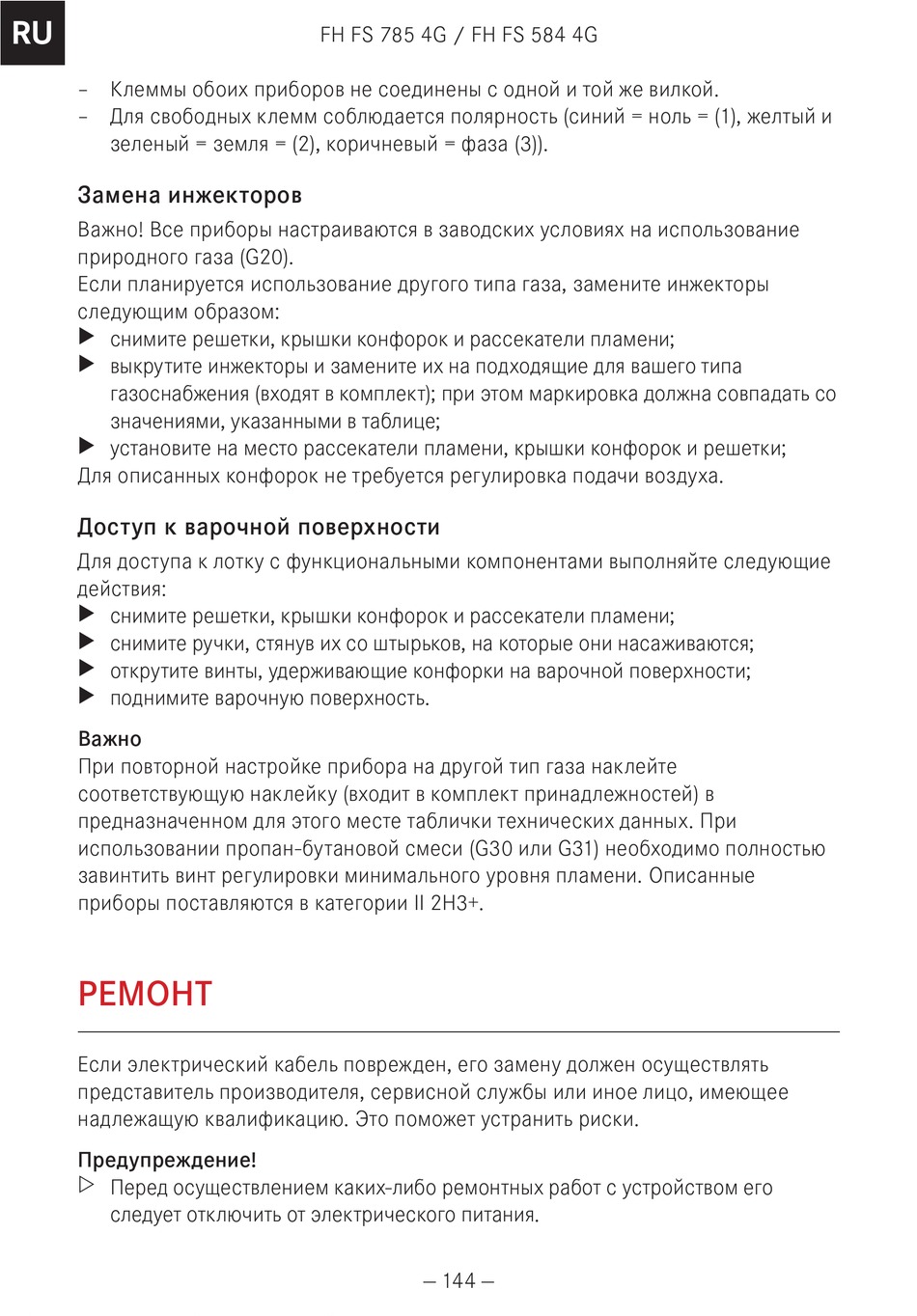

Franke Frames FH FS 785 4G Installationsanleitung Seite 144

RU
– Клеммы обоих приборов не соединены с одной и той же вилкой.
– Для свободных клемм соблюдается полярность (синий = ноль = (1), желтый и
зеленый = земля = (2), коричневый = фаза (3)).
Замена инжекторов
Важно! Все приборы настраиваются в заводских условиях на использование
природного газа (G20).
Если планируется использование другого типа газа, замените инжекторы
следующим образом:
снимите решетки, крышки конфорок и рассекатели пламени;
X X
выкрутите инжекторы и замените их на подходящие для вашего типа
X X
газоснабжения (входят в комплект); при этом маркировка должна совпадать со
значениями, указанными в таблице;
установите на место рассекатели пламени, крышки конфорок и решетки;
X X
Для описанных конфорок не требуется регулировка подачи воздуха.
Доступ к варочной поверхности
Для доступа к лотку с функциональными компонентами выполняйте следующие
действия:
снимите решетки, крышки конфорок и рассекатели пламени;
X X
снимите ручки, стянув их со штырьков, на которые они насаживаются;
X X
открутите винты, удерживающие конфорки на варочной поверхности;
X X
поднимите варочную поверхность.
X X
Важно
При повторной настройке прибора на другой тип газа наклейте
соответствующую наклейку (входит в комплект принадлежностей) в
предназначенном для этого месте таблички технических данных. При
использовании пропан-бутановой смеси (G30 или G31) необходимо полностью
завинтить винт регулировки минимального уровня пламени. Описанные
приборы поставляются в категории II 2H3+.
РЕМонт
Если электрический кабель поврежден, его замену должен осуществлять
представитель производителя, сервисной службы или иное лицо, имеющее
надлежащую квалификацию. Это поможет устранить риски.
Предупреждение!
Перед осуществлением каких-либо ремонтных работ с устройством его
Z X
следует отключить от электрического питания.
FH FS 785 4G / FH FS 584 4G
— 144 —
