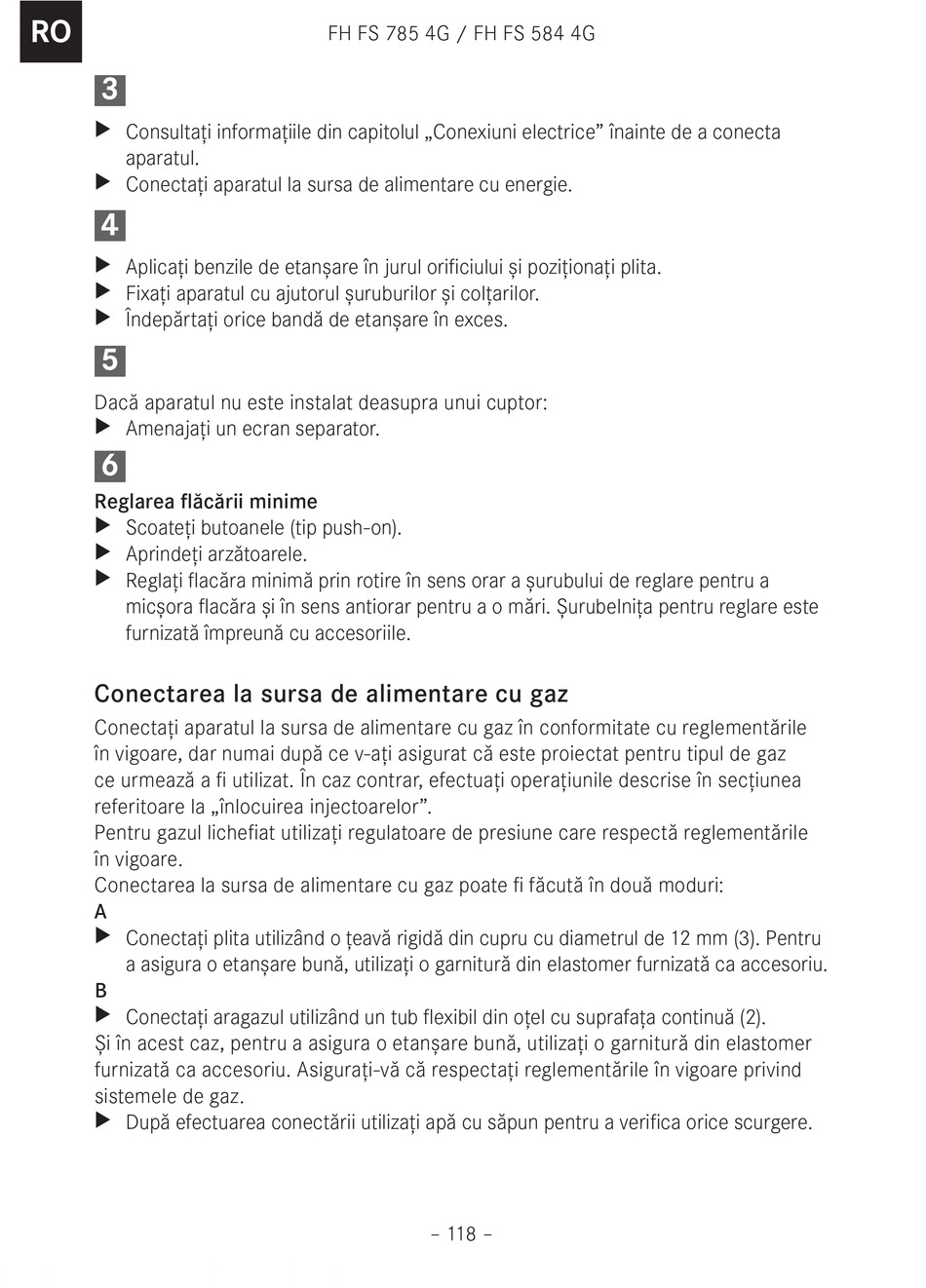

Franke Frames FH FS 785 4G Installationsanleitung Seite 118

RO
3
Consultaţi informaţiile din capitolul „Conexiuni electrice" înainte de a conecta
X X
aparatul.
Conectaţi aparatul la sursa de alimentare cu energie.
X X
4
Aplicaţi benzile de etanșare în jurul orificiului și poziţionaţi plita.
X X
Fixaţi aparatul cu ajutorul șuruburilor și colţarilor.
X X
Îndepărtaţi orice bandă de etanșare în exces.
X X
5
Dacă aparatul nu este instalat deasupra unui cuptor:
Amenajaţi un ecran separator.
X X
6
Reglarea flăcării minime
Scoateţi butoanele (tip push-on).
X X
Aprindeţi arzătoarele.
X X
Reglaţi flacăra minimă prin rotire în sens orar a șurubului de reglare pentru a
X X
micșora flacăra și în sens antiorar pentru a o mări. Șurubelniţa pentru reglare este
furnizată împreună cu accesoriile.
Conectarea la sursa de alimentare cu gaz
Conectaţi aparatul la sursa de alimentare cu gaz în conformitate cu reglementările
în vigoare, dar numai după ce v-aţi asigurat că este proiectat pentru tipul de gaz
ce urmează a fi utilizat. În caz contrar, efectuaţi operaţiunile descrise în secţiunea
referitoare la „înlocuirea injectoarelor".
Pentru gazul lichefiat utilizaţi regulatoare de presiune care respectă reglementările
în vigoare.
Conectarea la sursa de alimentare cu gaz poate fi făcută în două moduri:
A
Conectaţi plita utilizând o ţeavă rigidă din cupru cu diametrul de 12 mm (3). Pentru
X X
a asigura o etanșare bună, utilizaţi o garnitură din elastomer furnizată ca accesoriu.
B
Conectaţi aragazul utilizând un tub flexibil din oţel cu suprafaţa continuă (2).
X X
Și în acest caz, pentru a asigura o etanșare bună, utilizaţi o garnitură din elastomer
furnizată ca accesoriu. Asiguraţi-vă că respectaţi reglementările în vigoare privind
sistemele de gaz.
După efectuarea conectării utilizaţi apă cu săpun pentru a verifica orice scurgere.
X X
FH FS 785 4G / FH FS 584 4G
– 118 –
