Instructions de montage

Restes de gaz : défense de fumer, pas de flammes
nues !
Faire effectuer le montage uniquement par un
spécialiste !
Pour assurer le fonctionnement correct, le détendeur
doit être vissé solidement à une paroi / un plafond
robuste (avec 4 vis).
Impérativement lire et suivre les instructions de montage
avant le montage.
Selon sa version, le DuoControl CS doit être monté verticale-
ment contre une paroi robuste ou horizontalement au plafond
du caisson à bouteilles. L'élément de déclenchement (A)
doit toujours se trouver en position verticale.
26

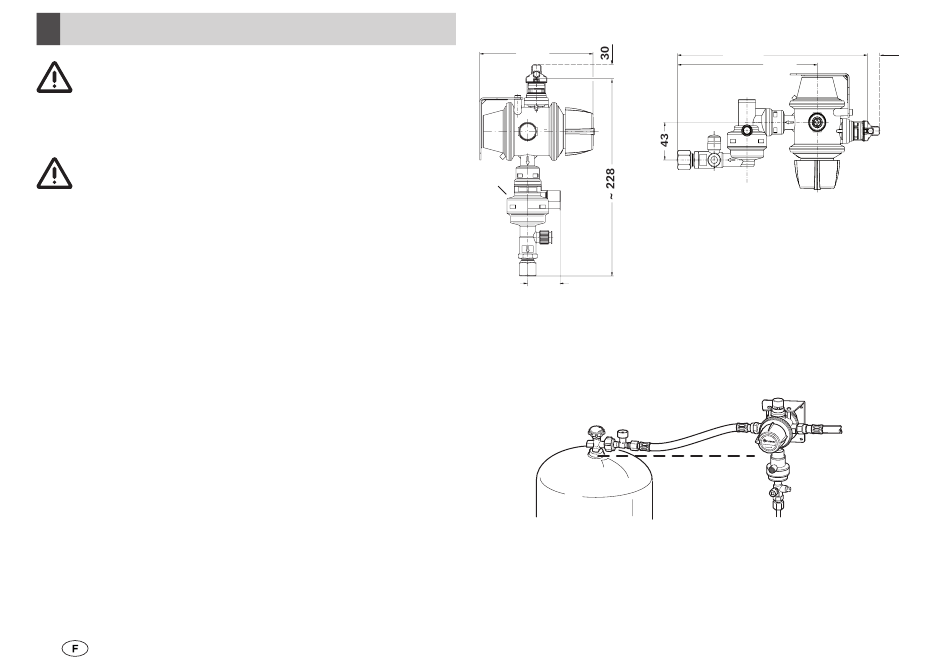

Dimensions de montage

~ 131
A
37,5
Montage et raccordement du
DuoControl CS
DuoControl CS doit être monté de telle sorte que les raccords
des lyres haute pression se trouvent sur la position la plus
haute possible, mais au moins au-dessus du niveau de la
vanne de bouteille (ligne discontinue).
30
~ 231
~ 170
A
