Olimpia splendid SeccoUltra Handbuch Für Installation, Gebrauch Und Wartung Seite 17

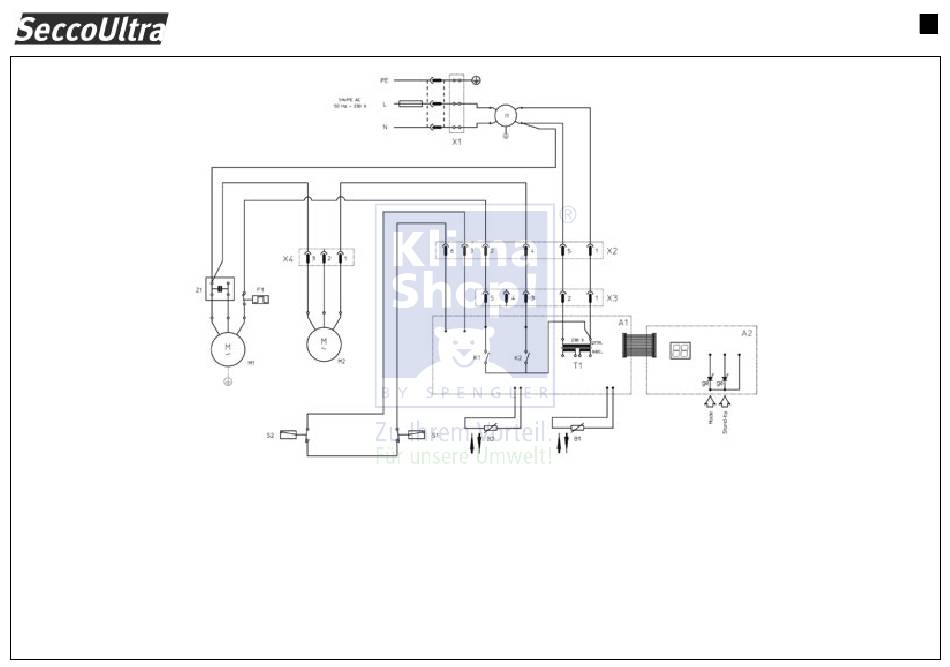

A1 = Scheda elettronica (potenza); A1 = Electronic card (power);
A2 = Scheda elettronica (comando); A2 = Electronic card (control);
B1 = Sonda di umidità; B1 = Humidity feeler;
B2 = Sonda evaporatore; B2 = Evaporator sensor;
F1 = Protettore termico compressore; F1 = Compressor thermal cutout;
I1 = Filtro antidisturbo; I1 = Interference suppressor;
K1 = Relais per compressore; K1 = Compressor relay;
K2 = Relais per ventilatore; K2 = Fan relay;
M1 = Motocompressore; M1 = Motor-driven compressor;
M2 = Ventilatore; M2 = Fan;
S1 = Microinterruttore presenza tanica; S1 = Tank present microswitch;
S2 = Microinterruttore tanica piena; S2 = Tank full microswitch;
T1 = Trasformatore; T1 = Transformer;
X1 = Morsettiera alimentazione; X1 = Power supply terminal board;
X2 = Connettore 6 poli; X2 = 6-pole connector;
X3 = Connettore 5 poli; X3 = 5-pole connector;
X4 = Connettore 3 poli; X4 = 3-pole connector;
Z1 = Condensatore compressore. Z1 = Compressor condenser.
A1 = Fiche électronique (puissance); A1 = Elektronikkarte (Leistung);
A2 = Fiche électronique (commande); A2 = Elektronikkarte (Steuerung);
B1 = Sonde d'humidité; B1 = Feuchtigkeitssonde;
B2 = Sonde évaporateur; B2 = Verdampfersonde;
F1 = Protecteur thermique compresseur; F1 = Thermoschutz Verdichter;
I1 = Filtre d'interférences; I1 = Störung Entstörer;
K1 = Relais pour compresseur; K1 = Verdichterrelais;
K2 = Relais pour ventilateur; K2 = Ventilatorrelais;
M1 = Motocompresseur; M1 = Motorverdichter;
M2 = Ventilateur; M2 = Ventilator;
S1 = Microinterrupteur présence réservoir; S1 = Mikroschalter Behälter vorhanden;
S2 = Micro-interrupteur bidon plein; S2 = Mikroschalter Kanister voll;
T1 = Transformateur; T1 = Transformator;
X1 = Bornier alimentation; X1 = Klemmbrett Stromversorgung;
X2 = Connecteur 6 pôles; X2 = 6-poliger Verbinder;
X3 = Connecteur 5 pôles; X3 = 5-poliger Verbinder;
X4 = Connecteur 3 pôles; X4 = 3-poliger Verbinder;
Z1 = Condensateur compresseur. Z1 = Kondensator Kompressor.
A1 = Tarjeta electronica (potencia); A1 = Cartão electrónico (potência);
A2 = Tarjeta electronica (mando); A2 = Cartão electrónico (comando);
B1 = Sonda de humedad; B1 = Sonda de humidade;
B2 = Sonda evaporador; B2 = Sonda evaporador;
F1 = Protector termico compresor; F1 = Protector térmico do compressor;
I1 = Supresor de interferencia; I1 = Supressor da interferência;
K1 = Rele compresor; K1 = Relé para compressor;
K2 = Rele para ventilador; K2 = Relé para ventilador;
M1 = Motocompresor; M1 = Motocompressor;
M2 = Ventilador; M2 = Ventilador;
S1 = Microinterruptor presencia bidón; S1 = Microinterruptor de presença do
S2 = Microinterruptor deposito lleno;
T1 = Transformador; S2 = Microinterruptor de depósito cheio;
X1 = Regleta alimentación; T1 = Transformador;
X2 = Regleta 6 polos; X1 = Régua de bornes alimentação;
X3 = Regleta 5 polos; X2 = Connector 6 pólos;
X4 = Regleta 3 polos; X3 = Connector 5 pólos;
Z1 = Condensador compresor. X4 = Connector 3 pólos;
Z1 = Condensatore compressore.
17
depósito;
