Installation
Zur Installation des DVRs sind keine besonderen Werkzeuge erforderlich. Angaben zu anderen zum System
gehörenden Komponenten finden Sie in den jeweiligen Installationshandbüchern.
Ihr DVR kann mit NTSC- oder PAL-Geräten verwendet werden.
HINWEIS:
Sie können NTSC- und PAL-Geräte nicht mischen. Sie können z.B. nicht eine PAL-Kamera
und einen NTSC-Monitor einsetzen.
Videoeingang
Videoausgang
RS232 Anschluss
Videoeingang
Ihr DVR kann bis zur vier Audioquellen aufnehmen. Schließen Sie die Audioquellen
nach Bedarf an die RCA-Anschlüsse Audio In 1, Audio In 2, Audio In 3 und
Audio In 4 an. Schließen Sie den Audio Out an Ihren Verstärker an.
Schließen Sie die Koaxialkabel der Videoquellen an die BNC-Anschlüsse mit der Bezeichnung Video In an.
Audio-Ein-/Ausgang
HINWEIS:
Es liegt in der Verantwortung des Benutzers zu bestimmen, ob die am Installationsort
geltenden Gesetze und Bestimmungen Audioaufnahmen gestatten.
Der DVR ist nicht mit einem verstärkten Audioausgang ausgestattet, d. h. Sie benötigen einen
Lautsprecher mit Verstärker. Der DVR verfügt über keinen Vorverstärker für den
Audioeingang, weshalb der Audioeingang von einer bereits verstärkten Quelle, jedoch nicht
direkt von einem Mikrofon kommen sollte.
Alarm-Ein-/Ausgang
HINWEIS: Zum Anschließen eines Kabels an der Alarmsteckerleiste drücken Sie die Taste
nach unten, führen den Draht in die Öffnung unterhalb der Taste ein und lassen die Taste
wieder los. Nach Loslassen des Knopfs vorsichtig am Kabel ziehen, um zu prüfen, ob es
sicher angeschlossen ist. Zum Lösen eines Kabels den Knopf über dem Kabel drücken
und halten und das Kabel herausziehen.

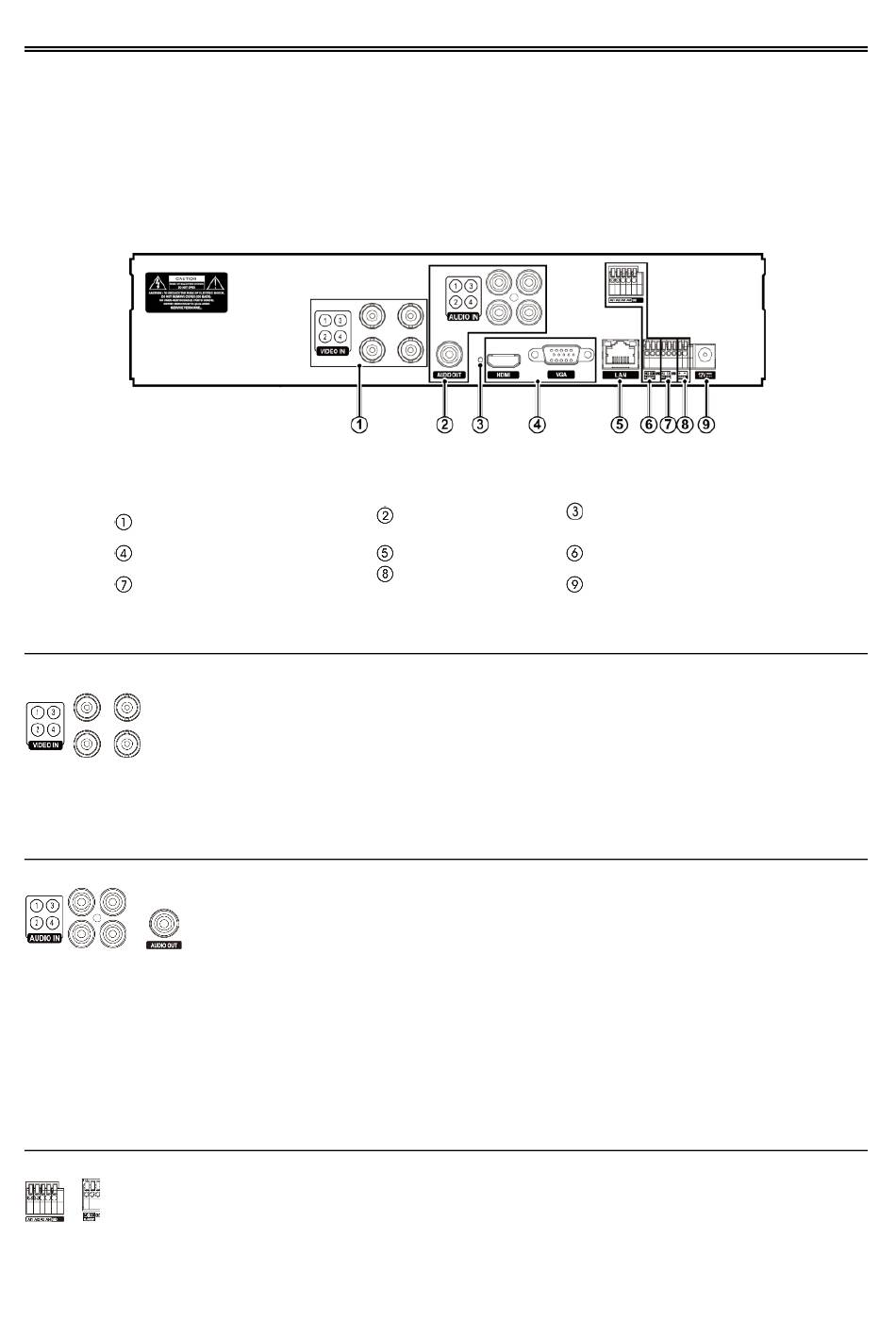

< DVR-Rückseite >
Audio-Ein-/Ausgang
Anschluss
Ihr DVR kann bis zur vier Audioquellen aufnehmen. Schließen Sie die
Audioquellen nach Bedarf an die RCA-Anschlüsse Audio In 1, Audio In 2,
Audio In 3 und Audio In 4 an. Schließen Sie den Audio Out an Ihren Verstärker
an.
Werkseinstellungen
Netzwerk-Port
RS485
Schalter für
Alarm-Ein-/Ausgang
Netzkabelanschluss
