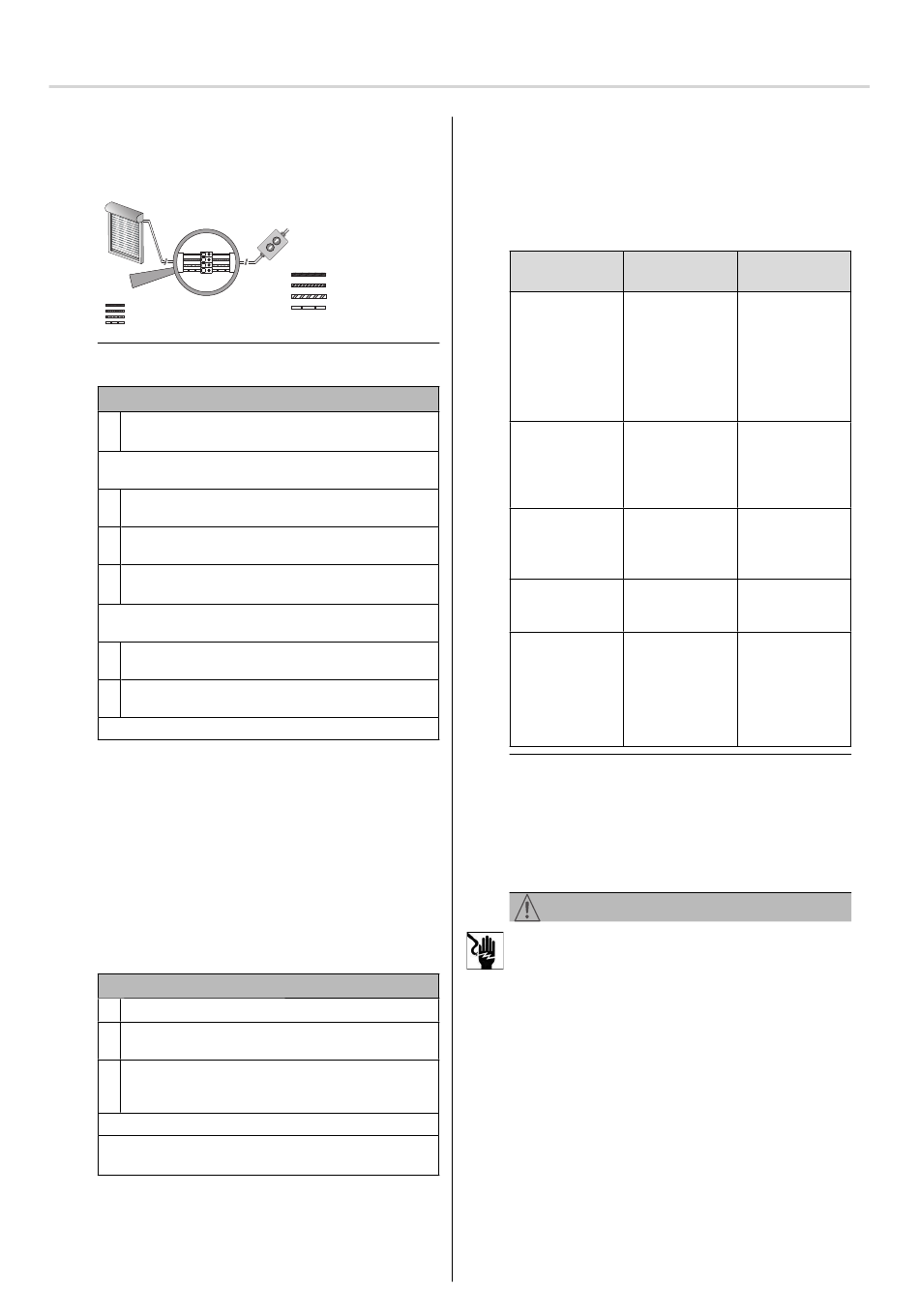

Endlageneinstellungen

5.5.2 Manuelles Einlernen der Endlagen

►Der Anschluss des elero Montagekabels ist nur zur ma-
nuellen Inbetriebnahme des Antriebs zulässig und zum
Löschen der Endlagen.
(1)
Blau (Neutralleiter)
(2)
Schwarz
Braun (3)
Grün-gelb
Fig. 6 Anschluss für Montagekabel
Endlagen manuell einlernen
Drücken Sie die AUF-Taste ▲.
1
Fahren Sie den oberen Anschlag an.
Der Antrieb schaltet beim Erreichen des Anschlags auto-
matisch ab.
Drücken Sie die AB-Taste ▼ bis der Rollladen ca.
2
30 cm abgefahren ist.
Wiederholen Sie noch 2 mal das Anfahren des obe-
3
ren Anschlags (wie unter (1) beschrieben).
Drücken Sie die AB-Taste ▼.
4
Fahren Sie den unteren Anschlag an.
Der Antrieb schaltet beim Erreichen des Anschlags auto-
matisch ab.
5 Drücken Sie die AUF-Taste ▲ bis der Rollladen ca.
30 cm aufgefahren ist.
6 Wiederholen Sie noch 2 mal das Anfahren des unte-
ren Anschlags (wie unter (4) beschrieben)
Das Einlernen der Endlagen ist abgeschlossen.
Nach erfolgter Antriebsmontage muss der Antrieb insge-
samt 3 mal in die obere Endlage und 3 mal in die untere
Endlage gefahren werden. Dabei muss der Antrieb selbsttä-
tig abschalten.
5.5.3 Ändern / Löschen der Endlagen
und Löschen der Entlastungsfunktion
Eine Änderung bzw. Löschung einer einzelnen Endlage ist
nicht möglich. Dies geschieht immer paarweise (obere und
untere Endlage gleichzeitig).
Durch die Löschung der Endlagen geht auch die Einstellung
der optionalen Entlastungsfunktion verloren.
Ändern / Löschen der Endlagen
Netz einschalten
1
Fahren Sie den Behang mit dem Montagekabel in
2
eine Mittelposition.
3 Drücken Sie gleichzeitig die AUF-Taste ▲ und die
AB-Taste ▼ beide Tasten am Montagekabel („Dop-
peltastendruck").
Der Antrieb fährt ca. 5 Sekunden auf und ab.
Die Löschung der Einstellung der Endlagen ist beendet.
Die Endlagen können neu eingelernt werden.
5.6
6
(1)
Blau (Neutralleiter)
(2)
Schwarz
(3)
Braun
Grün-gelb
7
8
© elero GmbH

Technische Daten

Eine Zusammenstellung der wichtigsten technischen Para-
meter fi nden Sie in dem separat erhältichen „Technischen
Datenblatt".

Fehlersuche

Problem / Mögliche
Fehler Ursache
• Antrieb lernt • Antrieb hat be-
keine Endla- reits Endlagen
gen ein eingelernt
• Antrieb bleibt • Schwergängi-
nach kurzer ger Behang
Fahrt stehen
• Antrieb unter-
dimensioniert
• Antrieb re- • Keine Netz-
agiert nicht spannung
• Thermostat hat
ausgelöst
• Antrieb fährt • Anschluss-
nur in eine fehler
Richung
• Antrieb schal- • Antire hat
tet bei Hinder- noch keine
nis nicht ab Abschaltwerte
gespeichert
Fig. 7 Fehlersuche beim RolTop D+

Instandhaltung

Der RolTop D+ ist wartungsfrei.

Reinigung

WARNUNG
Verletzungsgefahr durch elektrischen Strom.
Elektrischer Schlag möglich.
►Gefährdung möglich durch evtl. spannungsführende
Teile.
►Reinigung nur in spannungsfreiem Zustand, dazu An-
triebsleitung spannungsfrei schalten.
►Reinigen Sie die Produktoberfl äche nur mit einem wei-
chen, sauberen und trockenen Tuch.
Abhilfe
Behebung
• Behang in
Mittelposition
fahren, druch
Endlagenlö-
schung den
Antrieb in den
Auslieferzu-
stand bringen
• Leichtgän-
gigkeit des
Behangs bzw.
Auswahl des
Antriebs prüfen
• Netzspannung
überprüfen
• Antrieb abküh-
len lassen
• Anschluss
überprüfen
• Antrieb muss
mindestens
2 mal ohne
Stopp von
Anschlag zu
Anschlag
fahren
