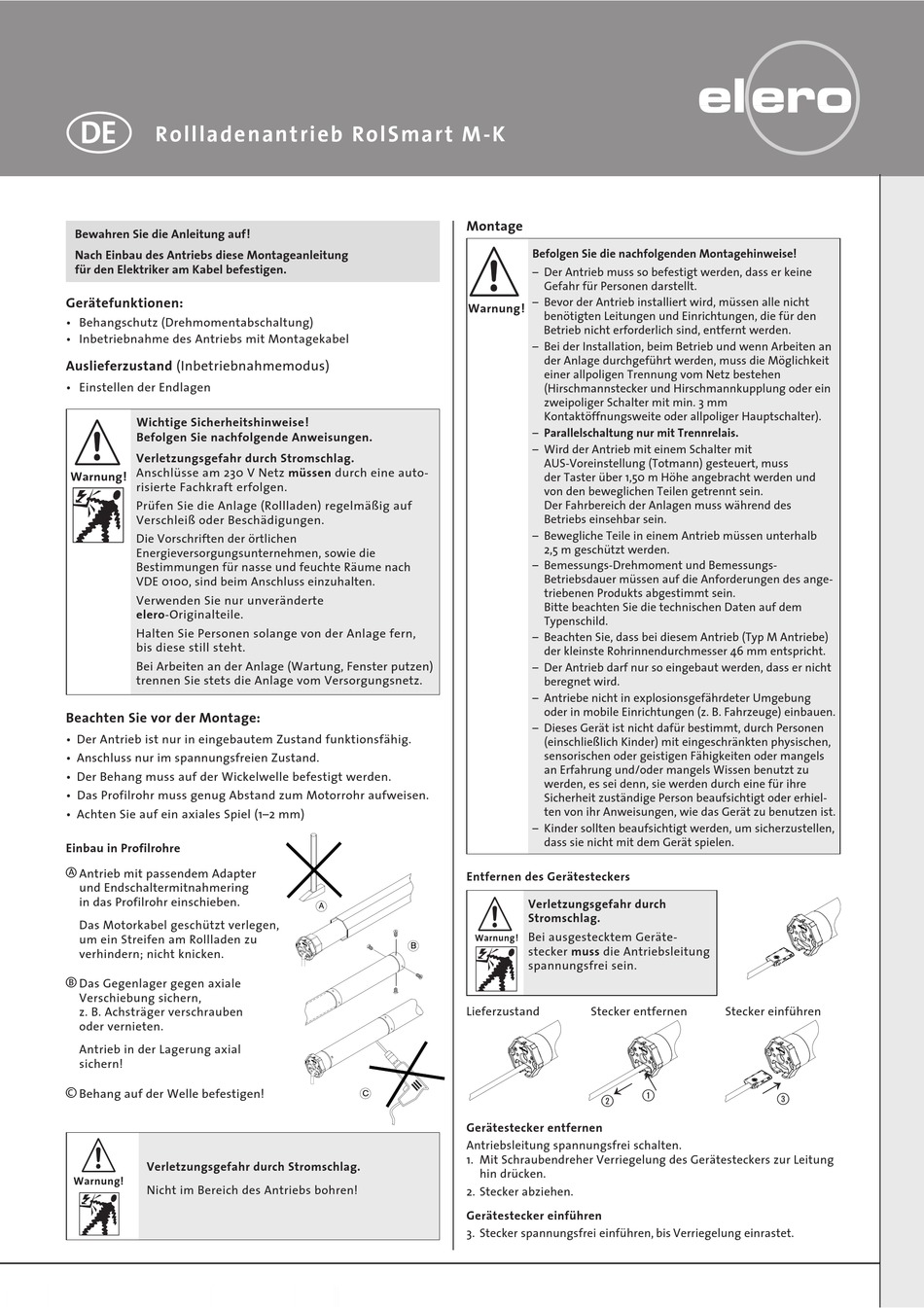

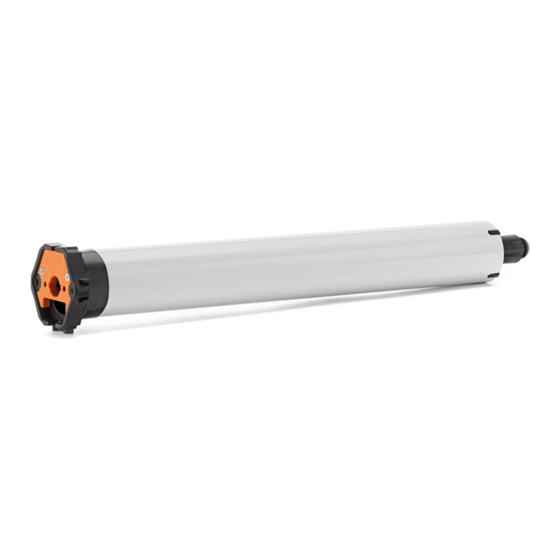

Rollladenantrieb RolSmart M-K
Bewahren Sie die Anleitung auf!
Nach Einbau des Antriebs diese Montageanleitung
für den Elektriker am Kabel befestigen.
Gerätefunktionen:
• Behangschutz (Drehmomentabschaltung)
• Inbetriebnahme des Antriebs mit Montagekabel
Auslieferzustand (Inbetriebnahmemodus)
• Einstellen der Endlagen
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch eine auto-
Warnung!
risierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollladen) regelmäßig auf
Verschleiß oder Beschädigungen.
Die Vorschriften der örtlichen
Energieversorgungsunter nehmen, sowie die
Bestimmun gen für nasse und feuchte Räume nach
VDE 0100, sind beim Anschluss einzuhalten.
Verwenden Sie nur unveränderte
elero- Originalteile.
Halten Sie Personen solange von der Anlage fern,
bis diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster putzen)
trennen Sie stets die Anlage vom Versorgungsnetz.
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Anschluss nur im spannungsfreien Zustand.
• Der Behang muss auf der Wickelwelle befestigt werden.
• Das Profilrohr muss genug Abstand zum Motorrohr aufweisen.
• Achten Sie auf ein axiales Spiel (1–2 mm)
Einbau in Profilrohre
X
A Antrieb mit passendem Adapter
und Endschalter mitnahme ring
in das Profilrohr einschieben.
Das Motorkabel geschützt verlegen,
um ein Streifen am Rollladen zu
verhindern; nicht knicken.
X
Das Gegenlager gegen axiale
B
Verschiebung sichern,
z. B. Achsträger verschrauben
oder vernieten.
Antrieb in der Lagerung axial
sichern!
X
Behang auf der Welle befestigen!
C
Verletzungsgefahr durch Stromschlag.
Warnung!
Nicht im Bereich des Antriebs bohren!
Montage
Warnung!
Entfernen des Gerätesteckers
A
Warnung!
B
Lieferzustand
C
Gerätestecker entfernen
Antriebsleitung spannungsfrei schalten.
1. Mit Schraubendreher Verriege lung des Gerätesteckers zur Leitung
hin drücken.
2. Stecker abziehen.
Gerätestecker einführen
3. Stecker spannungsfrei einführen, bis Verriegelung einrastet.
Befolgen Sie die nachfolgenden Montage hinweise!
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle nicht
benötigten Leitungen und Einrichtungen, die für den
Betrieb nicht erforderlich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn Arbeiten an
der Anlage durchgeführt werden, muss die Möglichkeit
einer allpoligen Trennung vom Netz bestehen
(Hirschmannstecker und Hirschmannkupplung oder ein
zweipoliger Schalter mit min. 3 mm
Kontaktöffnungsweite oder allpoliger Hauptschalter).
– Parallelschaltung nur mit Trennrelais.
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) ge steuert, muss
der Taster über 1,50 m Höhe angebracht werden und
von den beweglichen Teilen getrennt sein.
Der Fahrbereich der Anlagen muss während des
Betriebs einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen unterhalb
2,5 m geschützt werden.
– Bemessungs-Drehmoment und Bemessungs-
Betriebsdauer müssen auf die Anforderungen des ange-
triebenen Produkts abgestimmt sein.
Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Beachten Sie, dass bei diesem Antrieb (Typ M Antriebe)
der kleinste Rohrinnendurch messer 46 mm entspricht.
– Der Antrieb darf nur so eingebaut werden, dass er nicht
beregnet wird.
– Antriebe nicht in explosionsgefährdeter Umgebung
oder in mobile Einrichtungen (z. B. Fahrzeuge) einbauen.
– Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels
an Erfahrung und/oder mangels Wissen benutzt zu
werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhiel-
ten von ihr Anweisungen, wie das Gerät zu benutzen ist.
– Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
Verletzungsgefahr durch
Stromschlag.
Bei ausgestecktem Geräte-
stecker muss die Antriebsleitung
spannungsfrei sein.
Stecker entfernen
1
2
Stecker einführen
3
