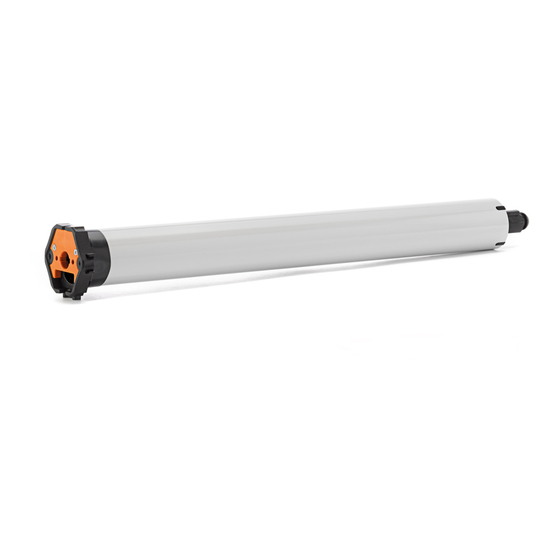

Rollladenantrieb RolTop /J
DE
Original-Montageanleitung
Bestimmungsgemäße Verwendung
Das Gerät darf nur als Antrieb für Rollläden verwendet werden.
Eine andere oder darüber hinaus gehende Benutzung gilt als
nicht bestimmungsgemäß.
Haftungsausschluss
Für Personen-, Sach- und Vermögensschäden, die durch andere
als oben genannte Einsätze, Veränderungen am Gerät, unsach-
gemäßes Handeln, Nicht-Beachten der Bedienungsanleitung
entstehen, übernimmt die elero GmbH keinerlei Haftung. Die
Sachmängelhaftung ist in solchen Fällen ausgeschlossen.
Bewahren Sie die Anleitung auf !
Nach Einbau des Antriebs diese Montageanleitung
für den Elektriker am Kabel befestigen.
Gerätefunktionen:
• Behangschutz (Drehmomentabschaltung)
• Inbetriebnahme des Antriebs mit Montagekabel.
Auslieferzustand ( Inbetriebnahmemodus)
• Einstellen der Endlagen
Wichtige
Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch eine autori-
Warnung!
sierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollladen) regelmäßig auf
Verschleiß oder Beschädigungen.
Die Vorschriften der örtlichen Energieversorgungs-
unter nehmen, sowie die Bestimmun gen für nasse und
feuchte Räume nach VDE 0100, sind beim Anschluss
einzuhalten.
Verwenden Sie nur unveränderte elero- Originalteile.
Halten Sie Personen solange von der Anlage fern,
bis diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster putzen)
trennen Sie stets die Anlage vom Versorgungsnetz.
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Anschluss nur in spannungsfreiem Zustand.
• Der Behang muss auf der Wickelwelle befestigt werden.
• Das Profilrohr muss genug Abstand zum Motorrohr aufweisen.
• Achten Sie auf ein axiales Spiel (1–2 mm)

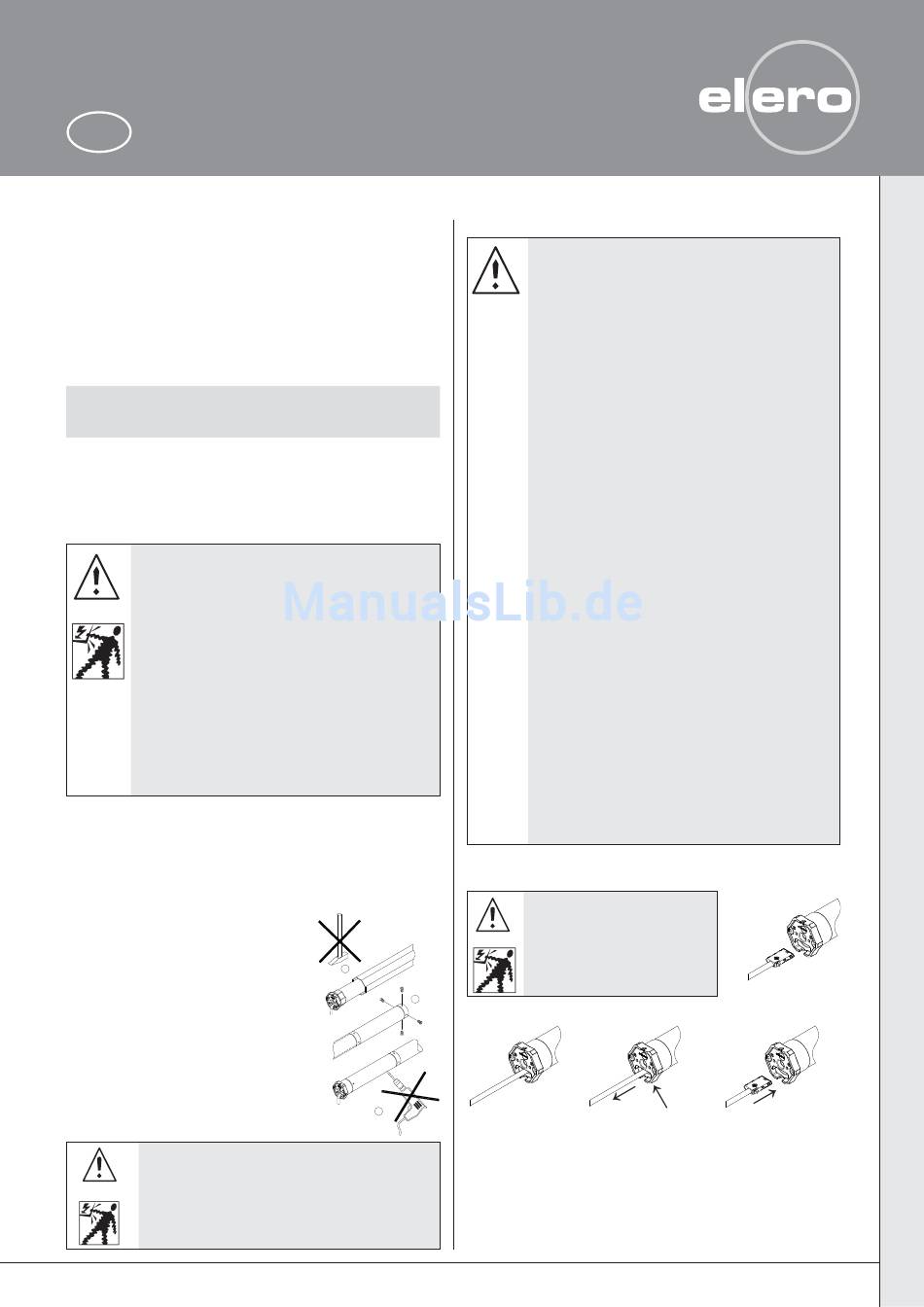

Einbau in Profilrohre
A) Antrieb mit passendem Adapter
und Endschalter mitnahme ring
in das Profilrohr einschieben.
Das Motorkabel geschützt verlegen,
um ein Streifen am Rollladen zu
verhindern; nicht knicken.
B) Das Gegenlager gegen axiale
Verschiebung sichern,
z. B. Achsträger verschrauben
oder vernieten.
Antrieb in der Lagerung axial sichern!
C) Behang auf der Welle befestigen!
Verletzungsgefahr durch Stromschlag.
Warnung!
Nicht im Bereich des Antriebs bohren!
Montage
Warnung!
Entfernen des Gerätesteckers
Verletzungsgefahr
Stromschlag.
Warnung!
A
B
Lieferzustand
C
Gerätestecker entfernen
Antriebsleitung spannungsfrei schalten.
1. Mit Schraubendreher Verriege lung des Gerätesteckers zur
Leitung hin drücken.
2. Stecker abziehen.
Gerätestecker einführen
3. Stecker spannungsfrei einführen, bis Verriegelung einrastet.
Befolgen Sie die nachfolgenden Montage hinweise!
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle nicht
benötigten Leitungen und Einrichtungen, die für den
Betrieb nicht erforderlich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn Arbeiten
an der Anlage durchgeführt werden, muss die
Möglichkeit einer allpoligen Trennung vom Netz beste-
hen (Hirschmannstecker und Hirschmannkupplung
oder ein zweipoliger Schalter mit min. 3 mm Kontakt-
öffnungsweite oder allpoliger Hauptschalter).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) ge steuert, muss
der Taster über 1,50 m Höhe angebracht werden und
von den beweglichen Teilen getrennt sein.
Der Fahrbereich der Anlagen muss während des
Betriebs einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen unterhalb
2,5 m geschützt werden.
– Bemessungs-Drehmoment und Bemessungs-
Betriebsdauer müssen auf die Anforderungen des
angetriebenen Produkts abgestimmt sein.
– Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Beachten Sie, dass bei diesem Antrieb (Typ M Antriebe)
der kleinste Rohrinnendurch messer 46 mm entspricht.
– Der Antrieb darf nur so eingebaut werden, dass er nicht
beregnet wird.
– Antriebe nicht in explosionsgefährdeter Umgebung oder
in mobile Einrichtungen (z. B. Fahrzeuge) einbauen.
– Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder man-
gels an Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für
ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist.
– Kinder müssen beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen.
durch
Bei ausgestecktem Geräte-
stecker muss die Antriebsleitung
spannungsfrei sein.
Stecker entfernen
1
2
Stecker einführen
3
138174801/0910 DE
