Montage | Elektrischer Anschluss | Entlastungsfunktion
Beschädigung des Behangs durch falsche Laufrichtung.
►Die Zuordnung der Laufrichtung AUF/AB mit einem elero
Funksender muss nach dem Einlernvorgang überprüft
werden.
Anschluss nur in spannungsfreiem Zustand, dazu
Antriebsleitung spannungsfrei schalten.
1 Mit geeignetem Schraubendreher die Verriegelung des
Gerätesteckers zur Leitung hin drücken.
2 Stecker abziehen.
3 Gerätestecker einführen bis die Verriegelung einrastet.
Entfernen und Einführen des Gerätesteckers
Lieferzustand
Stecker entfernen

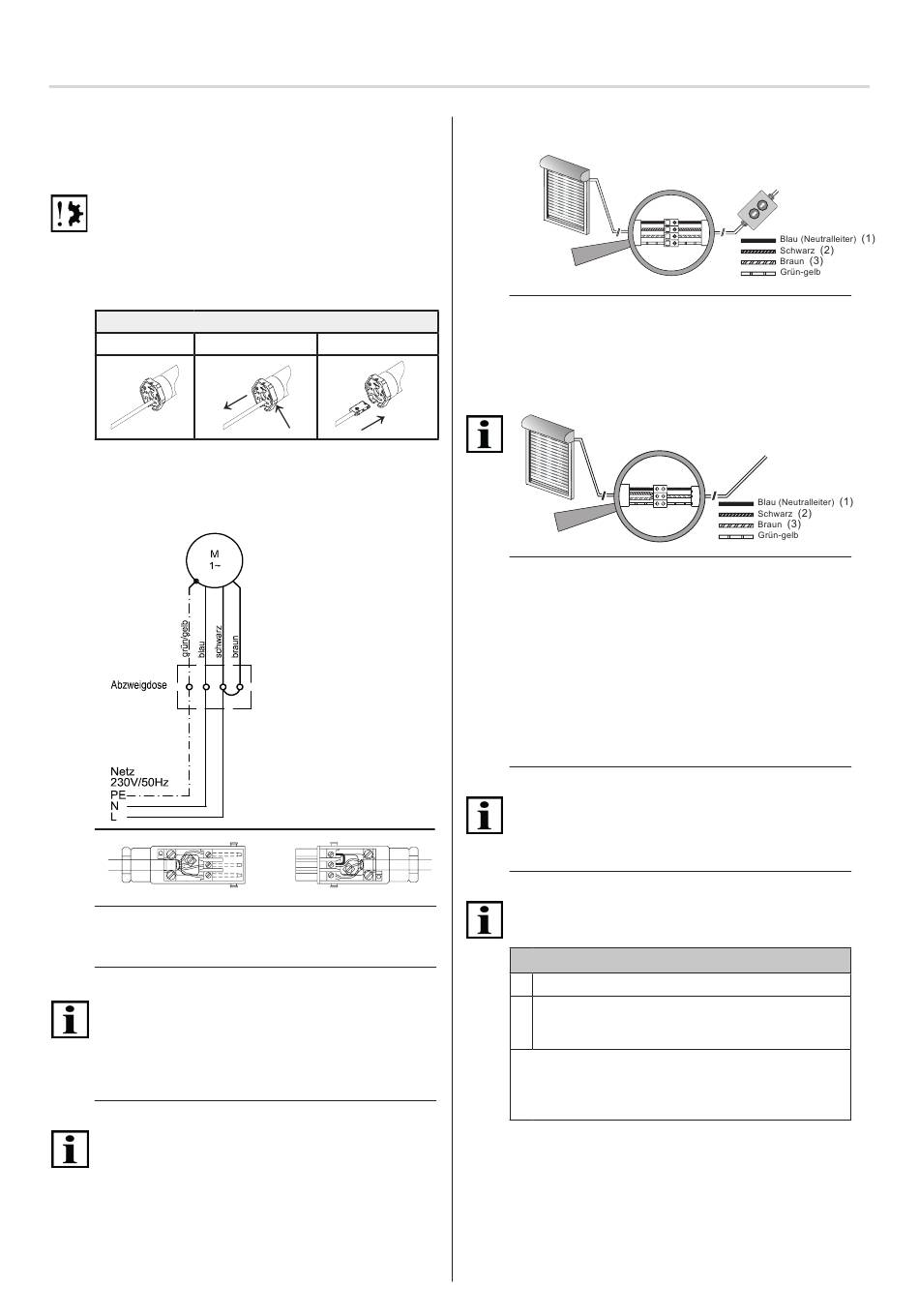

Fig. 4 Entfernen und Einführen des Gerätesteckers
5.3
Anschlussbeispiel RolMotion/D+ M-868
230 V / 50 Hz
Fig. 5 Schaltbild RolMotion/D+ M-868 230 V / 50 Hz und
Kabelbelegung bei Verwendung mit Hirschmann-
Steckverbindung STAS-3 (mit Brücke)
Wichtig
Die Motoransteuerungen in Fahrtrichtung Auf bzw. Ab müs-
sen gegeneinander verriegelt sein.
Eine Umschaltzeit von mindestens 0,5 Sekunden ist einzu-
halten.
5.4
Inbetriebnahme
Wichtig
Der Antrieb befindet sich bei der Auslieferung im Inbetrieb-
nahmemodus.
►Erforderlich ist das Einstellen der Endlagen mit Hilfe des
elero Montagekabels (siehe Fig. 6) oder eines elero
Wand- oder Handsenders (siehe Fig. 7).
►Der Anschluss des Montagekabels ist nur zur Inbetrieb-
nahme des Antriebs und für Einstellvorgänge zulässig
Stecker einführen
3
1
2
(3)
(2)
(1)
© elero GmbH
5.4.1 Anschluss für Montagekabel
Fig. 6 Anschluss für Montagekabel
►Netz einschalten.
►Sie können jetzt die Endlagen mit dem elero Montageka-
bel einstellen.
5.4.2 Anschluss für Funk (Senderbetrieb)
Fig. 7 Anschluss Funk (Senderbetrieb)
►Kabeladern „AUF" und „AB/ZU" gemeinsam an Phase L
(Außenleiter) anschließen.
►Netz einschalten. Der Antrieb brummt und fährt kurz auf
und ab.
Der Antrieb ist im Funkbetrieb.
Sender einlernen bzw. löschen, Behangpositionen festlegen
bzw. löschen: siehe Anleitung des entsprechenden Funk-
senders.
5.4.3 Betrieb im Nicht-Funkmodus
Wichtig
Wenn der Antrieb im Nicht-Funkmodus betrieben werden
soll, ist die Anleitung zum RolMotion/D+ M (Artikel-Nr.
138251201) zu beachten.
5.4.4 Automatisches Einstellen der Endlagen
Wichtig
Die Einstellung der Endlagen oben und unten ist Voraus-
setzung für die Nutzung der Fahrprofile.
Endlagen automatisch einlernen
1
Elektrischen Anschluss herstellen gemäß Kapitel 5.2.
Funktionsweise überprüfen: Gegebenenfalls Zuord-
2
nung der Richtungstasten des Bedienungsschalters/-
tasters ändern bzw. tauschen.
Der Antrieb schaltet beim Erreichen des (oberen oder
unteren) Anschlags automatisch ab.
Das Einlernen wird durch weitere Fahrten des Behangs
abgeschlossen.
5.4.5 Ändern / Löschen der Endlagen
Eine Änderung bzw. Löschung einer einzelnen Endlage ist
nicht möglich. Dies geschieht immer paarweise (obere und
untere Endlage gleichzeitig).
DE | 5
