Rockwell Automation Allen-Bradley E300 Benutzerhandbuch Seite 232

Anhang A Verdrahtungspläne
Dreieck-Last
232

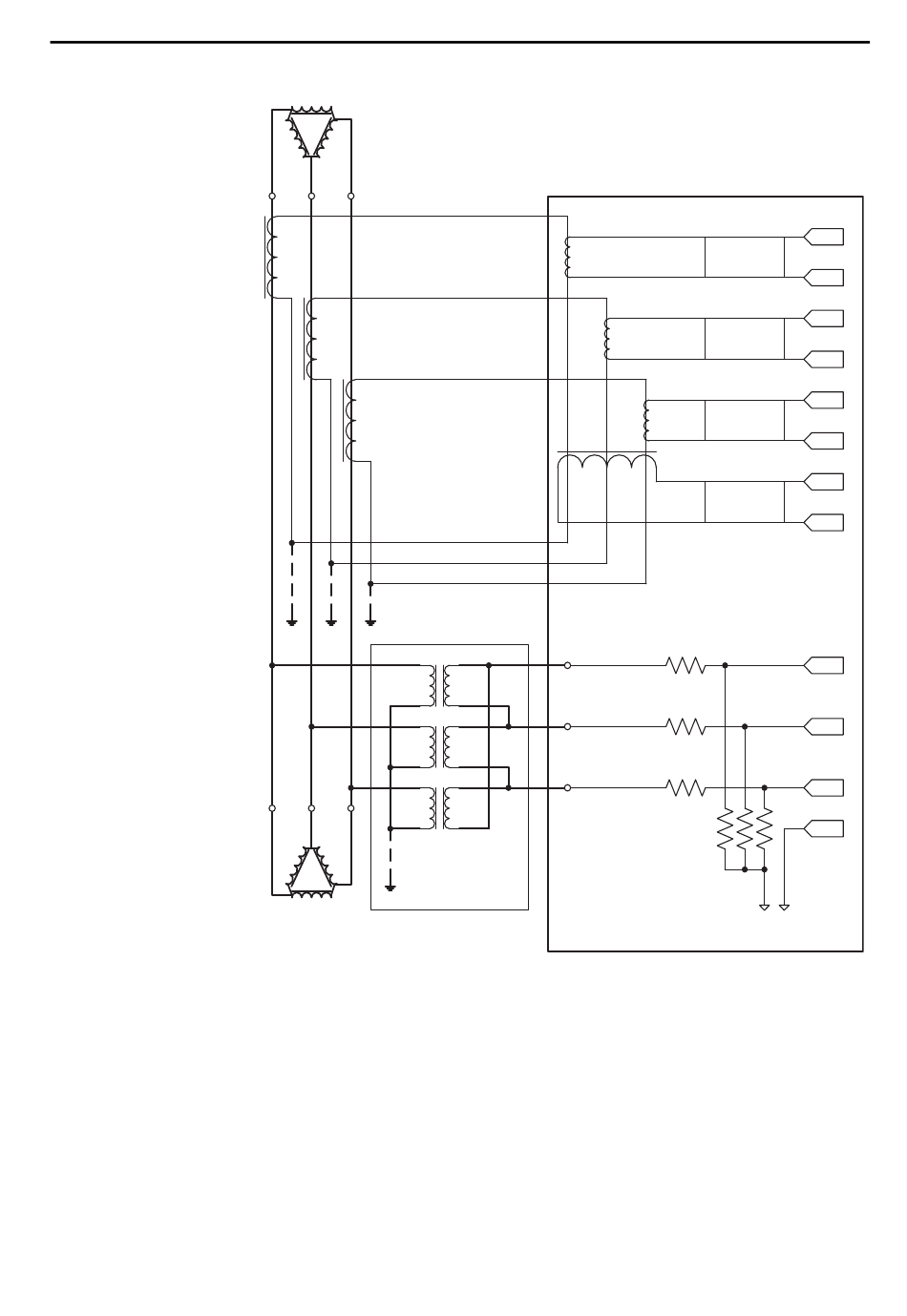

Abbildung 90 – Dreieckkonfiguration mit Stern-zu-Dreieck-Spannungswandlern
Dreieck-Quelle
Stern-zu-Dreieck-
Spannungswandler
Rockwell Automation-Publikation 193-UM015F-DE-P – August 2018
Signalfilter und
Kurzschlussschutz
Signalfilter und
Kurzschlussschutz
Signalfilter und
Kurzschlussschutz
Signalfilter und
Kurzschlussschutz
10 M
10 M
10 M
Stromwandler Sensormodul
L1
T1
L2
T2
L3
T3
S1
S2
V1
V2
V3
