Kapitel 9 EtherNet/IP-Kommunikation
194
1. Schalten Sie die Steuerung in den Online-Modus.

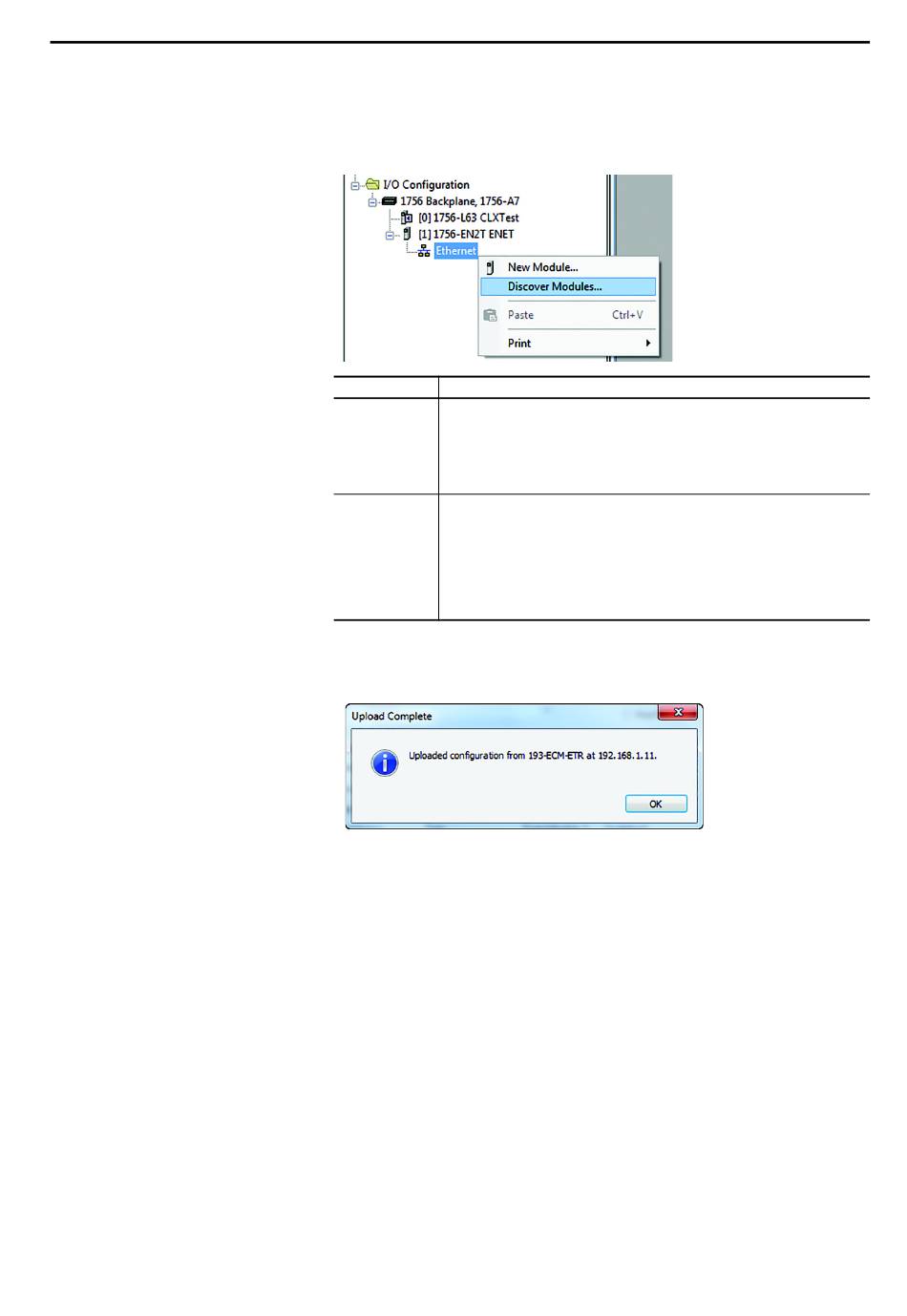

2. Klicken Sie im Verzeichnisbaum mit der rechten Maustaste auf „Ethernet"
und wählen Sie entweder „Discover Modules" (Module suchen) oder
„New Module" (Neues Modul) aus.
Option Beschreibung
Über die Modulsuche werden die auf dem EtherNet/IP-Netzwerk verfügbaren Geräte
ermittelt.
Discover Modules 1. Wählen Sie das vorkonfigurierte Überlastrelais E300 aus, das für das EtherNet/IP-Netzwerk
(Module suchen) angezeigt wird.
2. Klicken Sie auf „Create" (Erstellen).
3. Laden Sie die Konfigurationsdaten hoch.
Über die Auswahl für neues Modul können Sie offline manuell ein Überlastrelais E300 einem
Logix-Projekt hinzufügen.
1. Suchen Sie das Überlastrelais E300.
New Module 2. Klicken Sie auf „Create" (Erstellen).
(Neues Modul) 3. Geben Sie einen Namen für das Überlastrelais E300 ein.
4. Laden Sie die Konfigurationsdaten hoch.
5. Wählen Sie das vorkonfigurierte Überlastrelais E300 aus, das für das EtherNet/IP-Netzwerk
angezeigt wird.
Wurden die Daten erfolgreich hochgeladen, bestätigt eine Meldung die erfolgreiche
Ausführung dieses Befehls. Klicken Sie zum Fortfahren auf „OK".
Schlug das Hochladen der Daten aufgrund eines Kommunikationsfehlers fehl,
informiert Sie eine Meldung über den Fehler beim Hochladen und die ersatzweise
Verwendung von Standardeinstellungen. Klicken Sie zum Fortfahren auf „OK".
Ermitteln und beseitigen Sie die Ursache des Kommunikationsfehlers und klicken Sie
erneut auf „Upload" (Hochladen) oder, um alle Änderungen an der Moduldefinition
abzubrechen, auf „Cancel" (Abbrechen).
Liegt die Ursache für den fehlgeschlagenen Hochladevorgang in einer
Konfigurationsauslösung des E300, zeigt eine Meldung an, dass das Profil vorhandene
Einstellungen nutzt. Klicken Sie zum Fortfahren auf „OK". Lesen Sie die Parameter 38
und 39 des Überlastrelais E300, um den Grund der Konfigurationsauslösung zu
ermitteln. Beheben Sie den Fehler und drücken Sie erneut auf „Upload" (Hochladen)
oder, um alle Änderungen an der Moduldefinition abzubrechen, auf „Cancel"
(Abbrechen).
