-La distancia entre los dientes de la hoja
de sierra y la quilla nunca deberá superar
los 5 mm.
- Utilice solamente hojas de sierra cuyo
cuerpo sea más delgado que el espesor
de la quilla y que a la vez la anchura de
los dientes sea superior a dicho espesor.
6.5 AJUSTE DEL TOPE DE SUBIDA
Para ajustar el tope de subida actuaremos sobre el tornillo
Y (Fig. 2), teniendo en cuenta que la máquina enclave
en la posición de reposo.
6.6 GUÍA LASER
La máquina va provista de una guía láser solidaria al disco
de sierra la cual proyecta un haz de luz sobre el material
a cortar que indica con gran precisión la línea sobre la
cual incidirá el disco de sierra. Haga coincidir el haz de
luz con el trazo que haya realizado previamente al corte.
La guía láser esta provista de un interruptor de inercia,
por lo cual solo se activa al girar el disco de sierra.
La guía láser incorpora también un
interruptor On/off T1 (Fig. 22) para
activar o desactivar su funcionamiento.
Es imprescindible poner el interruptor en
la posición Off para el corte con mesa
superior.

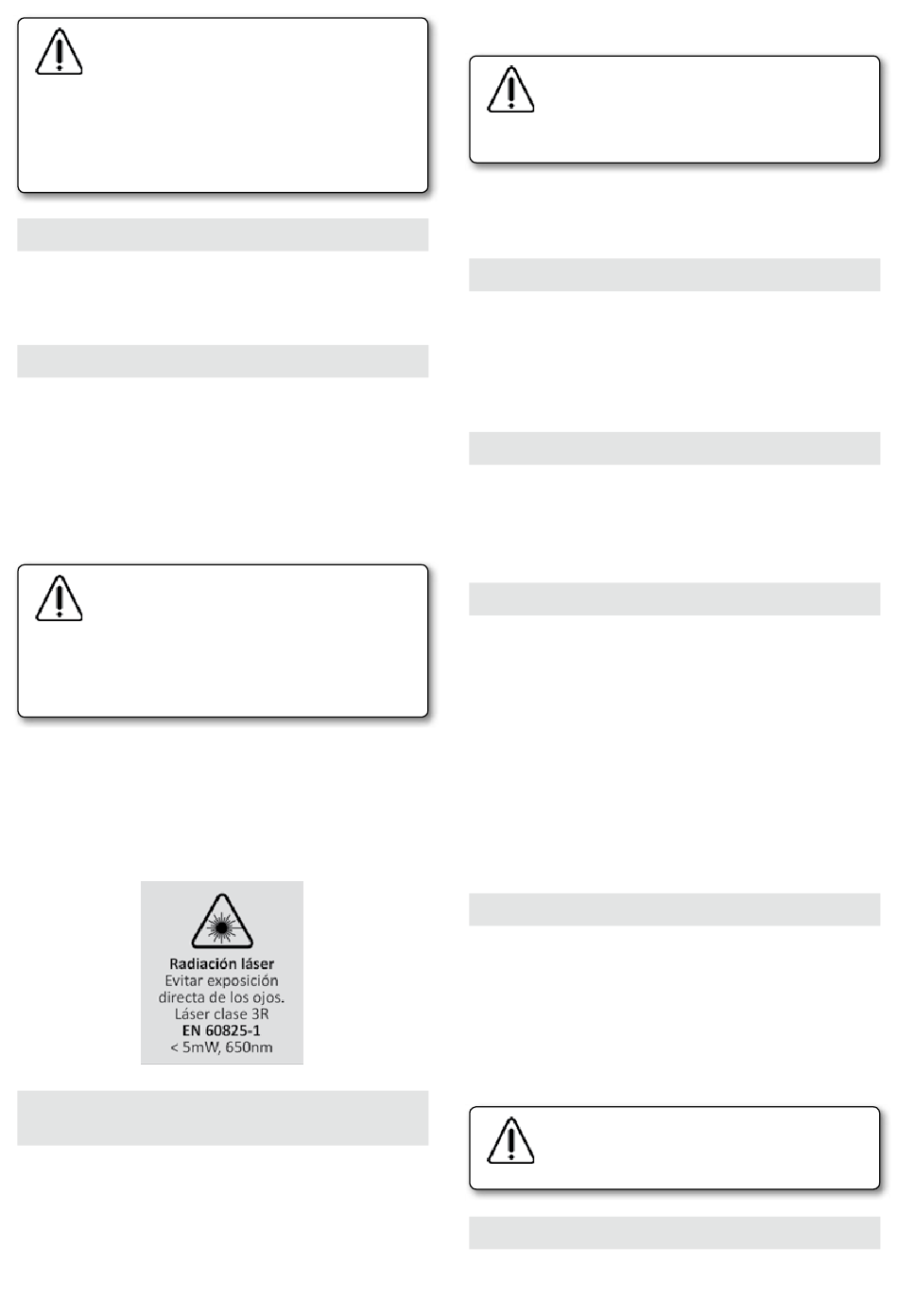

La herramienta eléctrica se suministra de serie con una
señal de advertencia en español R (Fig. 18).
Antes de la primera puesta en marcha, pegue encima
de la señal de aviso la etiqueta adjunta redactada en
su idioma.
7. APLICACIONES DE TRONZADO.
CONDICIONES DE USO PREVISTAS
Esta máquina permite el tronzado con eficacia y precisión
de piezas de madera, plástico y perfiles de aluminio.
El regle de la máquina va provisto de unas ranuras que
permiten la rápida colocación de un apoyo de madera
R2 para evitar el astillado del material a cortar (Fig.
18). Siendo muy recomendable su utilización al cortar
materiales frágiles o de poco grosor.
Es imprescindible el uso de prensores
(ver apartado 10) para el tronzado de
perfiles de aluminio, plástico y piezas
largas (Fig. 20).
No iniciar el corte hasta que la hoja no haya alcanzado
la plena velocidad de giro.
7.1 CORTE A 0° x 0°
Proceder como indica la (Fig. 18), realizando el corte
con la ayuda de la guía láser. El tope de apoyo de la
madera va provisto de una regla milimetrada S1 (Fig.
19) para facilitar la operación de corte. La regla marca
la longitud del sobrante que se corta.
7.2 CORTE A 0° x 45°
Aflojar la maneta D (Fig. 2) y abatir el cabezal hasta el
tope de 45° o a cualquier otro ángulo intermedio que
se desee, con ayuda del indicador de ángulo Z1 (Fig. 15),
apretar de nuevo la maneta D en la posición seleccionada
7.3 CORTE A 45° x 0°
Presionar sobre la palanca E2 (Fig. 5) y girar el plato
hacia la izquierda o la derecha hasta que el índice
señale los 45° o cualquiera de las posiciones fijas (15°,
22°30', 30°, 45°).
Si se desea realizar un corte el cual no coincida con
ninguna de las posiciones fijas del plato pulsar sobre la
palanca E2 (Fig. 3) y seguidamente presionar hacia dentro
el gatillo E3 (Fig. 3) esto permite desbloquear el plato
consiguiendo de esta manera regular el ángulo exacto
que se precise, posteriormente fijar el plato mediante
el pomo K (Fig. 3)
7.4 CORTE A 45° x 45°
Presionar sobre la palanca E2 (Fig. 4) y girar el plato hacia
la izquierda hasta su enclave automático a 45°. Aflojar
la maneta D y abatir el cabezal hasta el tope de 45° o
ángulo intermedio deseado, y fijarlo de nuevo (Fig. 4).
La máquina permite asimismo el abatimiento del ca-
bezal en cualquier posición del plato (solo en el giro a
izquierdas del mismo).
Asegúrese que el brazo basculante que-
de perfectamente fijado en su posición
cuando se hagan cortes a inglete.
7.5 CORTE ESPECIAL 200 x 45 mm
Ésta máquina permite cortar en la posición de 0°x0° hasta
un máximo de 200x45 mm. Para ello sólo se tendrá que
