2 - BESCHREIBUNG DER BAUTEILE

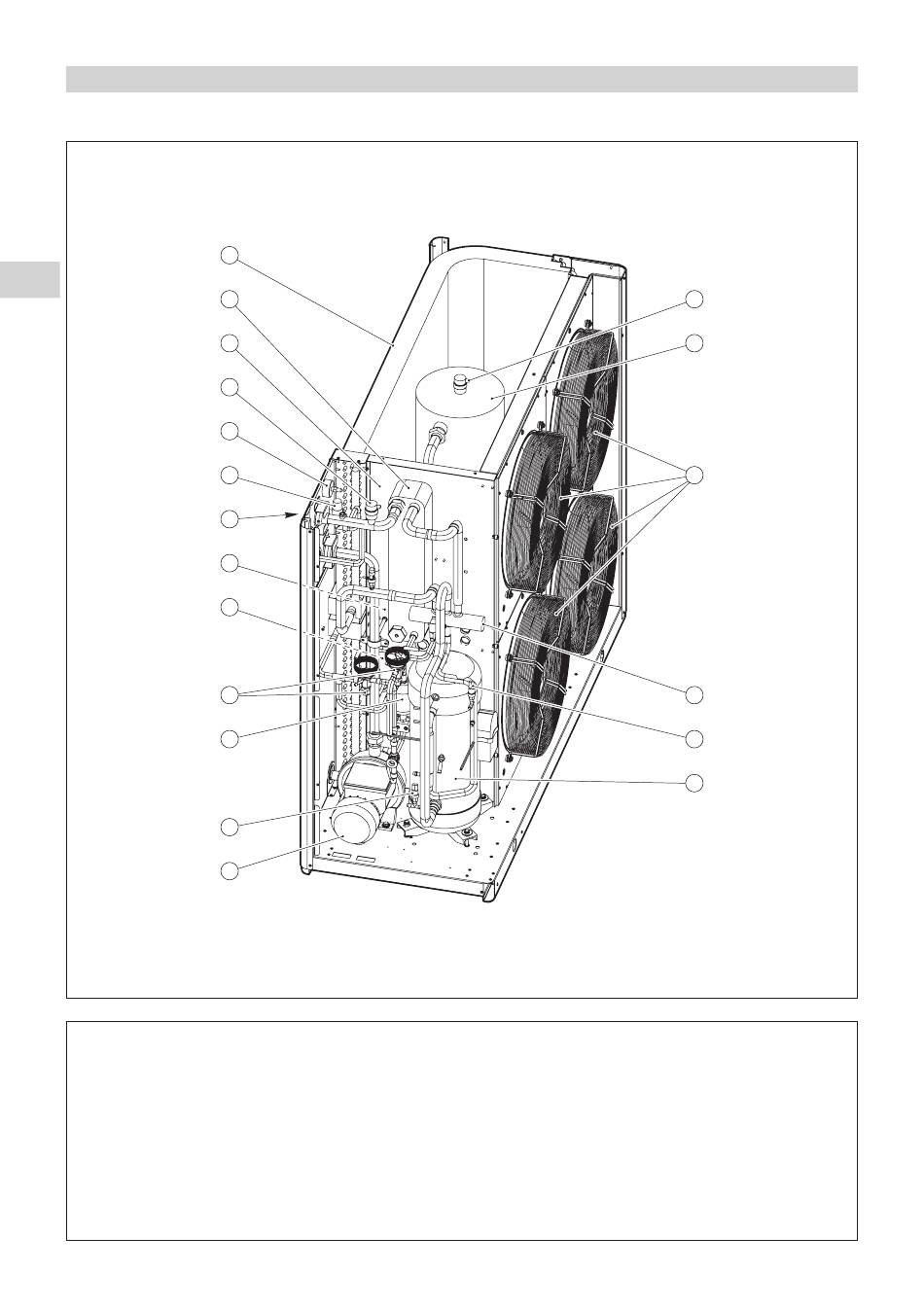

2.1 - CHGF 20-24 / PHRF 23-27
D
1 - Wärmetauscher R 410 A, luftgekühlt.
2 - Wärmetauscher R 410 A, wassergekühlt.
3 - Axiallüfter.
4 - Wasserdifferenzdruckregler.
5 - Automatisches Entlüftungsventil.
6 - Ausdehnungsgefäß.
7 - Hydraulische Tankweiche.
8 - Einfüllöffnung.
9 - Vierwegeventil (PHRF).
1
2
4
5
18
11
8
6
12
10
15
16
13
10 - Expansionsventile.
11 - Sicherheitsventil.
12 - Flüssigkeitsauffang.
13 - Umwälzpumpe.
14 - Verdichter.
15 - Filtertrockner.
16 - Niederdruckregler und Druckmesser.
17 - Hochdruckregler und Druckmessers.
18 - Wasserdruckmesser.
4
5
7
3
9
17
14
