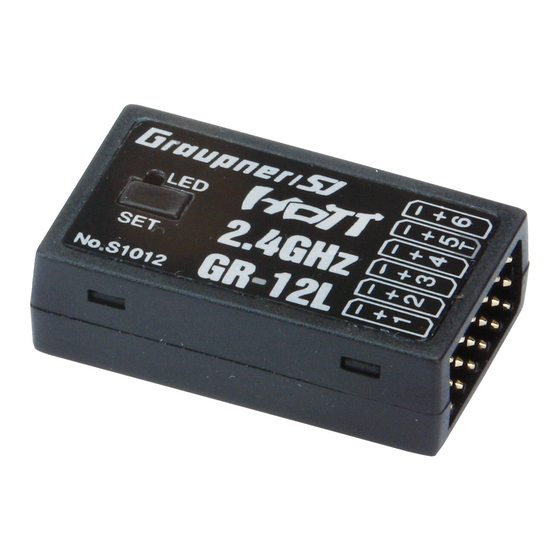

GRAUPNER GR-12L Anleitung
Sumd+t diversity empfänger
Vorschau ausblenden
Andere Handbücher für GR-12L:
- Anleitung (24 Seiten) ,
- Kurzanleitung (8 Seiten) ,
- Anleitung (16 Seiten)
Verwandte Anleitungen für GRAUPNER GR-12L
Inhaltszusammenfassung für GRAUPNER GR-12L

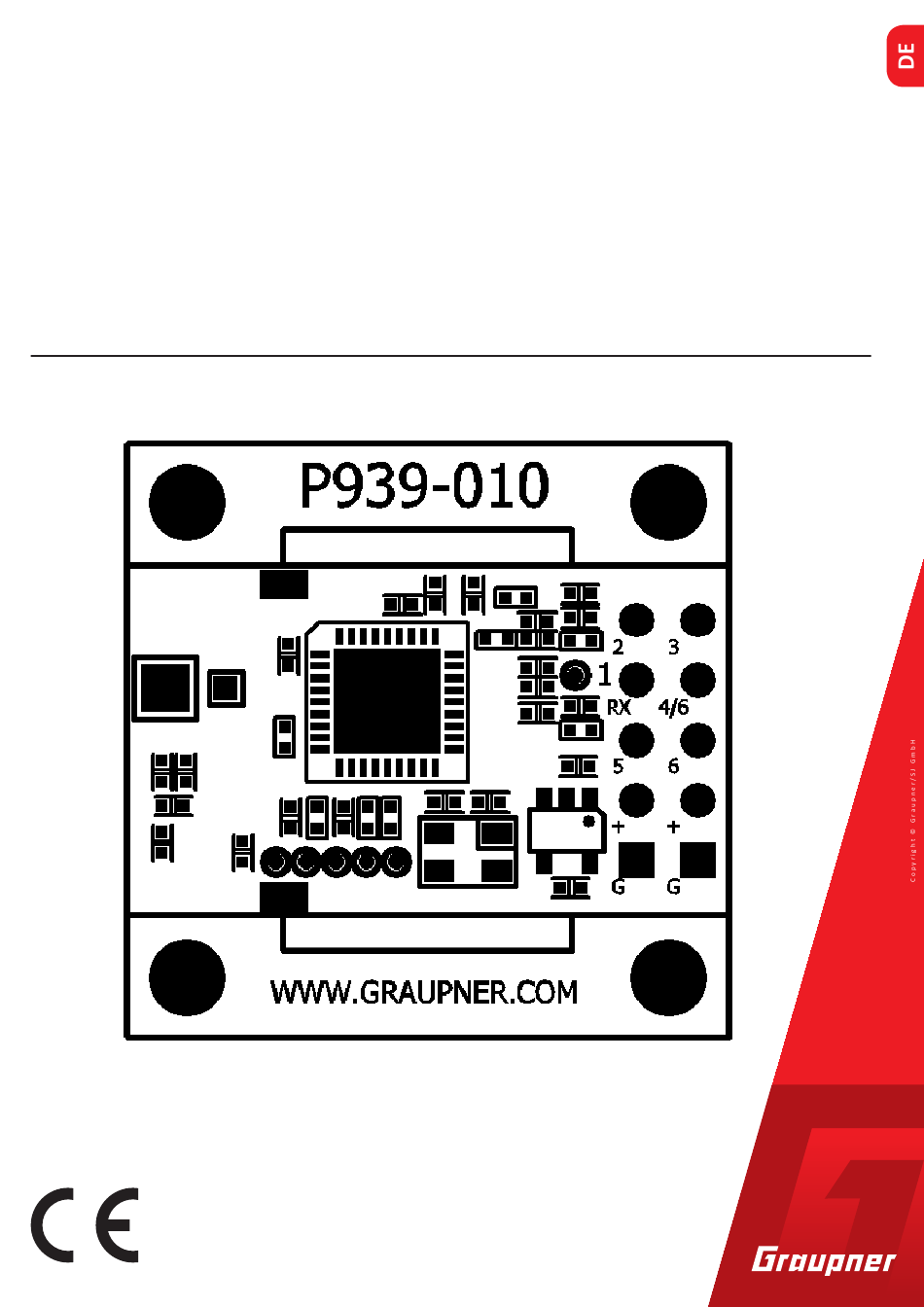

- Seite 1 Anleitung GR-12L SUMD+T Diversity Empfänger Receiver GR-12L SUMD+T diversity HoTT 2.4GHz Best.-Nr. S1045, S1046...
- Seite 2 2 / 24 16570 123_V1sh...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ..................4 Servicestellen ..................4 Bestimmungsgemäße Verwendung ..........5 Zielgruppe ..................5 Lieferumfang ..................5 Technische Daten ................6 Symbolbeschreibung ................6 Sicherheitshinweise ................6 Zu Ihrer Sicherheit im Umgang mit Sender und Empfänger ..7 Zu Ihrer Sicherheit im Umgang mit Akkus ........8 Einbau des SUMD Diversity Empfängers .........8 Anschlusspunkte der Platine ............9 Binding .....................15 Videosender 16570.123 ..............16... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für einen Graupner HoTT SUMD Diversity Empfänger entschieden haben. Lesen Sie diese Anleitung sorgfältig durch, um optimale Resultate mit Ihrem HoTT System zu erzielen und vor allem um Ihre Modelle sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierigkei- ten auftauchen, nehmen Sie die Anleitung zu Hilfe oder fragen Sie Ihren Händler oder das Graupner Service Center. -
Seite 5: Bestimmungsgemäße Verwendung
Modellbauer erfolgen. Sollten Sie nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Modellen verfü- gen, so wenden Sie sich an einen erfahrenen Modellbauer oder an einen Modellbau-Club. Lieferumfang • S1045 oder S1046 GR-12L SUMD+T Diversity Empfänger • Stiftleisten • Anleitung 5 / 24 16570 123_V1sh... -
Seite 6: Technische Daten
Technische Daten 2x 145 m m, Antenne davon die letzten 30 mm a ktiv Betriebsspannung 4 ... 10 V Frequenzbereich 2400 ... 2483.5 M Hz Modulation 2.4 G Hz FHSS Stromaufnahme ca. 70 m A Temperaturbereich -15 … +70 ° C S1045: 25 x 25 x 4 ... -
Seite 7: Zu Ihrer Sicherheit Im Umgang Mit Sender Und Empfänger
ßen. • Es dürfen nur die von uns empfohlenen Komponenten und Zube- hörteile verwendet werden. Verwenden Sie immer nur zueinan- der passende, original Graupner-Steckverbindungen gleicher Konstruktion und gleichen Materials. • Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Beim Lösen der Steckverbindung nicht an den Kabeln ziehen. -
Seite 8: Zu Ihrer Sicherheit Im Umgang Mit Akkus
Zu Ihrer Sicherheit im Umgang mit Akkus VORSICHT • Akkus vor Staub, Feuchtigkeit, Hitze und Vibrationen schützen. Nur zur Verwendung im Trockenen! • Verwenden Sie keine beschädigten Akkus. • Akkus nicht erhitzen, verbrennen oder kurzschließen. • Bei falscher Behandlung besteht Entzündungs-, Explosions-, Verätzungs- und Verbrennungsgefahr. -
Seite 9: Anschlusspunkte Der Platine
Anschlusspunkte der Platine Hinweis Der Übersichtlichkeit wegen ist in der unteren Abbildung die räum- liche Platzierung der Anschlusspunkte und deren Bezeichnungen entsprechend dem auf der Platine verwendeten Schema vergrößert dargestellt. Beschreibung Kanal 9 mit Schaltfunktion an zur Einstellung des FPV Sendekanals von Pin CS3 oder zum Schalten von LEDs mittels Transistor Kanal 10... - Seite 10 #48474.MPU6000 with betaflight software +5 V DC Telemetry connected to 5 of SUMD receiver SUMD connected to 4/6 of SUMD receiver telemetry half duplex = on, UART6 serial RX on RX1 #48474.MPU6000 with betaflight software +5 V DC Softserial telemetry connected to 5 of SUMD receiver SUMD connected to 6 of SUMD receiver telemetry half duplex = on, Softserial 1 serial RX on RX6...
- Seite 11 #48474.MPU6000 with inav software, special compiled software needed for use of softserial +5 V DC with PWM5 and PWM6 Softserial telemetry connected to 5 of SUMD receiver SUMD connected to 6 of SUMD receiver GPS on Rx1, Tx1 Magnetometer on SCL, SDA telemetry half duplex = off, Softserial 1 serial RX on RX6 diode...
- Seite 12 #48477 with betaflight software +5 V DC Telemetry connected to 5 of SUMD receiver SUMD connected to 6 of SUMD receiver telemetry half duplex = on, RX6 serial RX on RX2 #48477 with inav software GPS on Rx1, Tx1 +5 V DC Telemetry connected to 5 of SUMD receiver Magnetometer on SCL, SDA SUMD connected to 6 of SUMD receiver...
-
Seite 13: Connection Example
80091 48374.Nano Omnibus Nano F4 V5 Pinmap connection HoTT Telemetry on Softserial and OMNIBUS F4 Nano V5 RX serial on RX6 The Omnibus F4 NANO V5 flight controller using MPU 6000 gyro and STM32 F405 MCU, with upgraded BEC design, it works up to 6S. other important features include BetaFlight conigurable OSD, barometer. -
Seite 14: Kanalzuordnung
#16570.123 25mW FPV-transmitter BAND CHANNEL VCC connected to 5V DC (only for Alpha 110 camera, VCC connected to 4.5...5V not for others!) GND connected to AGND Other cameras connect to 5V DC of FC CS3 connected to 1 of SUMD-diversity receiver CS2 connected to 2 of SUMD-diversity receiver GND connected to AGND CS1 connected to 3 of SUMD-diversity receiver... -
Seite 15: Binding
Binding Um eine Verbindung zum Sender aufbauen zu können, müssen Graupner-HoTT-Empfänger zuvor mit mindestens einem Modell- speicher „ihres“ Graupner-HoTT-Senders verbunden werden. Die- ser Vorgang wird üblicherweise mit dem englischen Begriff „Bin- ding“ bezeichnet. Die jeweils anzuwendenden Methoden sind jedoch nicht immer dieselben, weshalb die nachfolgende Schritt-für- Schritt-Anleitung ausschließlich für das Binden eines SUMD Diver-... -
Seite 16: Videosender 16570.123
Ihre Sender-/SUMD Diversity Empfänger-kombination ist betriebsbereit. 7. Blinkt die LED des SUMD Diversity Empfängers dagegen wei- terhin rot, ist das „Binding“ fehlgeschlagen. Verändern Sie ggf. die Positionen der beteiligten Antennen und wiederholen Sie die gesamte Prozedur. Videosender 16570.123 Videokanalumschaltung an den Ausgängen 1-3 mit Videosender 16570.123 In Europa stehen insgesamt vier Videokanäle zur Verfügung. -
Seite 17: Telemetrie«-Menü
»Telemetrie«-Menü Einstellen, Anzeigen Der grundsätzliche Umgang mit dem »Telemetrie«-Menü ist in der TELEMETRIE jeweiligen Senderanleitung bzw. der Anleitung der Smart-Box EINSTELLEN,ANZEIGEN SENSOR beschrieben. Abweichend davon ist lediglich bei bestimmten Emp- ANZEIGE HF STATUS fängern die unter dem Oberbegriff „Einstellen, Anzeigen“ zusam- AUSWAHL ANSAGEN RX DATA mengefasste Menüstruktur. - Seite 18 SENSOR at CH5 • „No“ RECEIVER 1.95 ALARM VOLT: 3.7V Der Anschluss 5 eignet sich zum Betrieb eines Servos oder ver- ALARM TEMP: 65°C PERIOD: 10ms gleichbarer RC-Komponenten. SENSOR at CH5: SUMD at CH6: SUMD • „Yes“ RSSI CH : F.RESET : Der Anschluss 5 eignet sich zum Anschluss von HoTT-Telemet- rie-Sensoren.
-
Seite 19: Rx Free Mixer
RX FREE MIXER Bis zu fünf Mischer können gleichzeitig programmiert werden. Die RX FREE MIXER MIXER: folgenden Einstellungen in diesem Display betreffen immer nur den MASTER CH: in der Zeile „MIXER“ ausgewählten Mischer 1 … 5. SLAVE CH: TRIM: Solange die Wertefelder der Zeilen „MASTER CH“ und „SLAVE CH“ TRAVEL–: 100% TRAVEL+:... - Seite 20 20 / 24 16570 123_V1sh...
- Seite 21 21 / 24 16570 123_V1sh...
-
Seite 22: De - Vereinfachte Konformitätserklärung
DE - VEREINFACHTE KONFORMITÄTSERKLÄRUNG Hiermit erklärt Graupner/SJ, dass der Graupner GR-12L SUMD+T Diversity HoTT Empfänger der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der fol- genden Internetadresse verfügbar: www.graupner.de Hersteller Graupner Co., Ltd Post Code: 14557 8th F, 202 Dong, Chunui Techno-Park II, 18, 198 Street... -
Seite 23: Hinweise Zum Umweltschutz
Zur Reinigung das Produkt nur mit einem trockenen Lappen (keine Reinigungsmittel verwenden!) leicht abreiben. Garantiebedingungen Die Fa. Graupner/SJ GmbH, Henriettenstrasse 96, 73230 Kirchheim/ Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel.
