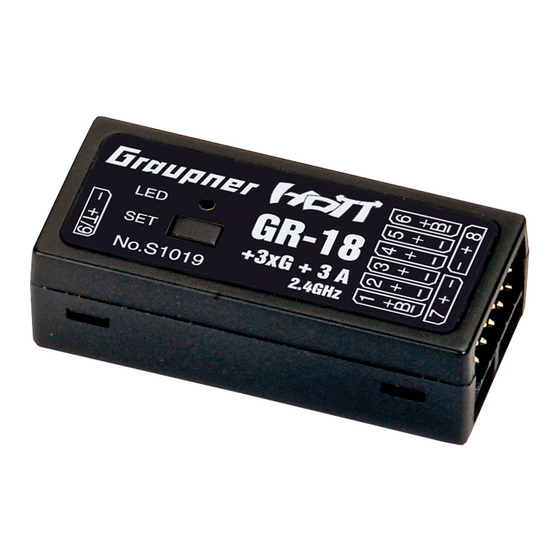

GRAUPNER GR-18 Anleitung
Hott empfänger gr-18
mit firmware für racecopter, copter ohne gps unterstützten flugmodus, 3d copter
Vorschau ausblenden
Andere Handbücher für GR-18:
- Handbuch (80 Seiten) ,
- Gebrauchsanleitung (64 Seiten) ,
- Anleitung (36 Seiten)
Verwandte Anleitungen für GRAUPNER GR-18
Inhaltszusammenfassung für GRAUPNER GR-18

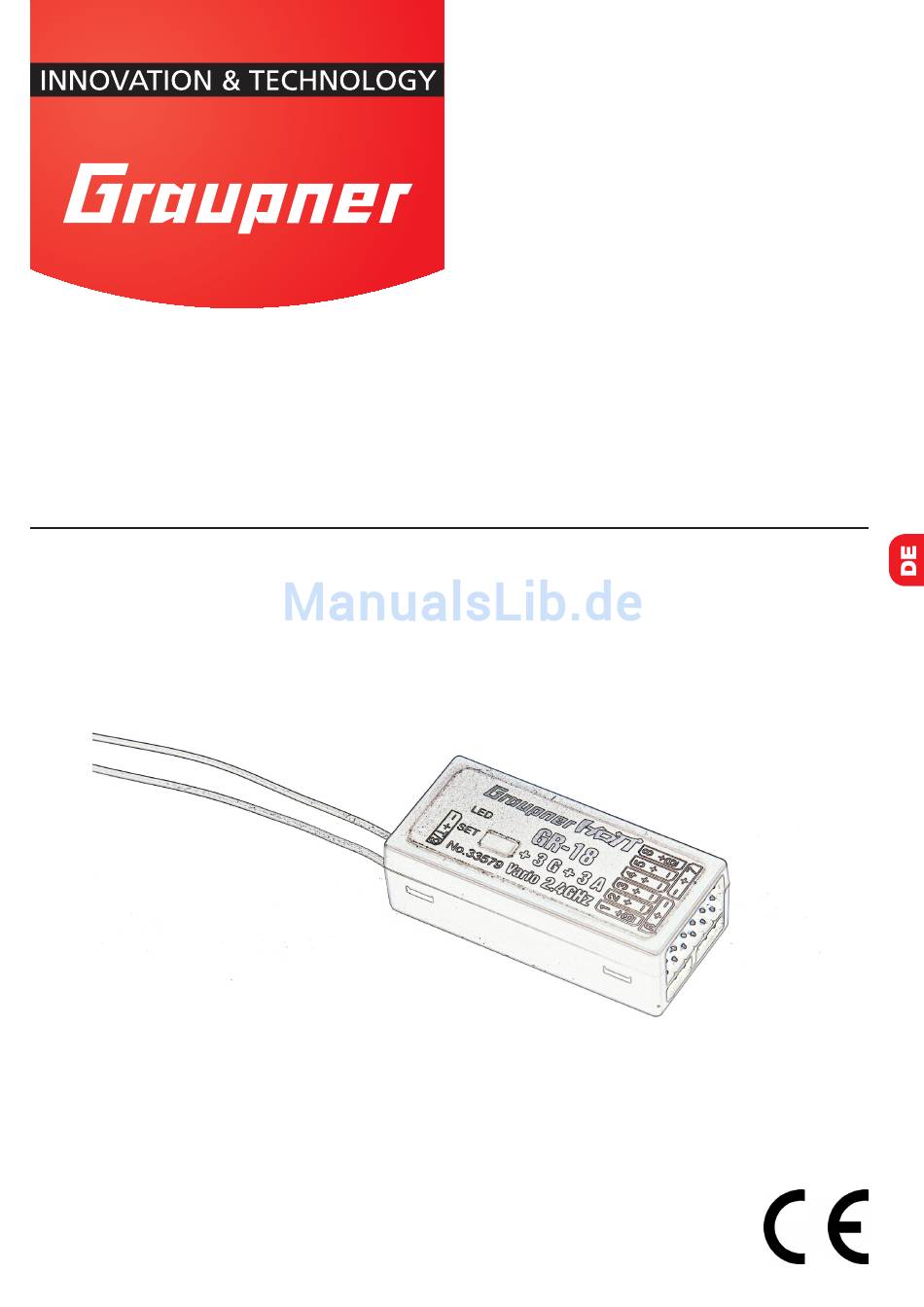

- Seite 1 Anleitung HoTT Empfänger GR-18 mit Firmware für Racecopter, Copter ohne GPS unterstützten Flugmodus, 3D Copter No. 33579 - GR-18 + 3G + 3A Vario No. S1019 - GR-18 + 3G + 3A (ohne Vario)
- Seite 2 2 - 24 GR-18_3D_jh_V1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................4 Servicestellen .................4 Bestimmungsgemäße Verwendung ........5 Lieferumfang ................5 Konformitätserklärung ............5 Symbolbeschreibung ..............6 Sicherheitshinweise ..............6 Einbau im Modell (Copter) ............8 Anschlüsse ................8 Empfängereinstellmenü ............9 Voreinstellungen am Sender ..........10 Initialisierung des Kreisel ............11 Grundeinstellung ..............11 Anschlußskizzen der verschiedenen Coptertypen ....12 Sonderfunktion Kanal 6 ............16 Kreiselzuordnung ..............16 Roll- Nickeinstellungen ............17... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für einen Graupner GR -18 Empfänger entschieden haben. Dieser Empfänger ist extrem vielseitig. Die Anleitung ist für alle auf dem Deckblatt aufgeführten Emp- fänger gültig. Lesen Sie diese Anleitung sorgfältig durch, um die besten Resul- tate mit Ihrem Graupner GR-18 EMPFÄNGER zu erzielen und vor... -
Seite 5: Bestimmungsgemäße Verwendung
Kenntnisse über den Umgang mit ferngesteuer- ten Modellen verfügen, so wenden Sie sich an einen erfahrenen Modellbauer oder an einen Modellbau-Club. Lieferumfang 33579 Empfänger GR-18 oder S1019 Empfänger GR-18 Anleitung Konformitätserklärung 33579 Empfänger GR-18 S1019 Empfänger GR-18 Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen... -
Seite 6: Symbolbeschreibung
Symbolbeschreibung Beachten Sie immer die Informationen, die durch VORSICHT oder WARNUNG mit Warnpiktogrammen gekennzeichnet sind. Das Signalwort weist Sie auf mögliche, schwere Verletzun- WARNUNG gen hin, das Signalwort VORSICHT auf mögliche, leichte Verlet- zungen. Hinweis, Achtung warnt Sie vor möglichen Sachschäden. Sicherheitshinweise Allgemeines Diese Sicherheitshinweise dienen nicht nur zum Schutz des... - Seite 7 Es dürfen nur die von uns empfohlenen Komponenten und Zubehörteile verwendet werden. Verwenden Sie immer nur zueinander passende, original Graupner-Steckverbindun- gen gleicher Konstruktion und gleichen Materials. Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Beim Lösen der Steckverbindung nicht an den Kabeln zie- hen.
-
Seite 8: Einbau Im Modell (Copter)
Fasen. Wenden Sie auf keinen Fall Gewalt an, der Stecker sollte leicht einrasten. Die Buchsen sind entsprechend beschriftet, die braune Litze (-), rot (+) und orange (Signal). Die Servoanschlüsse der Graupner HoTT 2.4-Empfänger sind nummeriert. Der Anschluss Kanal 6 kann auch für das (digi- ... -
Seite 9: Empfängereinstellmenü
Form des „allgemeinen Alarmtons“, eines gleichmäßigen Piep- sen im Rhythmus von ca. einer Sekunde oder der Sprachaus- gabe „Empfängertemperatur“. (Hoehe max): Maximalhöhe (nicht bei S1019 GR-18) Flugmodelle gehören zu den Hier kann eine Maximalhöhe vorgegeben werden, bei deren Luftfahrzeugen (§ 1 Abs. 2 Nr. 9 Erreichen ein Alarm ausgelöst wird, entweder durch das HF-Mo-... -
Seite 10: Voreinstellungen Am Sender
(ZYKLUS): Zykluszeit Bei ausschließlicher Verwendung von Digitalservos kann eine Einstellung nur notwendig wenn Servos für Zusatzfunktio- Zykluszeit von 10 ms eingestellt werden. Im Mischbetrieb oder nen eingebaut sind ausschließlicher Verwendung von Analogservos sollte 20 ms gewählt werden, da Analogservos überfordert sein können und mit „Zittern“... -
Seite 11: Initialisierung Des Kreisel
Wir empfehlen Kanal 5 und Kanal 1 bei den Failsafe Einstellun- Failsafe Einstellung nicht verges- gen auf -100% einzustellen, damit in der Failsafe Situation der sen! Lagemodus aktiv ist und die Motoren stoppen. Programmieren Sie immer den Motorstoppschalter am Sender. Motorstopschalter programmieren! (Siehe Anleitung des Senders) Dieser verhindert ein versehentli- ches Anlaufen der Motoren und verringert somit die Verletzungs-... -
Seite 12: Anschlußskizzen Der Verschiedenen Coptertypen
Anschlußskizzen der verschiedenen Coptertypen Tri L Tri R R+L= Servodrehrichtung R+L= Servodrehrichtung Servo 4= Gier Servo 4= Gier Quadro X Quadro + Hexa V Hexa I Hexa-rotor Y Hexa-rotor IY Octo-rotor I Octo-rotor V Octo-rotor X 12 - 24 GR-18_3D_jh_V1... - Seite 13 Mode Regler einst. für das Einlernen der Regler wird das K1-Signal des Senders direkt an die Fahrtregler weitergegeben. Normal wird für ‚normale‘ Multicopter (ohne Drehrichtungsum- kehr) verwendet. Acro 3D wird für Multicopter, deren Fahrtreglern mit Drehrich- tungsumkehr ausgestattet sind, eingestellt. (Kunstflugmodus) Hinweis: Aus Sicherheitsgründen werden Änderungen bei Type...
- Seite 14 Empfohlene Einstellung des Gasweg Die Motoren armen bei -95%, deshalb begrenzt man bei den Servoeinstellungen den Servoweg auf -94...100%, damit die Motoren im Flug nicht ausgehen können. linear bis Vollgas Gasweg Lagemodus mit Begrenzung Min. Gas WARNUNG Schutzfunktion gegen versehentliches hochlaufen der Motoren.
- Seite 15 Optional: Ist der Motor-Aus Bereich im Lagemodus nicht Optionaler Mischer zur Reduzie- rung des Gasweg im Lagemodus gewünscht, dann reduziert man den unteren Servoweg auf -70%. Damit die Reduzierung keine Auswirkung auf den Dreh- ratenmodus hat, programmiert man die Reduzierung über einen schaltbaren freien Mischer.
-
Seite 16: Sonderfunktion Kanal 6
Sonderfunktion Kanal 6 Die Auto-Flipfunktion ermöglicht Ihnen ganz einfach einen Flip (Überschlag) mit Ihrem Copter durchzuführen. Voraussetzung ist, dass Sie sich im Lagemodus befinden (nicht verfügbar im Drehratenmodus). Die Auto-Flipfunktion muss über den Kanal 6 festgelegt wer- den. Dazu programmieren Sie einen 2-Wege Taster (z.B. Taster 1) im Gebermenü... -
Seite 17: Roll- Nickeinstellungen
100. Wenn der Copter, auf Grund der Gewichtsverteilung, in sei- ner Rollachse agiler als in der Nickachse ist, dann kann hier die Empfindlichkeit der Rollachse verändert werden. Beim Graupner ALPHA RACE 250 Q wird hier zum Beispiel circa 65% eingestellt. -
Seite 18: Multicopter Gier Einstellungen
Nur für Drehratenmode: R/N Drehr I: Stellt den I-Anteil für den Drehratenmodus ein. Bei zu geringen Werten schwingt der Copter langsam. Stoppt er allerdings nach einem Roll- oder Nickbefehl mit einem Überwippen, muss der Wert verringert werden. DREHRATE: Stellt die max. mögliche Drehrate im Drehratenmo- dus ein. -
Seite 19: Firmware Update
7168.S. Die dazu benötigten Programme und Dateien finden Sie bei den entsprechenden Produkten jeweils unter Download auf www. graupner.de. Verbinden Sie das Adapterkabel mit der USB Schnittstelle Best.-Nr. 7168.6. Das Stecksystem ist verpolungssicher, achten Sie auf die kleinen seitlichen Nasen. Wenden Sie auf keinen Fall Gewalt an, der Stecker sollte leicht einrasten. - Seite 20 Der Fortschrittsbalken zeigt die ordnungsgemäße Übertragung an. Die Empfänger-LED leuchtet währenddessen rot und grün, sie blinkt abwechselnd rot und grün sobald die Übertragung beendet ist. Bitte beachten Sie hierzu die ausführliche Updateanleitung unter www.graupner.de im Downloadbereich des jeweiligen Artikels. 20 - 24 GR-18_3D_jh_V1...
-
Seite 21: Hinweise Zum Umweltschutz
Die jeweils aktuelle Version finden Sie im Internet unter www.graupner.de auf der entsprechenden Pro- duktseite. Darüber hinaus übernimmt die Firma Graupner keiner- lei Verantwortung oder Haftung für Fehler oder Ungenauigkei- ten, die in Bau- bzw. Bedienungsanleitungen auftreten können. - Seite 22 22 - 24 GR-18_3D_jh_V1...
- Seite 23 23- 24 GR-18_3D_jh_V1...
- Seite 24 GR-18_3D_jh_V1...
