1

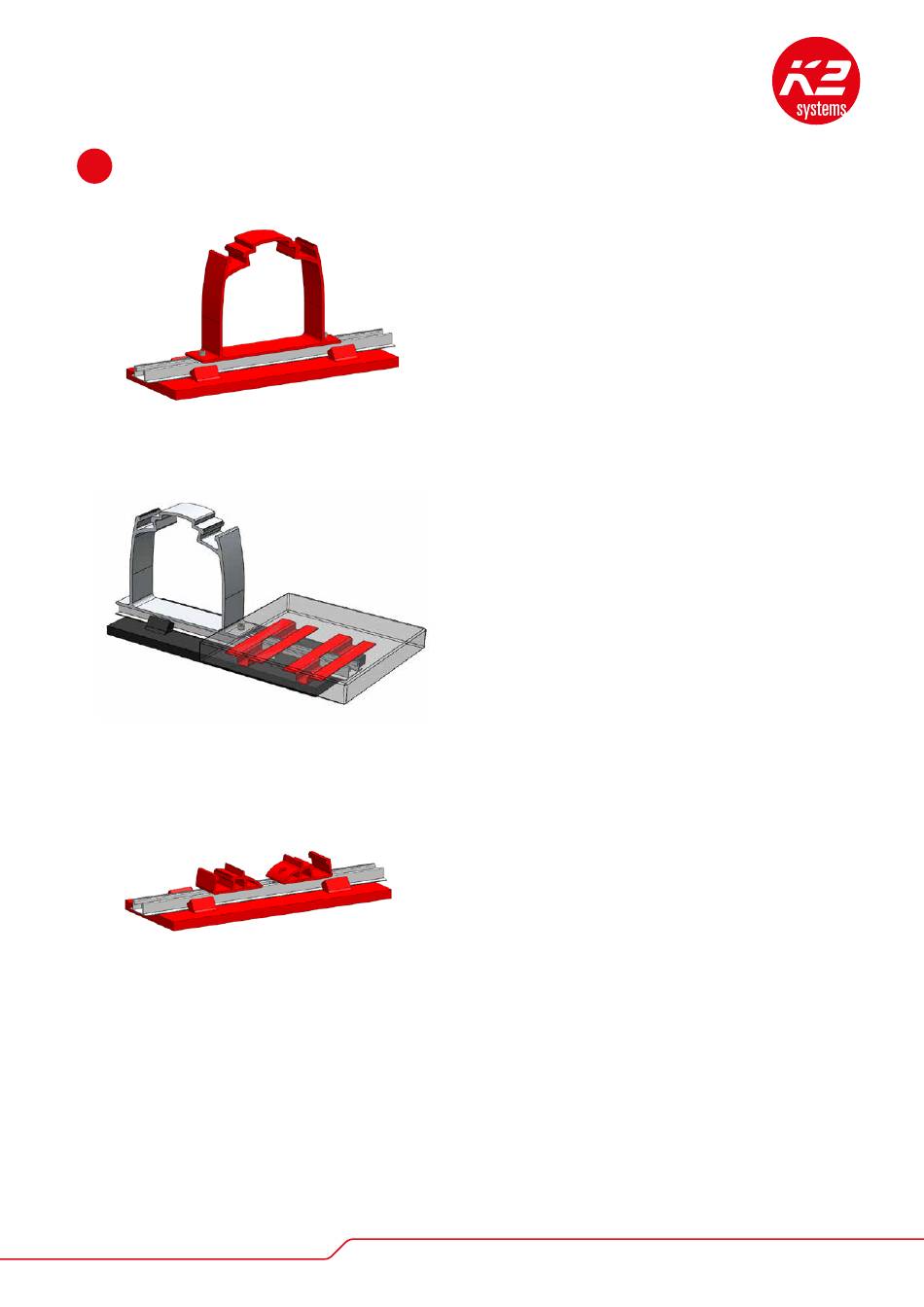

D1000 2.0 UND DOME SD 2.0 VORMONTIEREN:
Die Bautenschutzmatten mit der aluminiumka-
schierten Seite (falls diese verwendet werden) nach
unten verlegen.
SpeedRail auf Bautenschutzmatten legen und über
Rastnasen verbinden.
MK2 Einlegemuttern in die Schienen legen und zur
Arretierung um 90° im Uhrzeigersinn drehen.
D-Dome 2.0 mit je zwei Zylinderkopfschrauben
und zwei MK2 auf der SpeedRail fixieren.
Ist eine Ballastierung mit K2 SpeedPortern vorgese-
hen, muss der D-Dome 2.0 versetzt auf der Spee-
dRail fixiert werden. So können noch zwei Speed-
Porter montiert werden.
Den D-Dome 2.0 mit einem Abstand von 2 cm vom
Schienenrand fixieren. Die SpeedPorter neben dem
D-Dome 2.0 einstecken.
Der Abstand der SpeedPorter zueinander richtet
sich nach der Größe der gewählten Ballastierungs-
steine, maximal können Steine von 20 cm Breite
verwendet werden.
Anzugsdrehmoment: 16 Nm
Auf beiden Seiten des D-Dome 2.0 jeweils zwei
Dome SD auf einer SpeedRail positionieren und
über Zylinderkopfschrauben und der MK2 fixieren.
Die Dome SDs können auf Anschlag montiert wer-
den, es wird ein fußbreiter Abstand (max. 26 cm)
für evtl. Wartungsarbeiten empfohlen.
Der parallele Abstand zwischen den SpeedRails
wird durch die Modulbreite (950-1100 mm) defi-
niert und ergibt sich automatisch bei Montage auf
Anschlag.
9
