alternatIvemontaGe D-Dome mIt sPeeDraIl aUF traPezblech

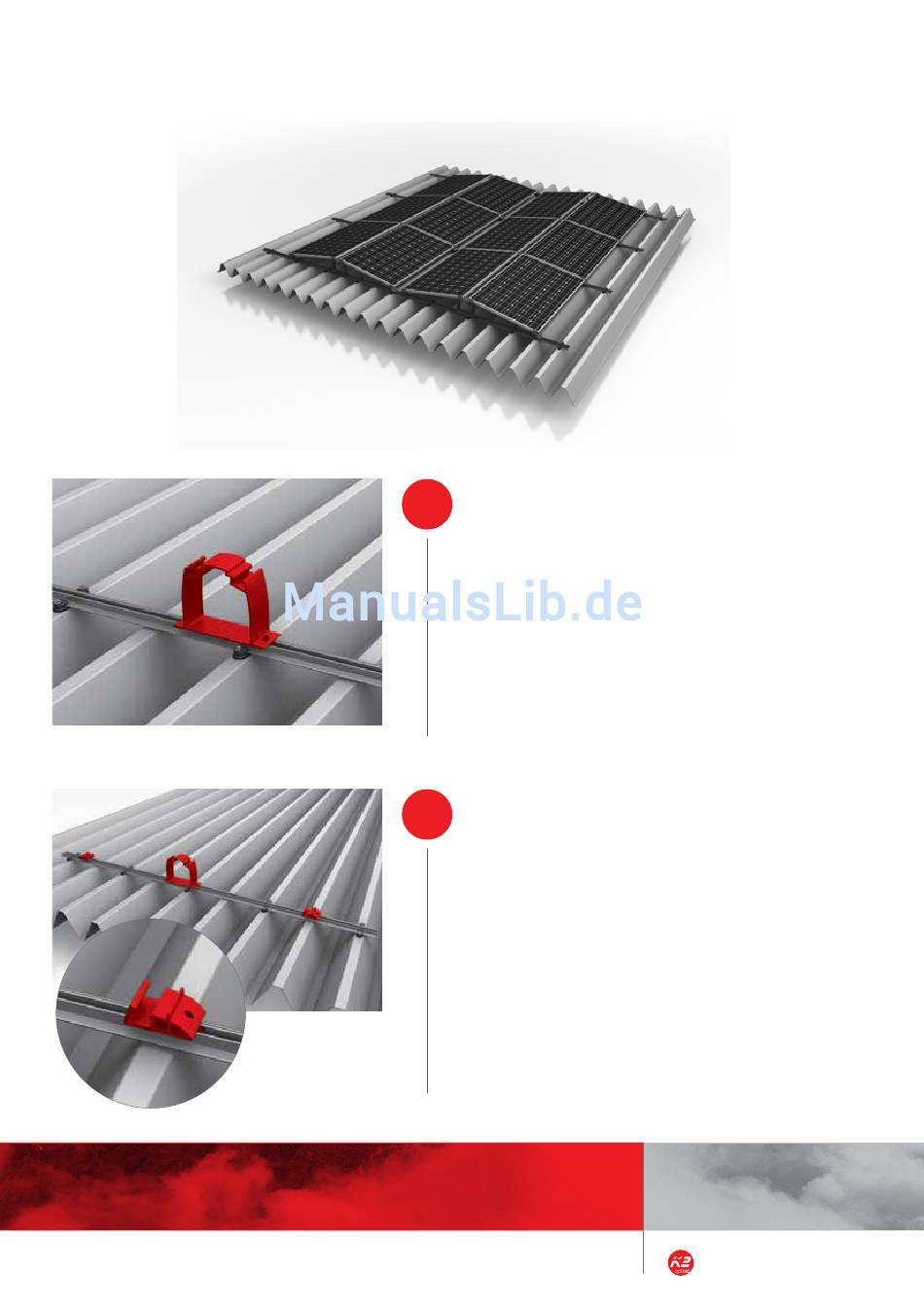

Dome D1000 monTieren

16b
von 20
zwei M K2 einlegemuttern in die schiene einlegen und zur
arretierung um 90° im uhrzeigersinn drehen. Danach den
Dome D1000 auf die schiene legen und mit zwei
zylinderschrauben mit innensechskant M8x20 und siche-
rungsscheiben s8 befestigen.
anzugsdrehmoment: 16 nm
Benötigte Materialien: Dome D1000, M K2 einlegemutter,
zylinderschraube mit innensechskant M8x20,
sicherungsscheibe s8
monTage Dome SD
17b
von 20
auf beiden seiten des Dome D1000 jeweils eine M K2
einlegemutter in die schiene einlegen und zur arretierung
um 90° im uhrzeigersinn drehen. Danach zwei Dome sD
auf die schiene legen und mit einer zylinderschaube mit
innensechskant M8x20 und sicherungsscheibe s8 handfest
fixieren. Beide Dome sD gemäß nebenstehender grafik aus-
richten. Der abstand zwischen Dome sD und Dome D1000
entspricht jeweils circa der Modulbreite.
Benötigte Materialien: Dome sD, M K2 einlegemutter, zylin-
derschraube mit innensechskant M8x20,
sicherungsscheibe s8
Montage Dome auf Trapezblech System
