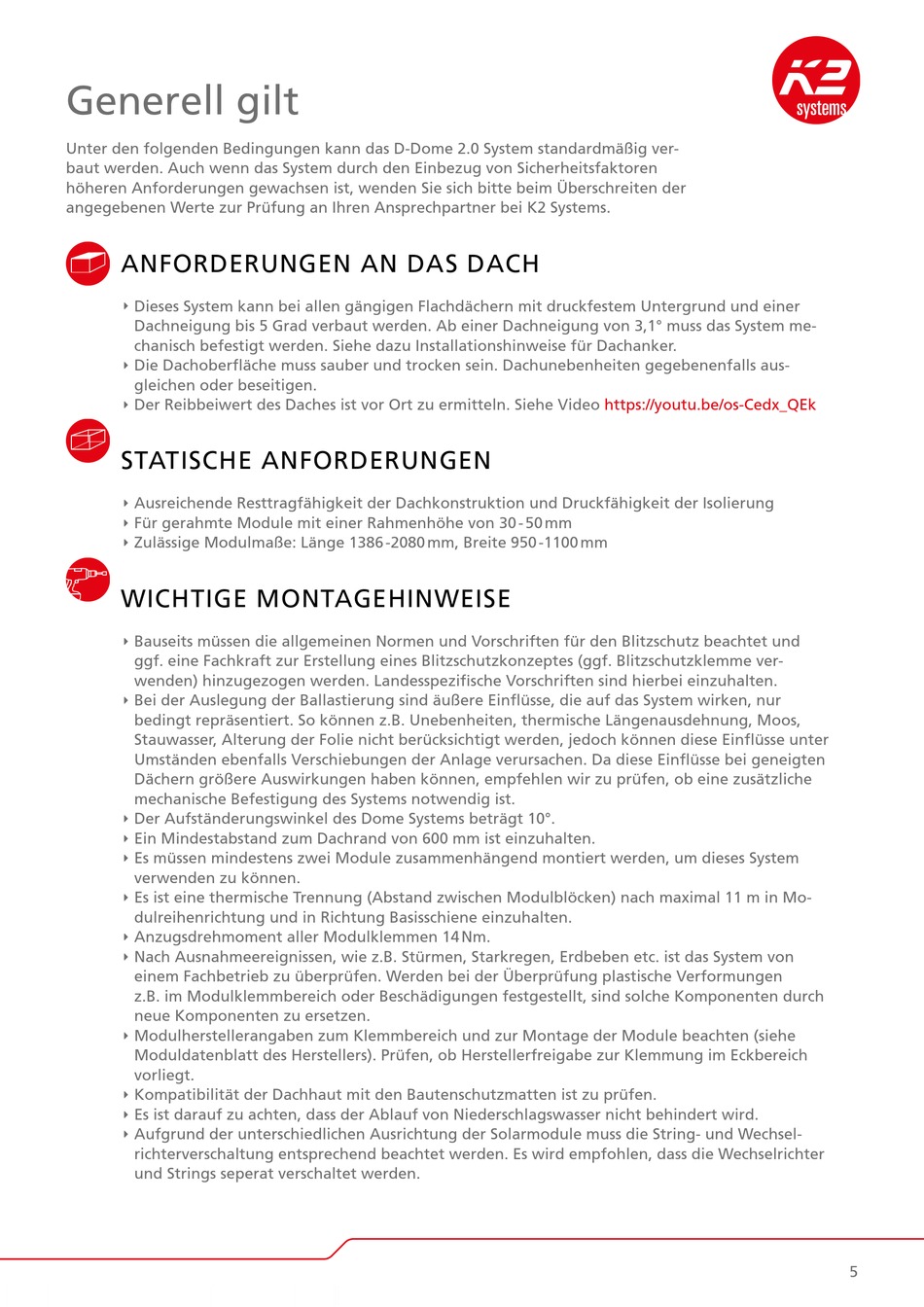

Generell gilt
Unter den folgenden Bedingungen kann das D-Dome 2.0 System standardmäßig ver-
baut werden. Auch wenn das System durch den Einbezug von Sicherheitsfaktoren
höheren Anforderungen gewachsen ist, wenden Sie sich bitte beim Überschreiten der
angegebenen Werte zur Prüfung an Ihren Ansprechpartner bei K2 Systems.
ANFORDERUNGEN AN DAS DACH
T Dieses System kann bei allen gängigen Flachdächern mit druckfestem Untergrund und einer
Dachneigung bis 5 Grad verbaut werden. Ab einer Dachneigung von 3,1° muss das System me-
chanisch befestigt werden. Siehe dazu Installationshinweise für Dachanker.
T Die Dachoberfläche muss sauber und trocken sein. Dachunebenheiten gegebenenfalls aus-
gleichen oder beseitigen.
T Der Reibbeiwert des Daches ist vor Ort zu ermitteln. Siehe Video
STATISCHE ANFORDERUNGEN
T Ausreichende Resttragfähigkeit der Dachkonstruktion und Druckfähigkeit der Isolierung
T Für gerahmte Module mit einer Rahmenhöhe von 30 - 50 mm
T Zulässige Modulmaße: Länge 1386 -2080 mm, Breite 950 -1100 mm
WICHTIGE MONTAGEHINWEISE
T Bauseits müssen die allgemeinen Normen und Vorschriften für den Blitzschutz beachtet und
ggf. eine Fachkraft zur Erstellung eines Blitzschutzkonzeptes (ggf. Blitzschutzklemme ver-
wenden) hinzugezogen werden. Landesspezifische Vorschriften sind hierbei einzuhalten.
T Bei der Auslegung der Ballastierung sind äußere Einflüsse, die auf das System wirken, nur
bedingt repräsentiert. So können z.B. Unebenheiten, thermische Längenausdehnung, Moos,
Stauwasser, Alterung der Folie nicht berücksichtigt werden, jedoch können diese Einflüsse unter
Umständen ebenfalls Verschiebungen der Anlage verursachen. Da diese Einflüsse bei geneigten
Dächern größere Auswirkungen haben können, empfehlen wir zu prüfen, ob eine zusätzliche
mechanische Befestigung des Systems notwendig ist.
T Der Aufständerungswinkel des Dome Systems beträgt 10°.
T Ein Mindestabstand zum Dachrand von 600 mm ist einzuhalten.
T Es müssen mindestens zwei Module zusammenhängend montiert werden, um dieses System
verwenden zu können.
T Es ist eine thermische Trennung (Abstand zwischen Modulblöcken) nach maximal 11 m in Mo-
dulreihenrichtung und in Richtung Basisschiene einzuhalten.
T Anzugsdrehmoment aller Modulklemmen 14 Nm.
T Nach Ausnahmeereignissen, wie z.B. Stürmen, Starkregen, Erdbeben etc. ist das System von
einem Fachbetrieb zu überprüfen. Werden bei der Überprüfung plastische Verformungen
z.B. im Modulklemmbereich oder Beschädigungen festgestellt, sind solche Komponenten durch
neue Komponenten zu ersetzen.
T Modulherstellerangaben zum Klemmbereich und zur Montage der Module beachten (siehe
Moduldatenblatt des Herstellers). Prüfen, ob Herstellerfreigabe zur Klemmung im Eckbereich
vorliegt.
T Kompatibilität der Dachhaut mit den Bautenschutzmatten ist zu prüfen.
T Es ist darauf zu achten, dass der Ablauf von Niederschlagswasser nicht behindert wird.
T Aufgrund der unterschiedlichen Ausrichtung der Solarmodule muss die String- und Wechsel-
richterverschaltung entsprechend beachtet werden. Es wird empfohlen, dass die Wechselrichter
und Strings seperat verschaltet werden.
https://youtu.be/os-Cedx_QEk
5
