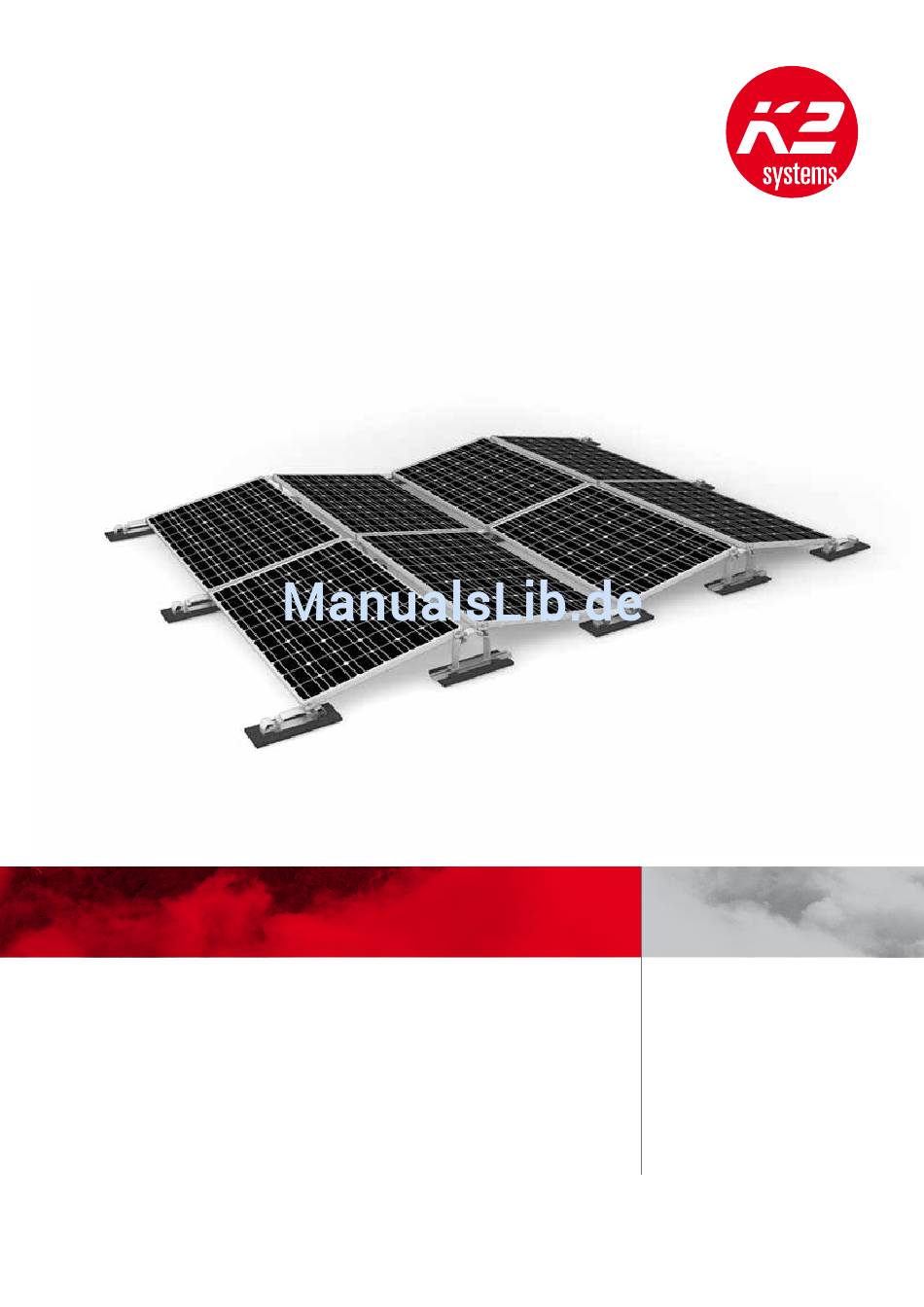

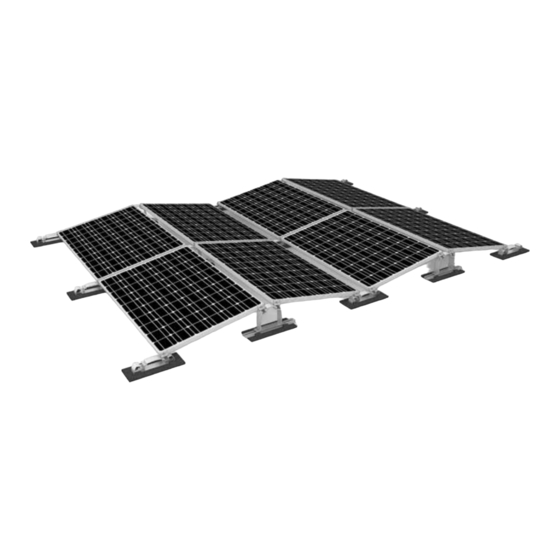

- Seite 1 Mounting systems for solar technology Montageanleitung D-Dome 2.0 SyStem...
-
Seite 2: Inhaltsverzeichnis
InhaltsverzeIchnIs inHaltsverzeicHnis Das unterneHMen sicHerHeitsBestiMMungen BenÖtigtes Material BenÖtigtes WerKzeug Montage inhalt 2 | 16... -
Seite 3: Partner Mit System
Die erfahrungen aus dem persönlichen Dialog mit unseren Kunden bilden die grundlage für die permanente optimierung unserer Produktpalette. Das team von K2 systems freut sich auf eine erfolgreiche zusammenarbeit. GePrÜFte QUalItÄt – mehrFach zertIFIzIert K2 systems steht für sichere verbindung, höchste Qualität und Präzision. -
Seite 4: Allgemeine Sicherheitshinweise
Die gewährleistung ist in soweit ausgeschlossen ¬ Bei Missachtung unserer allgemeinen sicherheitshinweise sowie beim ein- oder anbau von Bauteilen des Wettbewerbs behält sich die K2 systems gmbH den Haftungsausschluss vor. ¬ Wenn alle sicherheitshinweise beachtet werden und die anlage sachgemäß installiert wird, besteht ein Produktgarantie-anspruch von 12 Jahren! Bitte beachten sie unsere garantie-Bedingungen, welche einzusehen sind unter www.k2-systems.com/downloads/produktinformationen.html. -
Seite 5: Unerlässlich: Das Benötigte Material
UnerlÄsslIch: Das benötIGte materIal um das K2 systems Montage-system D-Dome montieren zu können, sind alle im Folgenden aufgelisteten sys- temkomponenten zwingend erforderlich. Die Berechnung der stückzahlen erfolgt anhand der jeweiligen anfor- derung. Die aufgeführte artikelnummer erleichtert den artikelabgleich. Montageschiene K2 speedrail 22; 520 mm... - Seite 6 K2 zylinderschraube mit unterkopfverzahnung | artikel-nummer anlagenspezifisch M8 nach Din 912/en iso 4762 Material: edelstahl a2, sW 6 mm K2 Modulendklemme standard set | artikel-nummer anlagenspezifisch set besteht aus: ¬ 1 Modulendklemme, aluminium pressblank/ schwarz eloxiert ¬ 1 zylinderschraube mit unterkopfverzahnung M8, sW 6 mm, edelstahl a2 ¬...
-
Seite 7: Benötigtes Werkzeug
DIe WerkzeUGÜbersIcht Montage-systeme von K2 systems sind für eine möglichst mühelose Montage optimiert. lediglich das Werk- zeug, das dazu benötigt wird, ist nicht im lieferumfang enthalten. Hier haben wir es auf einen Blick zusammengestellt: Drehmomentschlüssel sW 5 mm und 6 mm (sW=schlüsselweite) -
Seite 8: Generell Gilt
á 3 Doppelaufständerungen (insgesamt 6 Module) zusammen- hängend montiert werden, um dieses system verwenden zu können. ¬ Das K2 D-Dome 2.0 system ist für Module mit einer rahmenhöhe von 30 - 50 mm geeignet. rahmenlose Module können bei diesem system nicht verwendet werden. ¬... - Seite 9 D-Dome 2.0 system : schrItt FÜr schrItt D1000 2.0 unD Dome SD 2.0 vormontieren: von 4 Die Bautenschutzmatten mit der aluminiumka- schierten seite (falls diese verwendet werden) nach unten verlegen. speedrail auf Bautenschutzmatten legen und über rastnasen verbinden. M K2 einlegemuttern in die schienen legen und zur arretierung um 90°...
-
Seite 10: Auslegung
Dome Komponenten grob auf dem Dach verteilen ¬ erste reihe an der linie ausrichten ¬ von einer seite ausgehend mit Hilfe der Module auf anschlag montieren. Die abstände ergeben sich automatisch durch die Modulmaße und vormontierte Komponenten. Montage D-Dome 2.0 system 10 | 16... - Seite 11 ¬ Falls nötig, Ballastierung im Dome D1000 2.0 oder mittels short Porter/Porter vornehmen. siehe s. 13 ff. ¬ gegenüberliegende Module auf anschlag montieren ¬ sitz der Klemmen beachten Montage D-Dome 2.0 system 11 | 16...
- Seite 12 Dazu M K2 des sets in die nut des D1000 2.0 und des sD 2.0 legen und um 90 ° drehen. Klemmen an die Modulrahmen anlegen und fixieren. anzugsdrehmoment: 14 nm Montage D-Dome 2.0 system 12 | 16...
-
Seite 13: System Ballastieren
Bei verwendung von short Porter und Porter Modulneigung beachten! Bei Ballastierung über 100 kg bitten wir um rücksprache mit unseren K2 technikmitarbeitern. * unverbindliche richtwerte ballastieren ohne zusatzartikel: ein bis zwei Ballastierungssteine in die Hohlkammer des D1000 2.0 legen. Montage D-Dome 2.0 system 13 | 16... - Seite 14 M K2 einlegemuttern und senkkopf- schrauben befestigen. Der abstand der Porter zueinander richtet sich nach der größe der gewählten Ballastierungssteine; die maximale Breite der steine beträgt 50 cm. anzugsdrehmoment: 16 nm Montage D-Dome 2.0 system 14 | 16...
- Seite 15 DAnK, DASS Sie SicH für ein K2 montAge-SyStem fertig! entScHieDen HAben. systeme von K2 systems sind schnell und einfach zu montieren. Wir hoffen, diese anleitung hat ihnen dabei geholfen. Für anregungen, Fragen oder verbesserungsvorschläge stehen wir ihnen gerne zur verfügung. alle Kontaktdaten finden sie unter: http://www.k2-systems.de/kontakt.html...
-
Seite 16: Service-Hotline
Mounting systems for solar technology service-Hotline montageanleitung D-Dome 2.0 | D2 | 0915 | Änderungen vorbehalten Produktabbildungen sind beispielhafte abbildungen und können vom original abweichen. +49 (0)7159 42059-0 info@k2-systems.de...
