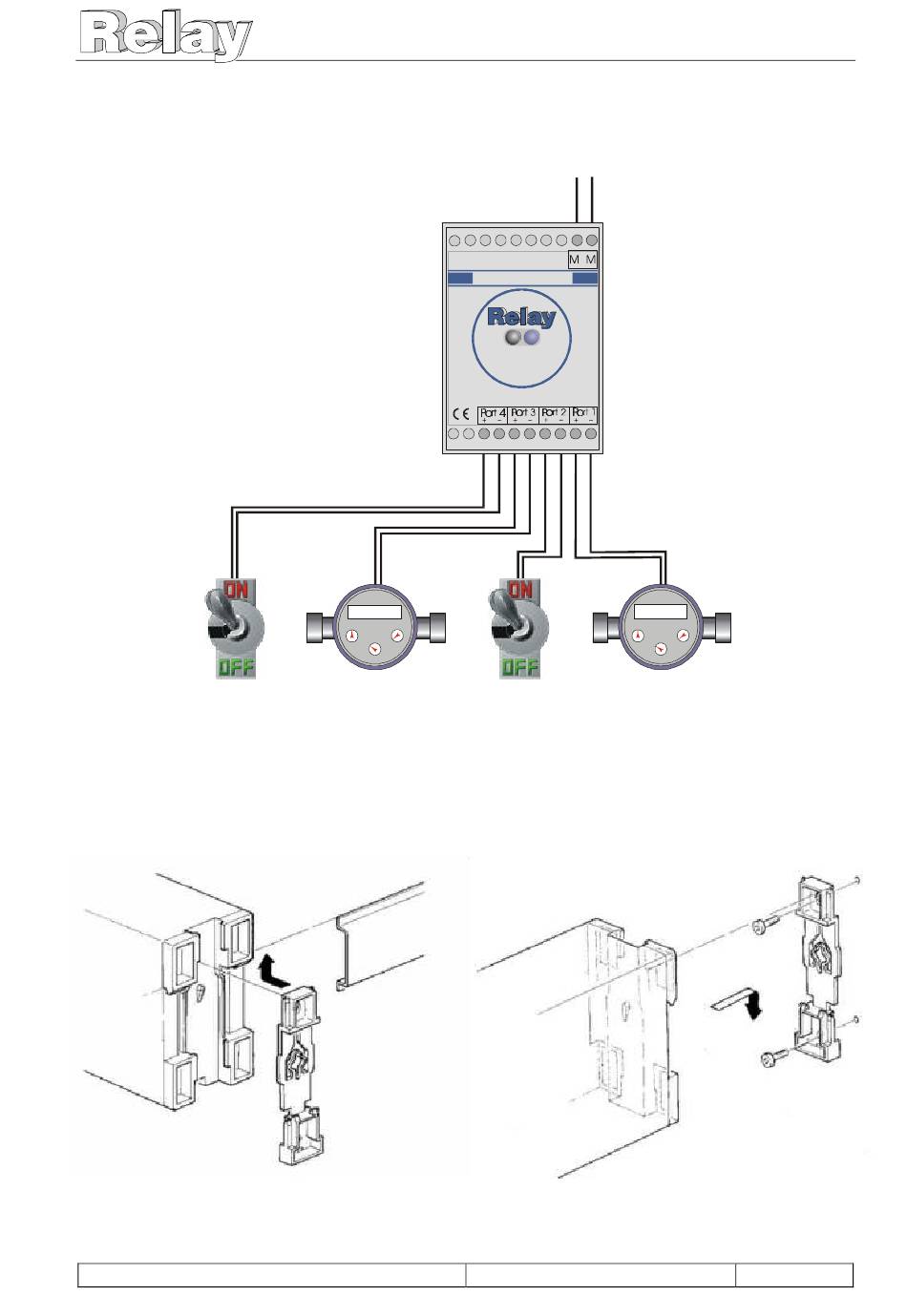

Die folgendende Graphik stellt das Anschlußschema im Tarifmodus mit 2 Zählern als
Pulsgeber und je einem Tarifsignalgeber dar:
M-Bus
PadPuls M4L
001234,3
001234,3
3
3
m
m
Pulses A
Pulses B
Tariff A
Tariff B
2.4 Anbringung des Gehäuses
Die Gehäuserückseite des PadPuls M4L besitzt eine spezielle Vorrichtung zur Anbrin-
gung auf einer Hutschiene nach DIN EN 50022. Diese Vorrichtung kann auch abge-
nommen und umgedreht und mit zwei Schrauben auf einer Wand befestigt werden
Schienenmontage
Wandmontage
PadPuls M4L Bedienungsanleitung
27.09.01, Version 1.5
