4 Anwendung und Planung
Bei der verzögerten Scharfschaltung wird die Scharfschalteinrichtung
innerhalb des Sicherungsbereiches montiert. Der Benutzer löst dort die
Scharfschaltung aus und eine Verzögerungszeit startet, während der er das
Gebäude verlassen kann. Nach Ablauf der Zeit oder auch bei Verriegelung
der Tür wird das System endgültig scharfgeschaltet. Während der
Verzögerungszeit sind alle Zugangsmelder, die auf dem Weg zwischen
Scharfschalteinrichtung und Tür liegen, unscharf.

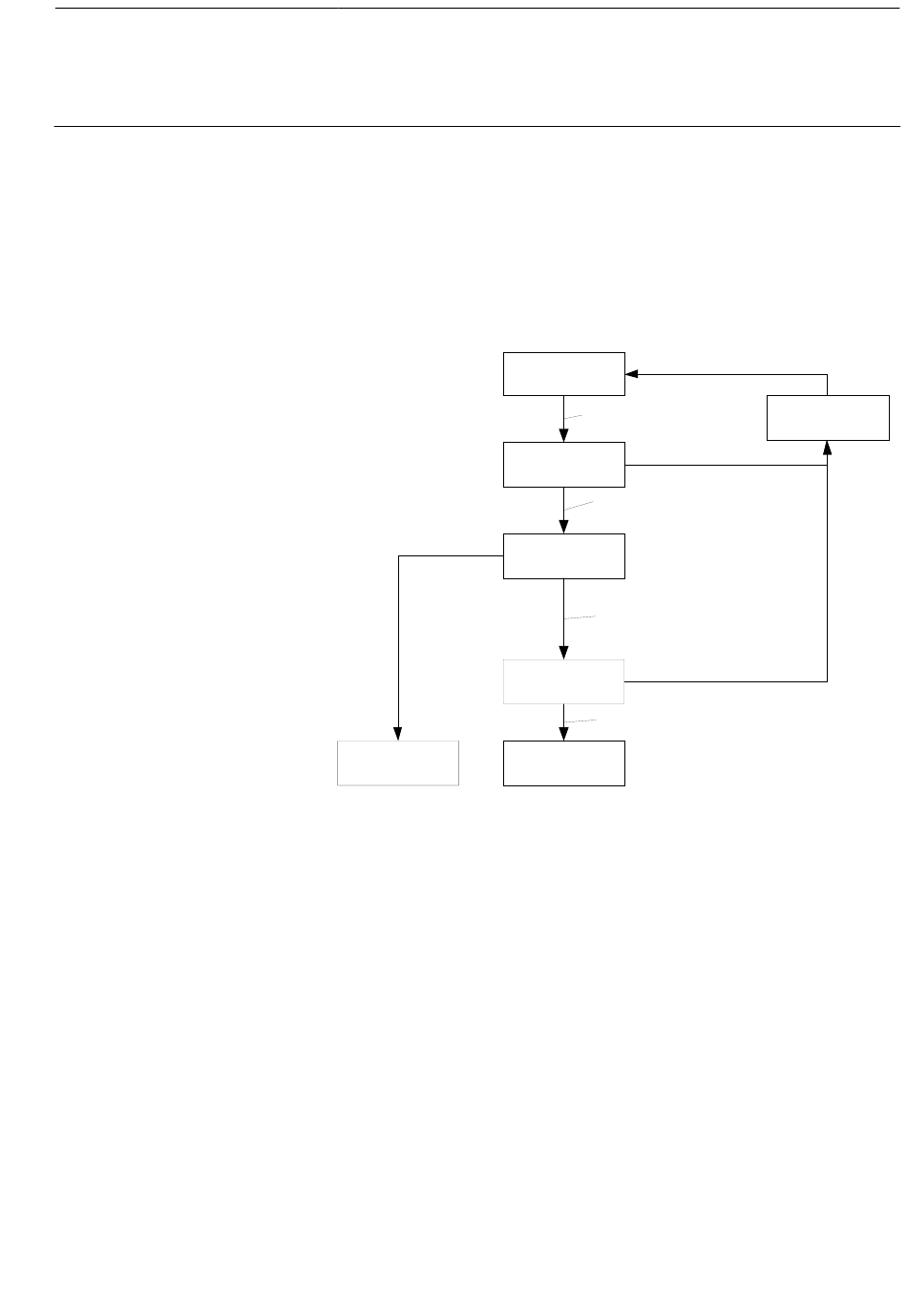

Ablaufdiagramm der Scharfschaltung
Melder ausgelöst,
(außer verzögerer
Melder)
Verzögerungszeit
verzögerte Melder
Externer Alarm
Abb. 29: Ablauf der verzögerten Scharfschaltung
1.
Der Benutzer sendet eine Scharfschaltanforderung. Die folgenden
Scharfschaltkriterien werden überprüft. Wenn
- ein Melder ausgelöst hat (z.B. Fenster offen)
- die Anlage in Störung ist oder
- die Anlage nach einem Alarm noch nicht zurückgesetzt wurde
wird die Scharfschaltung mit einer Fehlermeldung abgebrochen. Dem
Benutzer kann eine Fehlermeldung angezeigt werden (Objekt „Fehler
Scharfschaltung" für eine parametrierbare Zeit auf „1" gesetzt).
Eine technische Meldung verhindert die Scharfschaltung nicht!
2.
Die Verzögerungszeit wird aktiviert. Alle Melder mit Ausnahme der
Zugangsmelder, die den Weg von der Scharfschalteinrichtung zur Tür
überwachen, werden scharf geschaltet.
Über das Objekt „Verzögerungszeit aktiv" kann der Benutzer gewarnt
werden.
3.
Wird während der Verzögerungszeit ein normaler Einbruchmelder
ausgelöst, wird ein externer Alarm ausgelöst.
4.
Die endgültige Scharfschaltung erfolgt entweder nach Ablauf der
Verzögerungszeit oder, wenn es so parametriert wurde, beim Schließen
des letzten offenen Melders vom Typ „Einbruchmelder (Zugang,
Außenhaut)". Zuvor werden die Zugangsmelder überprüft. Hat einer von
Unscharf
Anforderung „verzögert
scharf schalten"
Überprüfung der
Kriterien nicht OK
Kriterien
Kriterien OK
Warten
Ende der Verzögerungszeit
oder
Anforderung „sofort scharf schalten"
Verzögerter Melder nicht OK
Überprüfung
Verzögerte Melder OK
Scharf
Fehlermeldung
