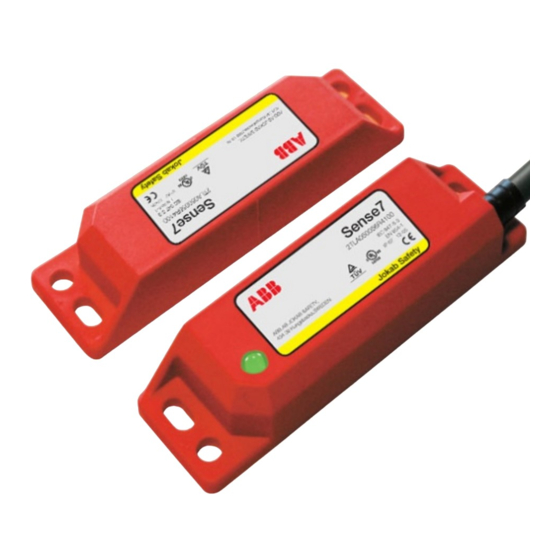

- Seite 1 Originalbetriebsanleitung Sense7-Serie Berührungsloser Sicherheitsverriegelungsschalter mit Kodierung ABB Jokab Safety Varlabergsvägen 11, SE-434 39 Kungsbacka, Sweden www.abb.com/jokabsafety...
-
Seite 2: Dieses Dokument Sollte Gelesen Und Verstanden Werden
Ihren ABB JOKAB SAFETY -Vertreter, wenn Sie Fragen oder Anregungen haben. GARANTIE Falls kein anderer Zeitraum angegeben wurde, gewährleistet ABB JOKAB SAFETY für die Dauer von einem Jahr ab dem Kaufdatum bei ABB JOKAB SAFETY, dass die Produkte frei von Material- und Verarbeitungsfehlern sind. -
Seite 3: Inhaltsverzeichnis
Installation und Wartung ........................7 Installation und Wartung ............................7 Wartung ..................................7 Minimaler Sicherheitsabstand ........................... 8 Elektrische Anschlussmöglichkeiten....................9 Modellübersicht ..........................11 Zubehör ................................... 11 Abmaße .................................. 11 Technische Daten ..........................12 EG-Konformitätserklärung ........................ 14 2TLC172249M0101, Rev. B www.abb.com/jokabsafety 2013-05-20... -
Seite 4: Einführung
Sicherheitskreis erforderlich sind. Zielgruppe Dieses Dokument ist für befugtes Installationspersonal vorgesehen. Voraussetzungen Es wird davon ausgegangen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: • Grundkenntnisse der ABB Jokab Safety-Produkte. • Kenntnisse über Sicherheitsverriegelungsschalter. • Kenntnisse der Maschinensicherheit. Besondere Hinweise Achten Sie auf folgende besondere Hinweise in diesem Dokument: Gefahr von Personenschäden! -
Seite 5: Übersicht
Hochglanzoberfläche (Ra4) und ist für CIP-Reinigung geeignet (gemäß der EHEDG Richtlinien). Beide Varianten entsprechen der Schutzkapselung bis IP69K und sind bei Reinigungsmittel, Hochdruck sowie hohen Temperaturen beständig. Achtung! Die Befestigung des Betätigers muss so erfolgen, dass keine Manipulation mit handelsüblichem Werkzeug möglich ist. 2TLC172249M0101, Rev. B www.abb.com/jokabsafety 2013-05-20... -
Seite 6: Anschlüsse
Kontakt 3 BRAUN (OUT) EMPFÄNGER EMPFÄNGER Aktor Kabelaufbau ExterneVersorgungs- ROT (24VDC) spannung BLAU (0VDC) 24VDC SCHWARZ (IN) Öffner Kontakt 1 WEISS (OUT) GRÜN (OUT) Öffner Kontakt2 GELB (IN) BRAUN (OUT) Schließer Stift-Konfigurationen Hilfskontakt ORANGE (IN) 2TLC172249M0101, Rev. B www.abb.com/jokabsafety 2013-05-20... -
Seite 7: Installation Und Wartung
Sicherheitsfunktionen korrekt funktionieren. Achtung! Im Falle eines Versagens oder bei Schäden am Produkt wenden Sie sich bitte an den nächsten ABB Jokab Safety Kundendienst oder Händler. Versuchen Sie nicht, das Produkt selbst zu reparieren, da aus Versehen bleibende Schäden am Produkt hinterlassen werden können, die die Sicherheit des Gerätes beeinträchtigen, was... -
Seite 8: Minimaler Sicherheitsabstand
Finger oder eine Hand durch die Öffnung zu stecken, bevor ein Stoppsignal generiert wird In einigen Fällen kann T durch die Beschaffenheit der Schutzeinrichtung reduziert werden. Siehe EN ISO 13855 für weitere Details und EN ISO 13857 für spezifizierte Werte. 2TLC172249M0101, Rev. B www.abb.com/jokabsafety 2013-05-20... -
Seite 9: Elektrische Anschlussmöglichkeiten
Elektrische Anschlussmöglichkeiten Anschlussbeispiel für den Anschluss von Sense7 an ein Sicherheitsrelais RT6 2TLC172249M0101, Rev. B www.abb.com/jokabsafety 2013-05-20... - Seite 10 2TLC172249M0101, Rev. B www.abb.com/jokabsafety 2013-05-20...
-
Seite 11: Modellübersicht
10 m Kabel, 2NC/1NO, LED, Edelstahl Sense7Z 2TLA050056R2120 250 mm Kabel mit M12, 2NC/1NO, LED, Edelstahl Zubehör Artikelnummer Beschreibung Sense7, Betätiger 2TLA050040R0211 Ersatzbetätiger, Kunststoff Sense7, 2TLA050040R0212 Ersatzbetätiger, Edelstahl Edelstahlbetätiger Abmaße Sense7 Sense7Z Hinweis: Alle Maße in mm. 2TLC172249M0101, Rev. B www.abb.com/jokabsafety 2013-05-20... -
Seite 12: Technische Daten
Technische Daten Hersteller Adresse ABB JOKAB SAFETY Varlabergsvägen 11 SE-434 39 Kungsbacka Sweden Elektrische Kenndaten Schaltstrom min. 10 VDC 1mA Spannungsfestigkeit 250 VAC Sicherheitskanal 1 Öffner 24 VDC 0,2 A max. Schaltleistung Sicherheitskanal 2 Öffner 24 VDC 0,2 A max. Schaltleistung Sicherheitskanal 3 Schließer... - Seite 13 Intervall der Wiederholungsprüfung 47 Jahre (Lebensdauer) MTTF 470 Jahre (8 Zyklen pro Stunde/24 Std. pro Tag/365 Tage) Zertifizierungen TÜV, cULus Information in Bezug auf UL 508 Kapselung Typ 1 Kontrollnr.: 48W5 max. Temp.: 70ºC (Kunststoff-Ausführung), 90ºC (Edelstahl) 2TLC172249M0101, Rev. B www.abb.com/jokabsafety 2013-05-20...
-
Seite 14: Eg-Konformitätserklärung
EG-Konformitätserklärung ABB JOKAB SAFETY Varlabergsvägen 11, SE-434 39 Kungsbacka, Sweden www.abb.com/jokabsafety 2TLC172249M0101, Rev. B www.abb.com/jokabsafety 2013-05-20...
