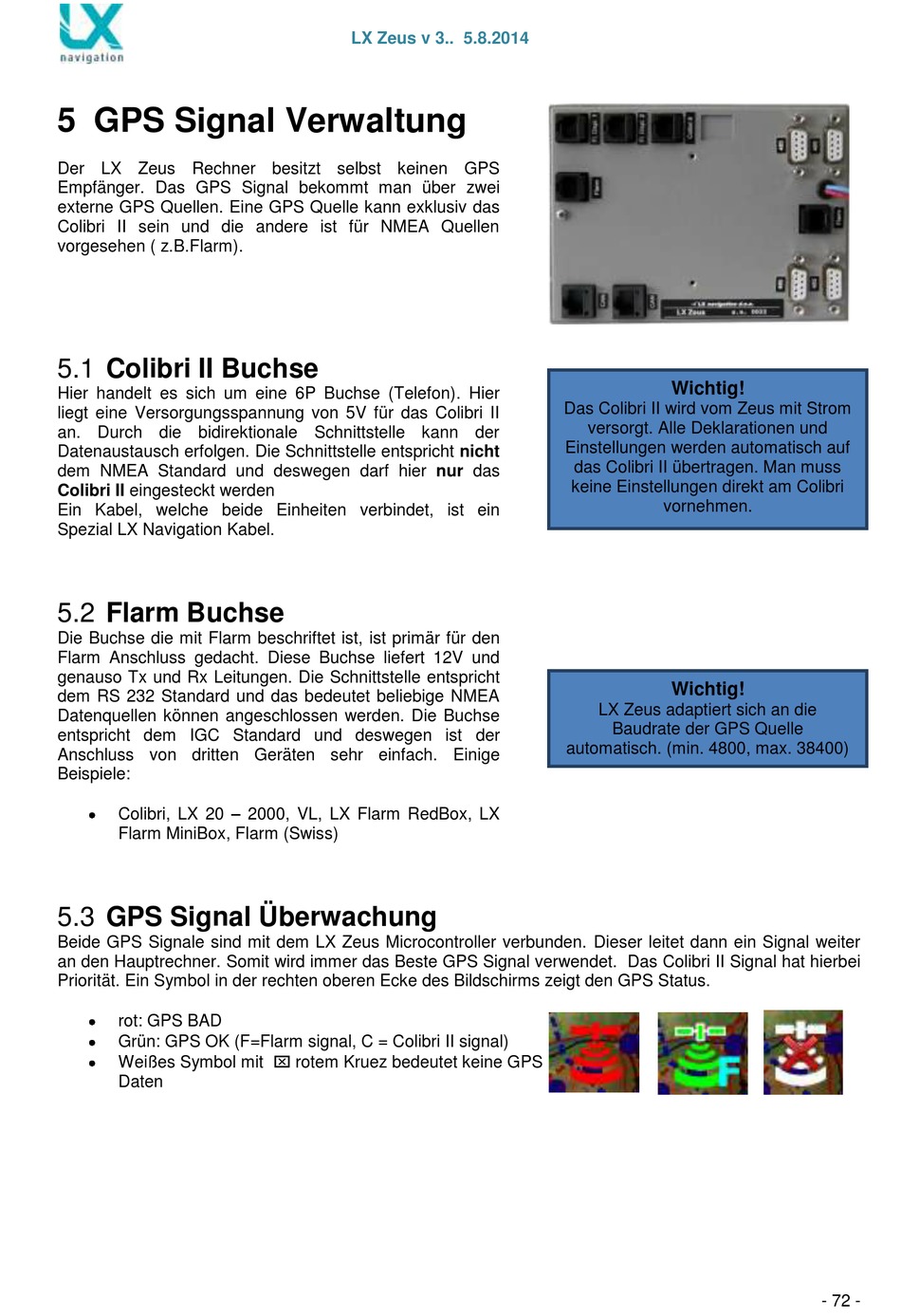

5 GPS Signal Verwaltung
Der LX Zeus Rechner besitzt selbst keinen GPS
Empfänger. Das GPS Signal bekommt man über zwei
externe GPS Quellen. Eine GPS Quelle kann exklusiv das
Colibri II sein und die andere ist für NMEA Quellen
vorgesehen ( z.B.Flarm).
5.1 Colibri II Buchse
Hier handelt es sich um eine 6P Buchse (Telefon). Hier
liegt eine Versorgungsspannung von 5V für das Colibri II
an. Durch die bidirektionale Schnittstelle kann der
Datenaustausch erfolgen. Die Schnittstelle entspricht nicht
dem NMEA Standard und deswegen darf hier nur das
Colibri II eingesteckt werden
Ein Kabel, welche beide Einheiten verbindet, ist ein
Spezial LX Navigation Kabel.
5.2 Flarm Buchse
Die Buchse die mit Flarm beschriftet ist, ist primär für den
Flarm Anschluss gedacht. Diese Buchse liefert 12V und
genauso Tx und Rx Leitungen. Die Schnittstelle entspricht
dem RS 232 Standard und das bedeutet beliebige NMEA
Datenquellen können angeschlossen werden. Die Buchse
entspricht dem IGC Standard und deswegen ist der
Anschluss von dritten Geräten sehr einfach. Einige
Beispiele:
Colibri, LX 20 – 2000, VL, LX Flarm RedBox, LX
Flarm MiniBox, Flarm (Swiss)
5.3 GPS Signal Überwachung
Beide GPS Signale sind mit dem LX Zeus Microcontroller verbunden. Dieser leitet dann ein Signal weiter
an den Hauptrechner. Somit wird immer das Beste GPS Signal verwendet. Das Colibri II Signal hat hierbei
Priorität. Ein Symbol in der rechten oberen Ecke des Bildschirms zeigt den GPS Status.
rot: GPS BAD
Grün: GPS OK (F=Flarm signal, C = Colibri II signal)
Weißes Symbol mit rotem Kruez bedeutet keine GPS
Daten
LX Zeus v 3.. 5.8.2014
Wichtig!
Das Colibri II wird vom Zeus mit Strom
versorgt. Alle Deklarationen und
Einstellungen werden automatisch auf
das Colibri II übertragen. Man muss
keine Einstellungen direkt am Colibri
vornehmen.
Wichtig!
LX Zeus adaptiert sich an die
Baudrate der GPS Quelle
automatisch. (min. 4800, max. 38400)
- 72 -
