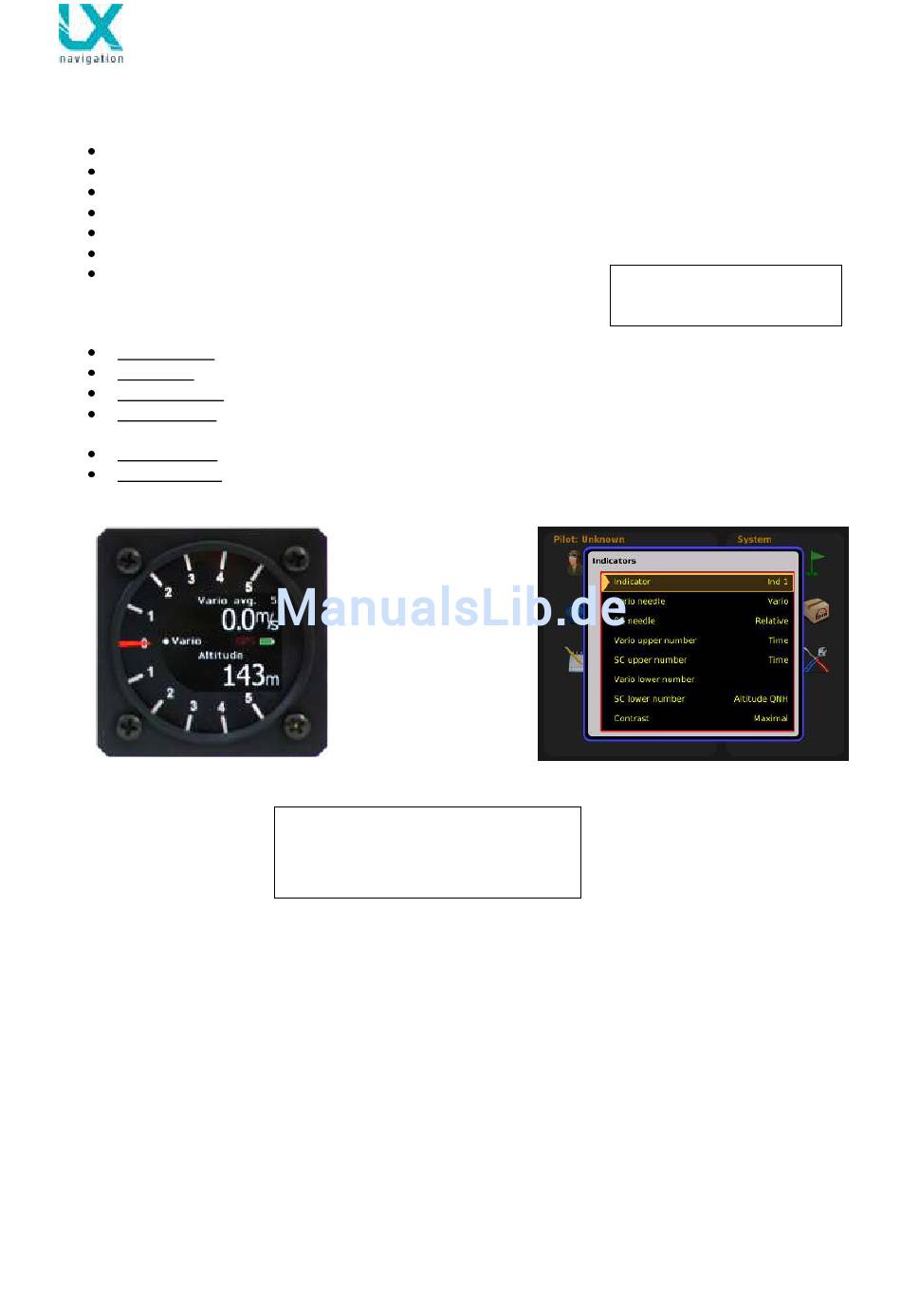

Anzeigen - LX Navigation Zeus Bedienungsanleitung

Jede Anzeige besteht aus folgenden Einheiten:
Mechanisches Nadel
Sollfahrt Indikator (weiser Punkt) zeigt immer Sollfahrt an.
Nadel Status Indikator z.B. Vario...
Obere numerische Anzeige
Untere numerische Anzeige
Batterie Status Anzeige
GPS Signal Status
Bedeutung :
Vario Nadel : Nadel Funktion im Vario Betrieb, Alternativen; Vario, Netto*, SC, Relativ**
SC Nadel: Nadel Funktion in Sollfahrt, Alternativen; Netto, Relativ, Vario
Variouppernr.: obere Zeile im Vario: Integrator, Uhrzeit, Flugzeit, Schenkelzeit
Variolowernr:: untere Zeile in Vario, Höhe, Distanz, Endanflug, TAS, Schenkel Geschwindigkeit,
QNH, Flugfläche
SC upper nr.:obere Zeile in Sollfahrt: Integrator, Uhrzeit, Flugzeit, Schenkelzeit
SC lower nr: untere Zeile in Sollfahrt: Höhe, Distanz, Endanflug, TAS, Schenkelgeschwindigkeit,
Höhe in Fuß, Flugfläche
2.1.5.1 Sekundäre Varioanzeigen
Weitere Varioanzeigen sind LX Bus Teilnehmer und müssen an die 485 markierten Buchsen des LX Zeus
angeschlossen werden. Handelt es sich um ein Doppelsitzer System, schliesst man die Vario-
Anzeigen für den zweiten Sitzplatz auch an der Dopplelsitzereinheit am 485 Bus an. Die Anzeigen
besitzen auf der Rückwand drei 9 polige Buchsen, welche eine Parallelschaltung bilden. Das bedeutet es
ist absolut unwichtig welche Buchse belegt wird.
Ein DIP Schalter befindet sich an der Rückwand von der jeweiligen zusätzlichen Anzeige und damit
definiert man die Anzeige Adresse. Die Adressen laufen von IND 1-4. Anzeigen die unterschiedliche
Adressen besitzen werden auch unterschiedliches anzeigen, alles hängt von der Eingabe im Setpu ab.
Was angezeigt werden soll definiert man unter Setup/Indikators. Ab Werk sind alle Anzeigen als Ind 1
konfiguriert. Erst nach Benutzung von weiteren Anzeigen (Ind 2-4) ist es möglich diese dann zu
konfigurieren.
LX Zeus v 3.. 5.8.2014
Beachte!
Setting Altitude QNH bedeutet
Höhenanzeige in Fuss.
* Vertical speed of air mass
** Vertical speed – 0.8 m/s
- 28 -
