2.2.5.3
AHRS justieren (Pitch und Roll)
AHRS (künstlicher Horizont) kann als integrale Einheit
geliefert werden. Im Falle einer Aufrüstung gibt es auch
eine externe Variante. In diesem Fall befindet sich die
Elektronik in einer externen Box, die an den LX Zeus CAN
Bus angeschlossen wird.
LX Zeus 4.3 und LX Zeus 2.8 sind nur mit externer
Variante lieferbar.
Nachdem das LX Zeus ins Segelflugzeug eingebaut wurde
muss man das AHRS justieren.
Die Prozedur:
Das AHRS ist geprüft und justiert im Labor und
das entspricht nicht der Realität. Zuerst sollte man
das Flugzeug in Fluglage bringen. Eine absolut
exakte Lage ist nicht wichtig.
Nun die Kalibrierung die unten beschrieben ist
starten.
Es
ist
ein
notwendig. Die Flugzeugmasse soll an
erwartenden Flugbedingungen angepasst werden.
Das Flugzeug in die Referenzlage bringen (Gleitwinkel)
Und die Position des AHRS Symbols notieren.
Den Vorgang wiederholen aber in diesem Fall die
Flugzeuglage so anpassen, dass das AHRS
Symbol korrekt ist. Nun Kalibrierung wiederholen.
Fluglage dabei möglichst konstant halten.

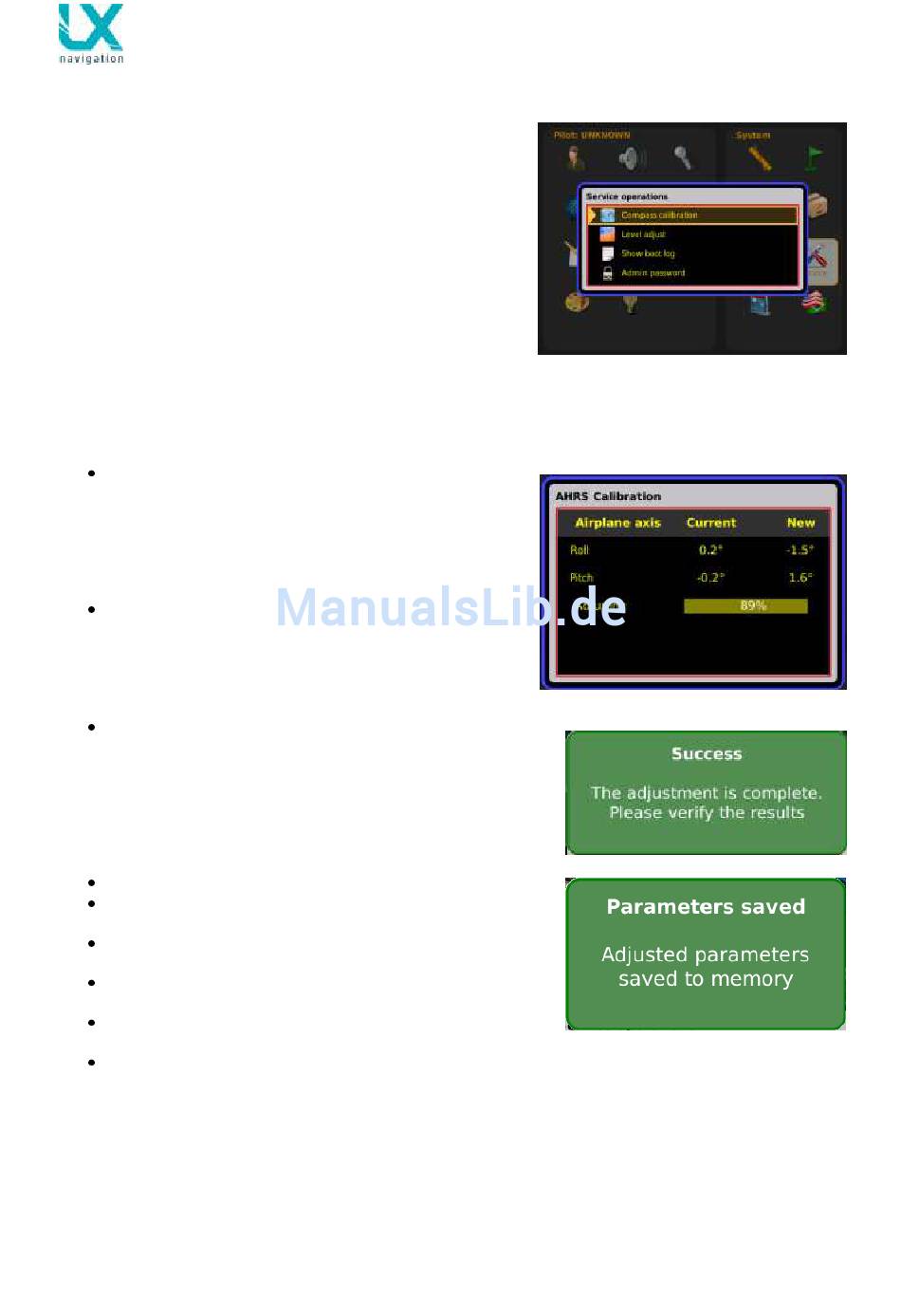

Kalibrierung:
SETUP / SERVICE / Level adjust
Das Flugzeug in die richtige Position bringen
und mit Adjust starten
Warten bis 100% erreicht wird (es dauert einige
Sekunden)
SUCCES
Meldung
Kalibrierung
Save betätigen und der Vorgang wird damit
beendet
Es folgt die Meldung Parameters saved
LX Zeus v 3.. 5.8.2014
Testflug
in
ruhige
signalisiert
Atmosphäre
die zu
erfolgreiche
- 49 -
