N

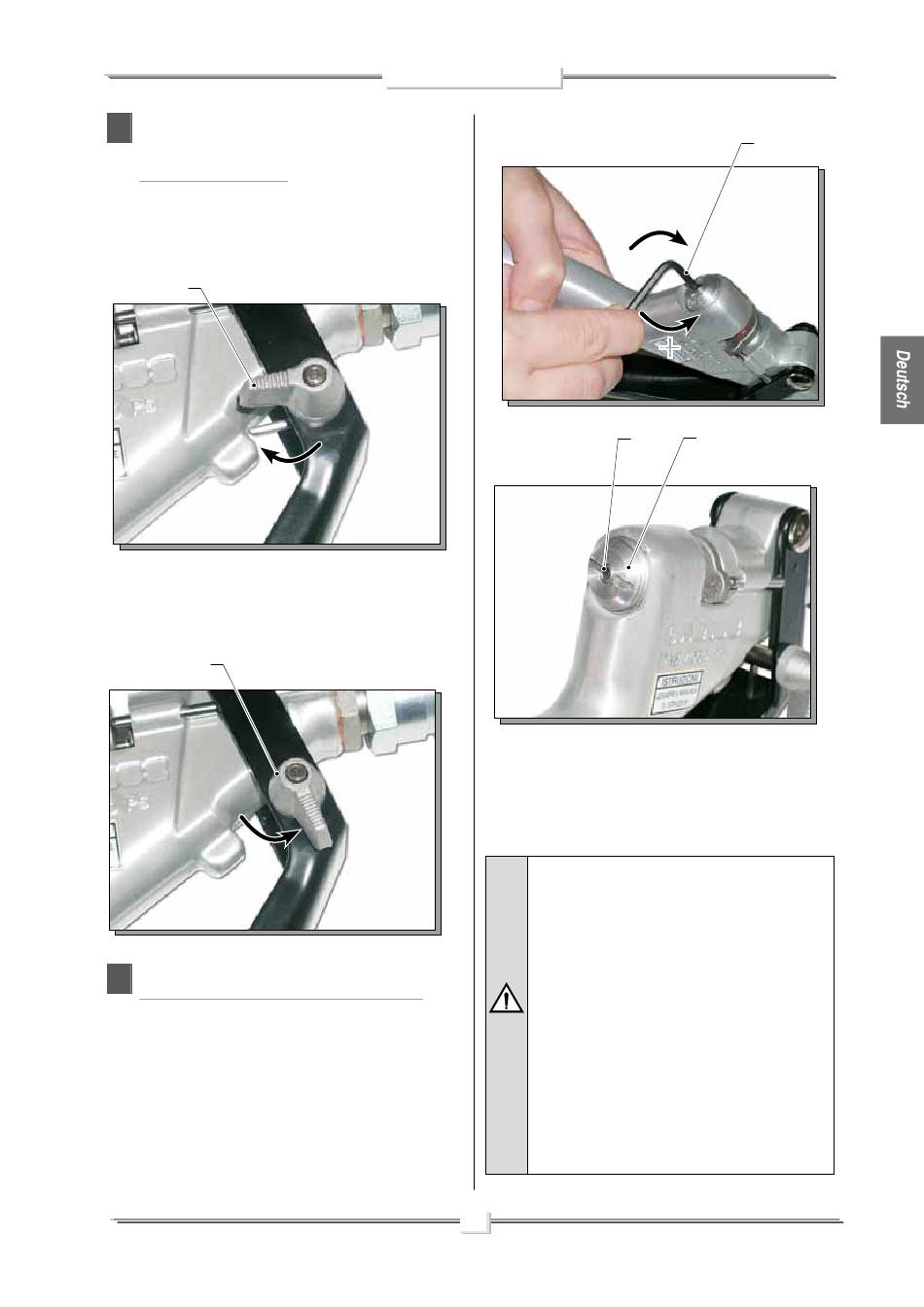

ABZUGSVERRIEGELUNG
DER PISTOLE
VERRIEGELTER ABZUG
Um den Abzug zu verriegeln, den Abzug loslassen und die
Abzugsverriegelung (N1) nach vorn drehen.
N1
ENTRIEGELTER ABZUG
Um die Abzugsverriegelung aufzuheben, dieselbe (N1) zurückdrehen.
N1
O
PLANMÄSSIGE WARTUNG
EINSTELLUNG DER VENTILÖFFNUNG
•
Laut Druckentlastungsverfahren (siehe Seite 6) vorgehen
und die Pistole vom Schlauch abziehen.
•
Den Inbusschlüssel Nr. 3 (O1) in die Bohrung der Stellschraube
(O2) einführen. Die Schraube nach rechts drehen, um die
Ventilöffnung zu verringern, und nach links, um die Öffnung
zu erhöhen.
•
Den hinteren Stopfen der Feder (O3) auf die gewünschte
Druckkraft des Abzugs einstellen.
PISTOLE EXT85
EINSTELLUNG DER FEDERSPANNUNG:
Laut Druckentlastungsverfahren (siehe Seite 6) vorgehen und
die Pistole vom Schlauch abziehen. Den hinteren Stopfen der
Feder drehen, bis die erforderliche Federkraft zum Schließen
des Ventils eingestellt ist.
Zur Vermeidung ernsthafter Verletzungen, ein-
schließlich zufälliger Injektion von Flüssigkeit,
Spritzer in die Augen oder auf die Haut:
•
vor der Kontrolle, Einstellung, Reinigung oder
Reparatur der Pistole oder von Teilen der Anlage
immer das DRUCKENTLASTUNGSVERFAHREN
ausführen (siehe Seite 6).
•
Wenn nach Einstell- oder Wartungsarbeiten
an der Pistole Flüssigkeitslecks festgestellt
werden, wenn die Pistole nicht korrekt zusam-
mengebaut oder die Abzugsverriegelung defekt
ist, die Pistole zerlegen oder zum nächsten
Fachhändler bringen. Auf keinen Fall die Pistole
benutzen, bevor der Defekt behoben ist.
•
Beim Abziehen der Pistole vom Schlauch den
Nippel festhalten, der sich sonst vom Pisto-
lenkörper lösen kann.
9
O1
-
+
O2
O3
