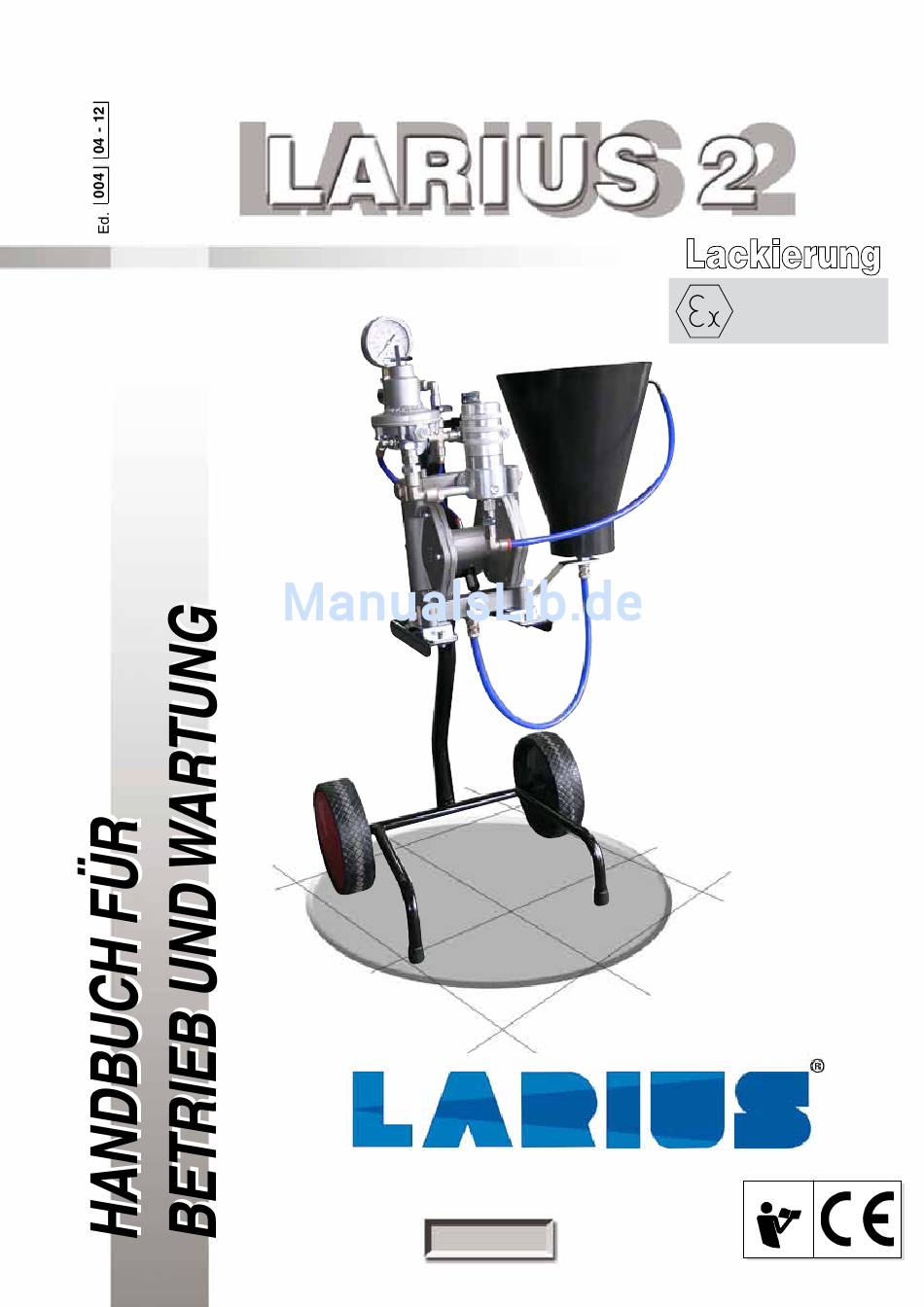

- Seite 1 Lackierung II 2 G c IIB T4 P A I N T S P R A Y I N G E Q U I P M E N T DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
DAS GERÄT IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH BESTIMMT UND NUR FÜR DEN IN DIESER BEDIENUNGSANLEITUNG AUFGEFÜHRTEN ZWECK GEEIGNET. Wir danken ihnen für das Vertrauen, das Sie der Firma LARIUS s.r.l. mit dem Kauf dieses Produkts entgegenbringen. Sie erhalten zu dem Artikel eine Reihe von Kundendienstleistungen, die es Ihnen ermöglichen, die gewünschten Resultate... -
Seite 4: Afunktionsweise
LARIUS 2 - lackierung FUNKTIONSWEISE das Gerät LARIUS 2 wird als “Membranpumpe” bezeichnet das Gerät LARIUS 2 kann auch als Umfüllpumpe verwendet werden. und dient der Lackierung bei niedrigem druck. dieser Gerätetyp kann zur Lackierung mit einer oder zwei Spritzpistolen verwendet werden. -
Seite 5: Cbeschreibung Des Geräts
LARIUS 2 - lackierung BESCHREIBUNG DES GERÄTS POS. POS. Beschreibung Beschreibung Wagen Produktauslauf Behälterdeckel Produktumlaufshahn Behälter mit Schwerkraftzuführung mit 6 Produktumlaufschlauch Liters inhalt Eingang der Luft für die Spelsung der Produktfilter Pumpe durchflussregler Luftauslass zur Versorgung der Pumpe... - Seite 6 LARIUS 2 - lackierung POS. POS. Beschreibung Beschreibung Hahn Produkteinlauf Luftauslass Pulverisierung Einstellgriff für den Produktdruck Manometer für den Zerstäubungsluf- druckluftmanometer Pumpenversor- tdruck gung Einstellgriff für den Zerstäubungsluf- Steuerungsventil tdruck Lackierpistole...
-
Seite 7: Transport Und Entfernen Der Verpackung
8 Tage nach Erhalt des Geräts. • BEACHTEN SIE STETS dIE SICHERHEITSANWEISUNGEN die Mitteilung hat per Einschreibebrief mit Rückschein UNd EINSCHLÄGIGEN VORSCHRIFTEN. an die Firma LARIUS und das Transportunternehmen • HALTEN SIE UNBEFUGTE PERSONEN VOM ARBEITSBE- zu erfolgen. REICH FERN. -
Seite 8: Feinstellung
LARIUS 2 - lackierung • ÜBERPRÜFEN SIE VOR dEM GEBRAUCH dES GERÄTES Elektrische Sicherheitsvorschriften SÄMTLICHE ANSCHLÜSSE ZWISCHEN PUMPE, SCHLAU- • Überprüfen Sie, ob der ON/OFF-Schalter auf "OFF" steht, CH UNd PISTOLE UNd ZIEHEN SIE dIESE GEGEBENEN- bevor Sie das Netzkabel anschließen. - Seite 9 LARIUS 2 - lackierung REINIGUNG DES NEUEN GERÄTS • Richten Sie die Pistole auf einen Sammelbehälter und halten • das Gerät wurde werkseitig mit leichtem Mineralöl abge- Sie (zum Ausstoßen des vorhandenen Öls) den drücker so nommen, das teilweise im Innern des Pumpenelements lange gedrückt, bis sauberes Lösemittel austritt.
-
Seite 10: Gbetrieb
LARIUS 2 - lackierung BETRIEB BEGINN DER LACKIERARBEITEN max. 7,5 bar mit der Schnellverbindung (G7) ankoppeln. • Verwenden Sie das Gerät erst nach durchführung aller auf • den Rücklaufhahn (G8) öffnen. den vorhergehenden Seiten beschriebenen Arbeiten der • die Pumpe durch den Griff (G9) starten; die Pumpe wird sich INBETRIEBNAHME. -
Seite 11: Hreinigung Nach Der Lackierung Oder
LARIUS 2 - lackierung EINSTELLUNG DES SPRÜHSTRAHLS • drehknopf des durchflussreglers langsam im Uhrzeigersinn • Gehen Sie stets mit gleichmäßigen parallelen Bewegungen drehen bis ein druckwert erreicht wird, der eine gute Zer- vor. stäubung des Produkts ermöglicht. • Halten Sie einen gleichmäßigen Abstand zwischen Pistole und Untergrund aufrecht. -
Seite 12: Igewöhnliche Wartung
LARIUS 2 - lackierung • die Pistole in den Behälter des Lösemittels richten und mit • Nach der Verwendung von Produkten mit Polyvinylalkoho- dem gedrückten drücker das Lösemittel für wenigstens fünf linhalt oder wasserlöslichen Produkten, die Pumpe zuerst mit Minuten umlaufen lassen. -
Seite 13: Jstörungstabelle
LARIUS 2 - lackierung STÖRUNGSTABELLE Störung Abhilfe Mögliche ursache Das Gerät saugt kein Material an • Reinigen oder austauschen; • • Ansaugfilter verstopft; • durch einen grobmaschigeren Filter • Ansaugfilter zu fein; ersetzen (bei sehr dickflüssigen Produkten Filter entfernen); •... -
Seite 14: Kpumpe L2 Edelstahl
LARIUS 2 - lackierung PUMPE L2 EDELSTAHL... - Seite 15 LARIUS 2 - lackierung Pos. N° Pos. N° Art.-Nr. Beschreibung Art.-Nr. Beschreibung 8134 Flansch 8005 Ring OR 8039 Ring OR 8004 Sitz dichtungsring 91641 Innensphaere Ø3/4" 8006 dichtungsring 8016 Sitz Innensphaere 8021 Gleitschuh 8017 Obere sphaere Ø9/16" 8009 Springring 8015...
-
Seite 16: Pumpe L2 Aluminium
LARIUS 2 - lackierung PUMPE L2 ALUMINIUM... - Seite 17 LARIUS 2 - lackierung Pos. N° Pos. N° Codice Descrizione Codice Descrizione 8002 Flansch 8005 Ring OR 8039 Ring OR 8004 Sitz dichtungsring 91641 Innensphaere Ø3/4" 8006 dichtungsring 8016 Sitz Innensphaere 8021 Gleitschuh 8017 Obere sphaere Ø9/16" 8009 Springring 8015...
-
Seite 18: Lbehälter
LARIUS 2 - lackierung BEHÄLTER Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 55000 deckel 4122 Spanneisen 35008 Federring 22097 Verbindung Ø12 35006 Feinsiebfilter 96217 Schlauch Ø12 35007 Großsiebfilter 54004 Schraube 8085 Steifer Schlauch 91026 Mutter 18170 Schlauch Ø10 55001 Behälter 4123... -
Seite 19: Mwagen Komplett
LARIUS 2 - lackierung WAGEN KOMPLETT Pos. Codice N° Descrizione Pos. Codice N° Descrizione 96320/1 Wagen komplett 91023 Räder 21653 Rahmen L1-L2 95159 Haltescheibe 91047 Verschluss Ø 30 8018 Füße Ø 20... -
Seite 20: Ndurchflussregler
LARIUS 2 - lackierung DURCHFLUSSREGLER... - Seite 21 LARIUS 2 - lackierung Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung Aluminium Durchflussregler mit 7185 7223 Schiebersitz Manometer 7222 Schieberstange 7234 Keil 7510 Aluminium Membranesitz 7211 Reglergehäuse 7225 Sitz sphaere 7212 Insatz 7220 Sphaere 7240 Schraube 7226 Buchse 7213 Führung Obere Feder 7235 drehbarer Verbindung 3/8"...
-
Seite 22: Luft Kontrollgruppe Mit Fahrwagen
LARIUS 2 - lackierung LUFT KONTROLLGRUPPE MIT FAHRWAGEN Pos. N° Pos. N° Codice Descrizione Codice Descrizione Kugelventil 1/4" Gruppe komplett 4004 96322 Verbindung 1/4" 5255 4006 Schnellverbindung 1/4" Rohr Ø 8 Bajonettanschluss druckmesser 3338 8167 Mutter M6 3344 Regler 91026... -
Seite 23: Luft Kontrollgruppe Ohne Fahrwagen
LARIUS 2 - lackierung LUFT KONTROLLGRUPPE OHNE FAHRWAGEN INOX VERSION Pos. N° Pos. N° Codice Descrizione Codice Descrizione 8170 Verstellbare Klammern 96208 Kreuzung 1/4" 54004 Schraube 8073 Block Luft 8167 Manometer 3354 Kreuzung 22027 Kreuzung 8083 Stopper 1/4" 3344 Reg druck... -
Seite 24: Aluminium-Version
LARIUS 2 - lackierung ALUMINIUM-VERSION Pos. Codice N° Descrizione Pos. Codice N° Descrizione 3344 Reg druck 8167 Manometer 8060 Verstellbare Klammern 96208 Kreuzung 1/4" 3338 Bajonett 8083 Stopper 1/4" 8031 Kreuzung 1/4" - Ø4 8073 Block Luft 32004 Schraube 8063... -
Seite 25: Filter Mit Rücklauf
LARIUS 2 - lackierung FILTER MIT RÜCKLAUF EDELSTAHL VERSION Pos. N° Pos. N° Art.-Nr. Beschreibung Art.-Nr. Beschreibung 8096 Filter komplett 8123 Verbindung 98384 Filterbehälter 8156 drehbarer anschluss 96202 Federring 98385 Verschluss 3/8" 95220 Siebfilter 100 M 98386 Verschluss 1/4" 96207 Tragstück für Siebfilter... -
Seite 26: Aluminium-Version
LARIUS 2 - lackierung ALUMINIUM VERSION Pos. Art.-Nr. N° Beschreibung Pos. Art.-Nr. N° Beschreibung 8049 Filter komplett 8123 Verbindung 96201 Filterbehälter 8069 drehbarer anschluss 96202 Federring 95214 Verschluss 3/8" 95220 Siebfilter 100 M 96205 Verschluss 1/4" 96207 Tragstück für Siebfilter... - Seite 27 LARIUS 2 - lackierung LINIEN-ANSAUGFILTER KOMPLETTFILTER IN SAUGVORRICHTUNG FALLFILTER KOMPLETT Pos. Art.-Nr. N° Beschreibung Pos. Art.-Nr. N° Beschreibung 8107 Filter komplett 8113 Filter komplett 8052 Filterbehälter 8052 Filterbehälter 16205 Siebfilter 60 M 16205 Siebfilter 60 M 96203 Ring OR 96203...
-
Seite 28: Smodell Saugbehälter
LARIUS 2 - lackierung MODELL SAUGBEHÄLTER Pos. Art.-Nr. N° Beschreibung 4109 deckel komplett 4064 30 Liter Behälter 8046 Produktschlauch 35005/1 Filterglocke 35006 Feinsiebfilter 35007 Großsiebfilter 35008 Federring 8041 Saugrohr komplett... -
Seite 29: Twandmodell
LARIUS 2 - lackierung WANDMODELL Pos. N° Art.-Nr. Beschreibung 4202 Wandlager 8036 1/2" Kniestück 8131 Saugschlauch 35005 Glocke 35006 Feinsiebfilter 35007 Großsiebfilter 35008 Federring 35004 Komplette Glocke... -
Seite 30: Uzubehör
LARIUS 2 - lackierung ZUBEHÖR Code 14090: LACKIERPISTOLE V71P Code 14132: dÜSE 0,8 mm Code 14092: dÜSE 1,0 mm Code 14090: dÜSE 1,3 mm Code 14096: dÜSE 1,5 mm Code 14134: dÜSE 1,8 mm Code 8131: FLEXIBLES RÜCKLAUF ANSAUGSYSTEM Code 8144: FLEXIBLES RÜCKLAUF ANSAUGSYSTEM (edelstahl) - Seite 31 LARIUS 2 - lackierung Code 7185: dURCHFLUSSREGLER Code 7208: RÜCKLAUFREGLER 0-14 BAR aus Edelstahl SET ANSAUGGLOCKE Code 35004: FILTERGLOCKE - Code 35006: FILTER 100 MESH Code 35007: FILTER 50 MESH - Code 35007/1: FILTER 30 MESH Code 16205: FILTERSIEB 60 MESH...
- Seite 32 MODELL MIT FAHRWAGEN Art.-Nr. 8115: LARIUS 2 mit Oberbehälter auf Fahrwagen mit Zubehören Art.-Nr. 8215: LARIUS 2 mit Oberbehälter auf Fahrwagen mit Zubehören (mit lange Filter 8049) Art.-Nr. 8125: LARIUS 2 mit Ansaaugsystem auf Fahrwagen mit Zubehören Art.-Nr. 8225: LARIUS 2 mit Ansaaugsystem auf Fahrwagen mit Zubehören (mit lange Filter 8049) Art.-Nr.
- Seite 33 LARIUS 2 - lackierung MODELL AUF BEHÄLTER Art.-Nr. 8190: LARIUS 2 edelstahl auf Tank mit Zubehören MODELL MIT WANDHALTERUNG Art.-Nr. 8180: LARIUS 2 mit Ansaugsystem auf Wandhalter mit Zubehören Art.-Nr. 8197: LARIUS 2 edelstahl mit Ansaugsystem auf Wandhalter mit Zubehören...
-
Seite 34: Beschreibung
MAXIMALER LUFTVERBRAUCH [l/min.] KENNZEICHNUNG Niederdruck-Membranpumpen zur Umfüllung Baureihen 2 und 4. II 2 G c IIB T4 Tamb: -10°C ÷ + 50°C Tmax. fluss: 60°C Tech. File: LARIUS 2-4/ATEX/05 II = Gruppe II (Oberfläche) Kategorie 2 (Zone 1) explosionsgefährdete Atmosphäre mit Vorhandensein von Gasen, dämpfen oder Nebeln... -
Seite 35: Sicherheitsanweisungen Zur
LARIUS 2 - lackierung Übereinstimmungen zwischen gefährdeten Bereichen, Substanzen und Kategorien GEFAHRENBEREICH KATEGORIEN GEMÄSS RICHTLINIE 94/9/EG Gase, dämpfe oder Nebel Zone 0 Zone 1 2G oder 1G Gase, dämpfe oder Nebel Zone 2 3G, 2G oder 1G Gase, dämpfe oder Nebel... -
Seite 36: Erklarung Zur Ubereinstimmung
Niederdruck-Membranpumpe zur Umfüllung Baureihen 2 und 4. II 2 G c IIB T4 Tamb.: - 10°C ÷ 50°C Tmax. fluido: 60°C Tech. File: LARIUS 2-4/ATEX /05 auf welche sich diese Erklärung bezieht, folgender Die Technische Beweisstücke c/o: INERIS (0080) Richtlinie entspricht:... - Seite 38 OMEGA ZINC Art.-Nr. 7430 GHIBLI ZINC Art.-Nr. 96900 HERSTELLER: 23801 CALOLZIOCORTE - LECCO - ITALY - Via Stoppani, 21 Tel. (39) 0341/62.11.52 - Fax (39) 0341/62.12.43 E-mail: larius@larius.com - Internet http://www.larius.com dIREKTLEITUNG TECHNISCHER KUNdENdIENST Tel. (39) 0341/621256 Fax (39) 0341/621234...
