Larius EXT 85 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
85
EXT
PAINT SPRAYING EQUIPMENT
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Larius EXT 85

Inhaltszusammenfassung für Larius EXT 85

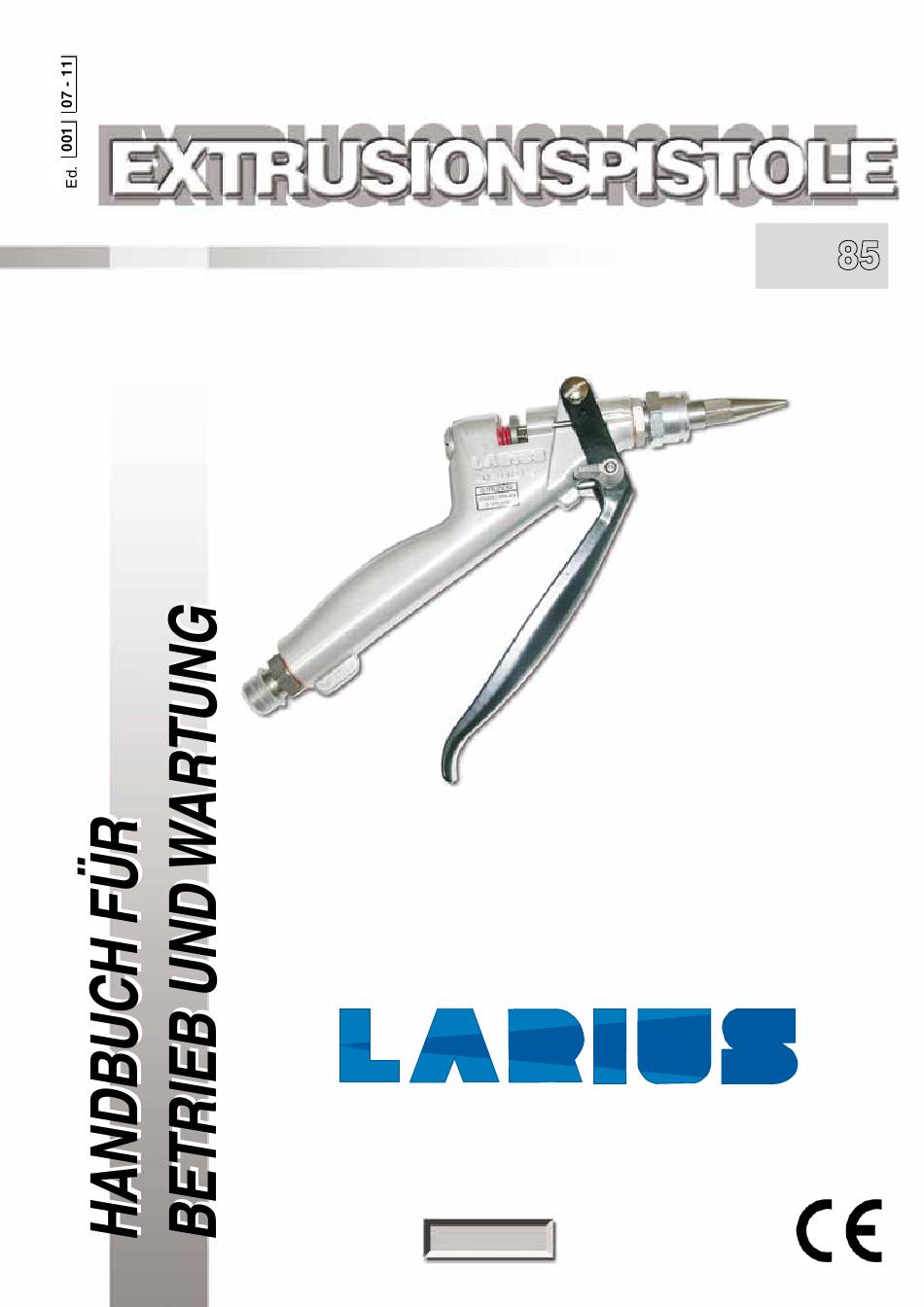

  • Seite 1 PAINT SPRAYING EQUIPMENT DEUTSCH...

  • Seite 3: Inhaltsverzeichnis

    DAS GERÄT IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH BESTIMMT UND NUR FÜR DEN IN DIESER BEDIENUNGSANLEITUNG AUFGEFÜHRTEN ZWECK GEEIGNET. Wir danken ihnen für das Vertrauen, das Sie der Firma LARIUS s.r.l. mit dem Kauf dieses Produkts entgegenbringen. Sie erhalten zu dem Artikel eine Reihe von Kundendienstleistungen, die es Ihnen ermöglichen, die gewünschten Resultate...

  • Seite 4: Warnhinweise

    PISTOLE EXT85 WARNHINWEISE In der folgenden Tabelle wird die Bedeutung der in diesem Handbuch verwendeten Symbole erklärt, diese betreffen Verwendung, Erdung, Bedienung, Wartung und Reparatur dieses Geräts. Bitte vor dem Gebrauch des Gerätes die Bedienungsanleitung aufmerksam lesen. Unsachgemäßer Gebrauch kann Personen- oder Sachschäden verursachen. Verwenden Sie diese Maschine nicht nach dem Genuss von Drogen oder Alkohol.

  • Seite 5: Atechnische Daten

    PISTOLE EXT85 INJEKTIONSGEFAHR VON HOCHDRUCKFLÜSSIGKEITEN Die aus der Pistole oder aus eventuellen Leckstellen austretende Hochdruckflüssigkeit kann Einspritzungen in den Körper verursachen. Brand- und Injektionsvorbeugung: - Immer die Sicherheits-Abzugsverriegelung der Pistole einlegen, wenn die Pistole nicht zum Spritzen benutzt wird. - Nie die Hände oder die Finger vor die Düse der Spritzpistole halten. Nie versuchen, Leckstellen mit den Fingern, dem Körper oder sonst wie abzudichten.

  • Seite 6: Bgerätebeschreibung

    PISTOLE EXT85 GERÄTEBESCHREIBUNG POS. POS. Beschreibung Beschreibung Düse Stopfen Muffe Nippel Hebel der Abzugsverriegelung Abzug Pistolenkörper...

  • Seite 7: Ctransport Und Entfernen Der

    8 Tage nach Erhalt des Geräts. REICH FERN. Die Mitteilung hat per Einschreibebrief mit Rückschein ÜBERSCHREITEN SIE NIEMALS DEN ANGEGEBENEN • an die Firma LARIUS und das Transportunternehmen MAXIMALEN BETRIEBSDRUCK. zu erfolgen. RICHTEN SIE DEN PISTOLENSTRAHL NIEMALS AUF • SICH ODER ANDERE PERSONEN. ER KANN SCHWERE VERLETZUNGEN VERURSACHEN.

  • Seite 8: Einjektionsgefahr Von

    PISTOLE EXT85 INJEKTIONSGEFAHR VON Die hohe Fließgeschwindigkeit des Produkts im Schlauch kann zur Bildung von statischer HOCHDRUCKFLÜSSIGKEITEN Elektrizität führen, die sich durch geringe Funkenbildung entlädt. Es empfiehlt sich, das Gerät zu erden. Die Pumpe ist über den Masseleiter Die Pistole spritzt Hochdruckflüssigkeiten. des Anschlußkabels geerdet.

  • Seite 9: Ggefahren Bei Falschem Gerätegebrauch

    PISTOLE EXT85 SCHLAUCHSICHERHEIT • Die Förderpumpe abschalten. • Einen Metallteil der Pistole fest an einen geerdeten Metal- lbehälter halten. Die Abzugsverriegelung zum Entriegeln Die Hochdruckflüssigkeit in den Leitungen kann sehr gefährlich sein. nach hinten drehen. Den Pistolenabzug drücken, um den Wenn die Leitung eine Leckstelle oder einen Schnitt aufweist oder Flüssigkeitsdruck abzulassen.

  • Seite 10: Brand - Oder

    PISTOLE EXT85 BRAND - ODER Vor dem Entsorgen sicherstellen, dass die Anlage und die Eimer vorschriftsmäßig geerdet sind. Siehe EXPLOSIONSGEFAHR den vorhangenden Abschnitt ERDUNG. Immer den Mindestdruck der Flüssigkeit benutzen und einen Bei der Strömung der Flüssigkeit durch die Leitung und die Pumpe konstanten Metall-Metall-Kontakt zwischen Pistole entsteht statische Elektrizität.

  • Seite 11: Nabzugsverriegelung Der Pistole

    PISTOLE EXT85 ABZUGSVERRIEGELUNG DER PISTOLE VERRIEGELTER ABZUG Um den Abzug zu verriegeln, den Abzug loslassen und die Abzugsverriegelung (N1) nach vorn drehen. ENTRIEGELTER ABZUG Um die Abzugsverriegelung aufzuheben, dieselbe (N1) zurückdrehen. EINSTELLUNG DER FEDERSPANNUNG: Laut Druckentlastungsverfahren (siehe Seite 6) vorgehen und die Pistole vom Schlauch abziehen.
  • Seite 12 PISTOLE EXT85 VENTILKONTROLLE AUF VERSTOPFUNG ODER SCHÄDEN Falls beim Gebrauch der Pistole Flüssigkeit aus ACHTUNG: Für die Einzelteile siehe Explosionszeichnung auf dem Ventil austritt: Seite 11 • Das Druckentlastungsverfahren ausführen (siehe Seite 6). Wenn nach Freigabe des Abzugs weiter Flüssigkeit ausfließt, kann •...

  • Seite 13: Pextrusionspistole Ext85

    PISTOLE EXT85 EXTRUSIONSPISTOLE EXT85 ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Pos. Menge Pos. Menge Art-Nr. Beschreibung Art-Nr. Beschreibung 11033 Gewindering Düsenhalter 17507 Einstellschraube 15001 Einspritzdüse Ø 1,5 mm 9131 Dichtung 15016 Einspritzdüse Ø 2 mm 17523 Dichtungsabstandhalter 15017...

  • Seite 14: Qversionen

    PISTOLE EXT85 VERSIONEN PISTOLE MIST-LESS Ausführung mit Düsen MIST-CLEAN Art.-Nr. 19100 PISTOLE MIST-LESS Art.-Nr. 11940/M AUTOMATISCHE QUALITÄTS - PISTOLE PISTOLE MIST-LESS MIT LANGEM FILTER MIST-LESS Art.-Nr.11820 Art.-Nr. 11946...
  • Seite 15 PISTOLE EXT85 AUTOMATISCHE QUALITÄTS - PISTOLE AIRLESS LA95 NIEDERDRUCKPISTOLE MA98L Art.-Nr. 11700 Art.-Nr. 11300 NIEDERDRUCKPISTOLE RA100 Art.-Nr. 11456 Düse 0,8 mm Art.-Nr. 11457 Düse 1 mm Art.-Nr. 11458 Düse 1,3 mm NIEDERDRUCKPISTOLE RAC2 Art.-Nr. 11459 Düse 1,8 mm Art.-Nr. 14100...
  • Seite 16 PISTOLE EXT85 MANUELLE PISTOLE Art.-Nr. 11702 PISTOLE AT250 Airless Art.-Nr. 11200 PISTOLE AT300 Airless PISTOLE L91X Airless Art.-Nr. 11000 Art.-Nr. 11120 PISTOLE PLA 180 Art.-Nr. 11401...
  • Seite 17 Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen durchzuführen ohne vorherigen Hinweis.
  • Seite 18 HERSTELLER: 23801 CALOLZIOCORTE - LECCO - ITALY - Via Antonio Stoppani, 21 Tel. (39) 0341/62.11.52 - Fax (39) 0341/62.12.43 E-mail: larius@larius.com - Internet http://www.larius.com DIREKTLEITUNG TECHNISCHER KUNDENDIENST Tel. (39) 0341/621256 Fax (39) 0341/621234...
