9.2 Diagnosen auswerten
Die Diagnosen der TBEN-S-Module werden in die Prozessdaten gemappt [} 42].
9.2.1

PROFINET-Diagnose

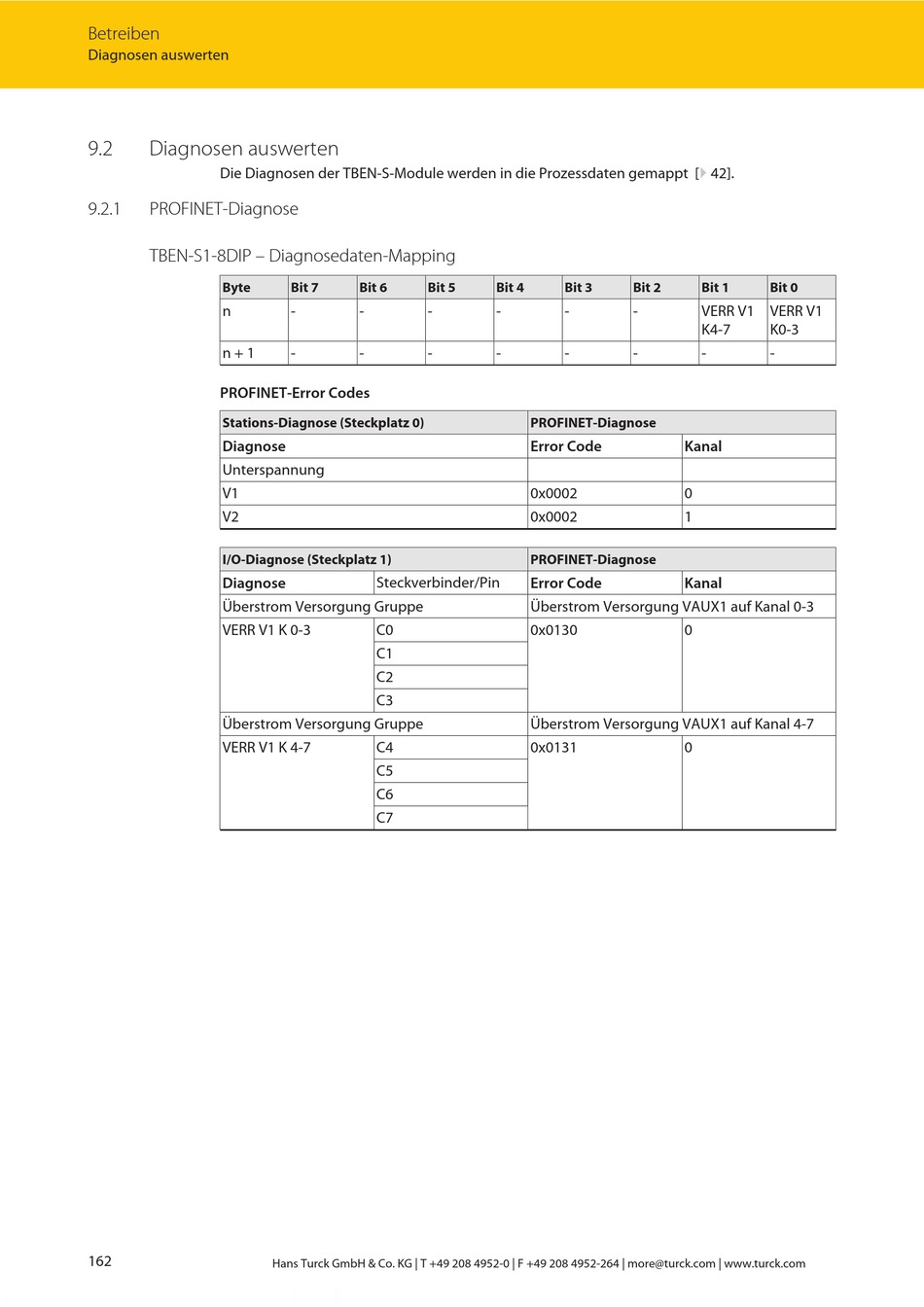

TBEN-S1-8DIP – Diagnosedaten-Mapping
Byte
n
n + 1
PROFINET-Error Codes
Stations-Diagnose (Steckplatz 0)
Diagnose
Unterspannung
V1
V2
I/O-Diagnose (Steckplatz 1)
Diagnose
Überstrom Versorgung Gruppe
VERR V1 K 0-3
Überstrom Versorgung Gruppe
VERR V1 K 4-7
162
Bit 7 Bit 6 Bit 5
- - -
- - -
Steckverbinder/Pin
C0
C1
C2
C3
C4
C5
C6
C7
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Bit 4 Bit 3 Bit 2
- - -
- - -
PROFINET-Diagnose
Error Code
0x0002
0x0002
PROFINET-Diagnose
Error Code
Überstrom Versorgung VAUX1 auf Kanal 0-3
0x0130
Überstrom Versorgung VAUX1 auf Kanal 4-7
0x0131
Bit 1 Bit 0
VERR V1 VERR V1
K4-7 K0-3
- -
Kanal
0
1
Kanal
0
