Produktbeschreibung

Geräteübersicht
4 Produktbeschreibung
Die Geräte sind in einem vollvergossenen Kunststoffgehäuse in Schutzart IP65/IP67/IP69K aus-
geführt. Zum Anschluss von digitalen Sensoren und Aktuatoren stehen jeweils 4 oder 8 digitale
Eingangs- oder Ausgangskanäle bzw. 8 konfigurationslos als Eingänge oder Ausgänge ver-
wendbare digitale I/O-Kanäle zur Verfügung. Zum Anschluss von analogen Sensoren und Ak-
tuatoren verfügen die analogen Geräte über jeweils 4 analoge Ein- bzw. Ausgangskanäle. Die
Anschlüsse für die digitalen I/O sind als M8- oder M12-Buchsen, die Anschlüsse für die analo-
gen I/O als M12-Buchsen ausgeführt. Zum Anschluss an Ethernet stehen zwei M8-Buchsen zur
Verfügung. Die Versorgungsspannungs-Anschlüsse sind als 4-polige M8-Steckverbinder ausge-
führt.
4.1 Geräteübersicht

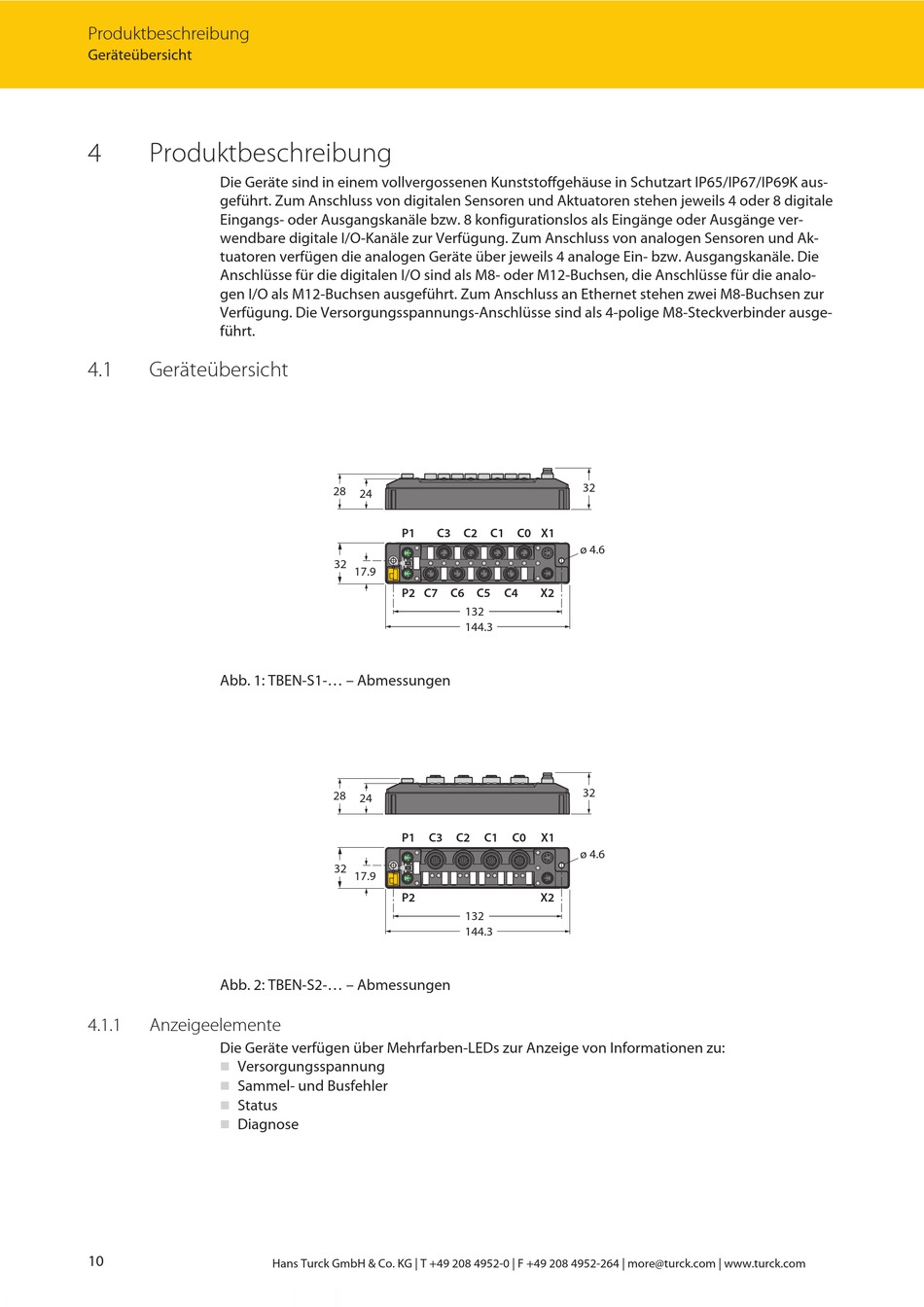

Abb. 1: TBEN-S1-... – Abmessungen
Abb. 2: TBEN-S2-... – Abmessungen
4.1.1

Anzeigeelemente

Die Geräte verfügen über Mehrfarben-LEDs zur Anzeige von Informationen zu:
Versorgungsspannung
n
Sammel- und Busfehler
n
n Status
Diagnose
n
10
28
24
P1 C3
32
17.9
P2 C7
28
24
P1 C3
32
17.9
P2
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
32
C2 C1 C0 X1
ø 4.6
C6 C5 C4 X2
132
144.3
32
C2 C1 C0 X1
ø 4.6
X2
132
144.3
