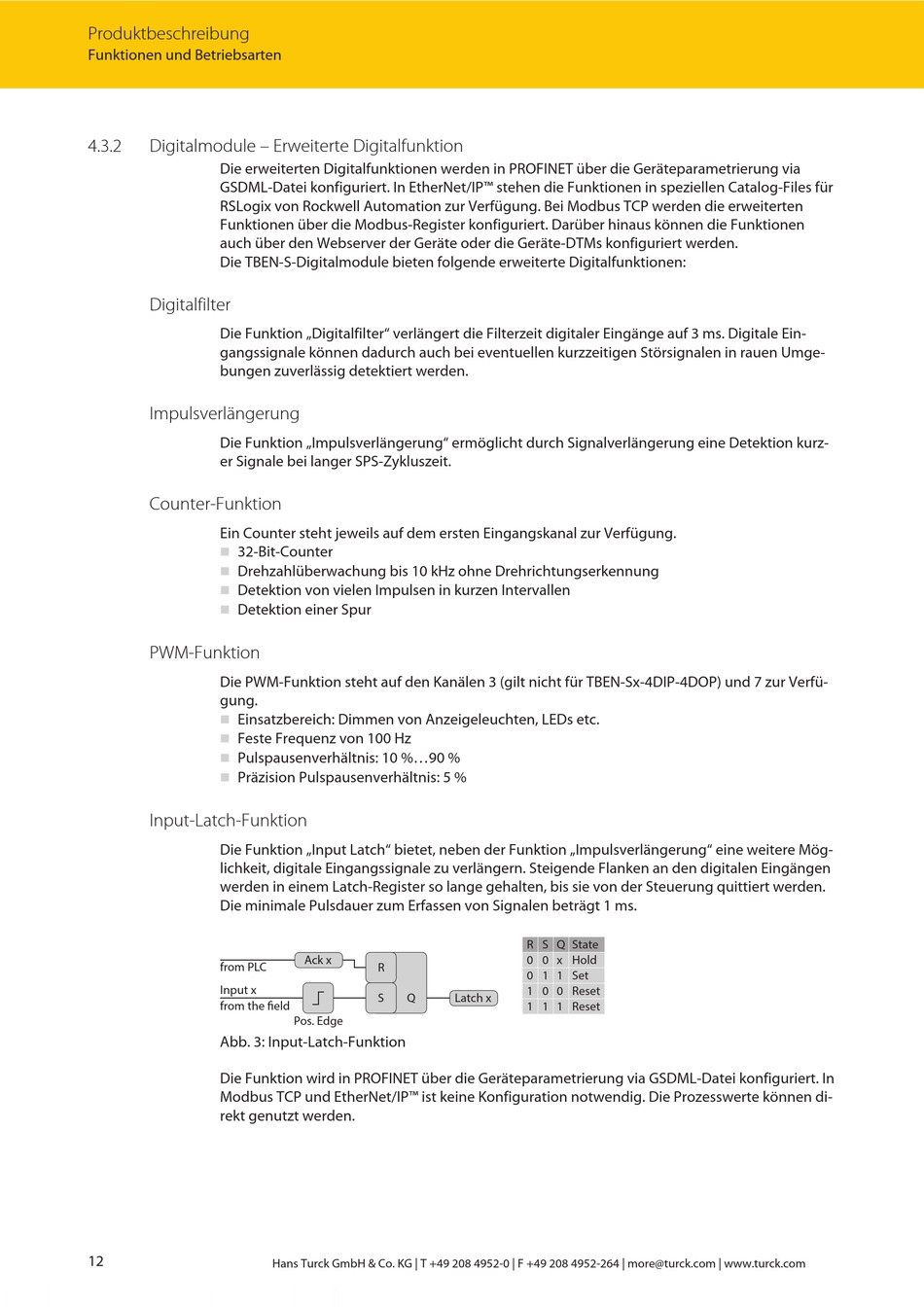

Digitalmodule - Erweiterte Digitalfunktion - turck TBEN-S1-8DOP Betriebsanleitung

Produktbeschreibung
Funktionen und Betriebsarten
4.3.2 Digitalmodule – Erweiterte Digitalfunktion
Die erweiterten Digitalfunktionen werden in PROFINET über die Geräteparametrierung via
GSDML-Datei konfiguriert. In EtherNet/IP™ stehen die Funktionen in speziellen Catalog-Files für
RSLogix von Rockwell Automation zur Verfügung. Bei Modbus TCP werden die erweiterten
Funktionen über die Modbus-Register konfiguriert. Darüber hinaus können die Funktionen
auch über den Webserver der Geräte oder die Geräte-DTMs konfiguriert werden.
Die TBEN-S-Digitalmodule bieten folgende erweiterte Digitalfunktionen:
Digitalfilter
Die Funktion „Digitalfilter" verlängert die Filterzeit digitaler Eingänge auf 3 ms. Digitale Ein-
gangssignale können dadurch auch bei eventuellen kurzzeitigen Störsignalen in rauen Umge-
bungen zuverlässig detektiert werden.
Impulsverlängerung
Die Funktion „Impulsverlängerung" ermöglicht durch Signalverlängerung eine Detektion kurz-
er Signale bei langer SPS-Zykluszeit.
Counter-Funktion
Ein Counter steht jeweils auf dem ersten Eingangskanal zur Verfügung.
32-Bit-Counter
n
n Drehzahlüberwachung bis 10 kHz ohne Drehrichtungserkennung
Detektion von vielen Impulsen in kurzen Intervallen
n
Detektion einer Spur
n
PWM-Funktion
Die PWM-Funktion steht auf den Kanälen 3 (gilt nicht für TBEN-Sx-4DIP-4DOP) und 7 zur Verfü-
gung.
Einsatzbereich: Dimmen von Anzeigeleuchten, LEDs etc.
n
Feste Frequenz von 100 Hz
n
n Pulspausenverhältnis: 10 %...90 %
Präzision Pulspausenverhältnis: 5 %
n
Input-Latch-Funktion
Die Funktion „Input Latch" bietet, neben der Funktion „Impulsverlängerung" eine weitere Mög-
lichkeit, digitale Eingangssignale zu verlängern. Steigende Flanken an den digitalen Eingängen
werden in einem Latch-Register so lange gehalten, bis sie von der Steuerung quittiert werden.
Die minimale Pulsdauer zum Erfassen von Signalen beträgt 1 ms.
from PLC
Input x
from the field
Abb. 3: Input-Latch-Funktion
Die Funktion wird in PROFINET über die Geräteparametrierung via GSDML-Datei konfiguriert. In
Modbus TCP und EtherNet/IP™ ist keine Konfiguration notwendig. Die Prozesswerte können di-
rekt genutzt werden.
12
Ack x
R
S Q
Pos. Edge
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
R S Q State
0 0 x Hold
0 1 1 Set
1 0 0 Reset
Latch x
1 1 1 Reset
