REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
7. Die Achs-Klemmschraube B festzie-
hen und dann die Klemmschraube A
mit dem vorgeschriebenen Drehmo-
ment festziehen.
8. Dann die Klemmschraube B mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
Anzugsdrehmoment:
Achs-Klemmschraube:
21 Nm (2.1 m·kgf, 15 ft·lbf)
9. Mit einem Gummihammer leichte
Schläge auf die Außenseite des rech-
ten Gabelbeins ausführen, um es auf
das Ende der Radachse auszurichten.
10. Die Achs-Klemmschraube D festzie-
hen und dann die Klemmschraube C
mit dem vorgeschriebenen Drehmo-
ment festziehen.
11. Dann die Klemmschraube D mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
Anzugsdrehmoment:
Achs-Klemmschraube:
21 Nm (2.1 m·kgf, 15 ft·lbf)

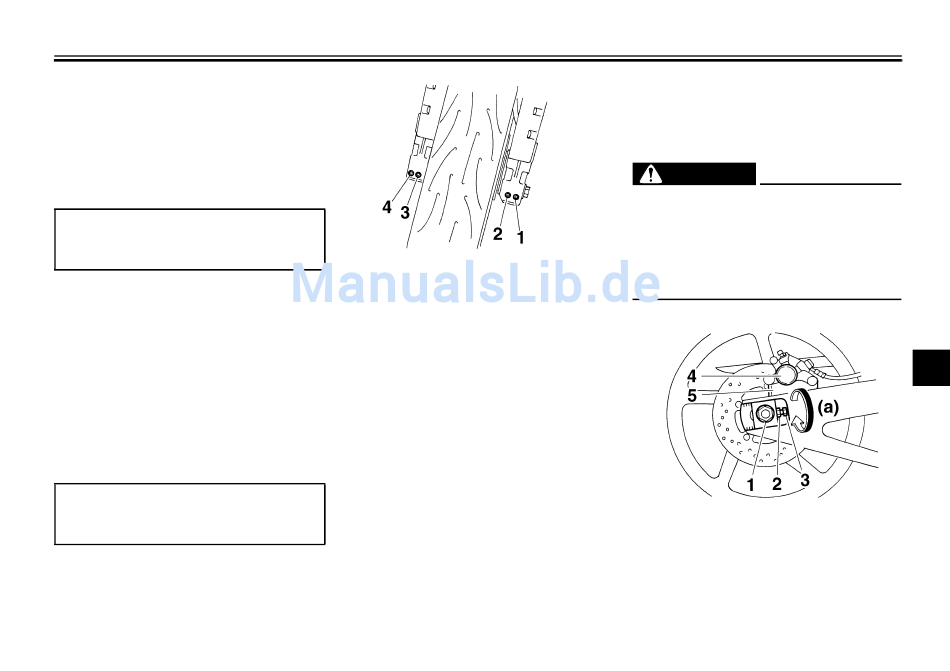

1. Vorderachs-Klemmschraube A
2. Vorderachs-Klemmschraube B
3. Vorderachs-Klemmschraube C
4. Vorderachs-Klemmschraube D
12. Mit angezogener Vorderradbremse
mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen.
6-39

Hinterrad

Hinterrad ausbauen
WARNUNG
G
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.
G
Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
1. Die Achsmutter lösen.
1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Bremssattel
5. Bremssattelhalterung
GAU25080
GAU25311
GWA10820
6
