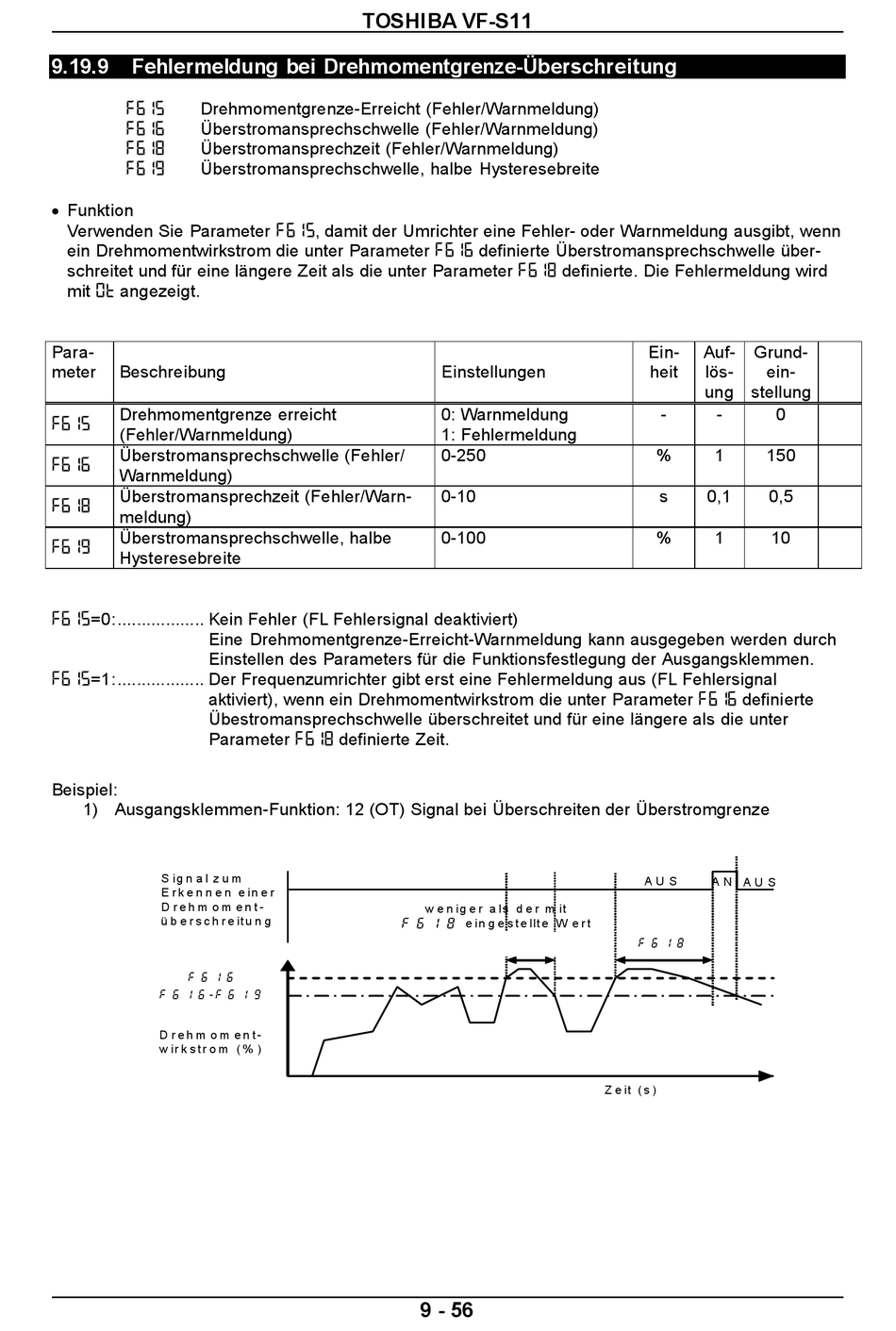

9.19.9 Fehlermeldung bei Drehmomentgrenze-Überschreitung
Drehmomentgrenze-Erreicht (Fehler/Warnmeldung)
F615
Überstromansprechschwelle (Fehler/Warnmeldung)
F616
Überstromansprechzeit (Fehler/Warnmeldung)
F618
Überstromansprechschwelle, halbe Hysteresebreite
F619
• Funktion
Verwenden Sie Parameter F615, damit der Umrichter eine Fehler- oder Warnmeldung ausgibt, wenn
ein Drehmomentwirkstrom die unter Parameter F616 definierte Überstromansprechschwelle über-
schreitet und für eine längere Zeit als die unter Parameter F618 definierte. Die Fehlermeldung wird
mit OT angezeigt.
Para-
meter Beschreibung
Drehmomentgrenze erreicht
F615
(Fehler/Warnmeldung)
Überstromansprechschwelle (Fehler/
F616
Warnmeldung)
Überstromansprechzeit (Fehler/Warn-
F618
meldung)
Überstromansprechschwelle, halbe
F619
Hysteresebreite
F615=0:.................. Kein Fehler (FL Fehlersignal deaktiviert)
Eine Drehmomentgrenze-Erreicht-Warnmeldung kann ausgegeben werden durch
Einstellen des Parameters für die Funktionsfestlegung der Ausgangsklemmen.
F615=1:.................. Der Frequenzumrichter gibt erst eine Fehlermeldung aus (FL Fehlersignal
aktiviert), wenn ein Drehmomentwirkstrom die unter Parameter f616 definierte
Übestromansprechschwelle überschreitet und für eine längere als die unter
Parameter f618 definierte Zeit.
Beispiel:
1) Ausgangsklemmen-Funktion: 12 (OT) Signal bei Überschreiten der Überstromgrenze
S ig n a l z u m
E r k e n n e n e in e r
D r e h m o m e n t -
ü b e r s c h r e it u n g
   
    -    
D r e h m o m e n t -
w ir k s t r o m ( % )
TOSHIBA VF-S11
Einstellungen
0: Warnmeldung
1: Fehlermeldung
0-250
0-10
0-100
w e n ig e r a ls d e r m it
    e in g e s t e llt e W e r t
9 - 56
Ein- Auf- Grund-
heit lös- ein-
ung stellung
- -
% 1 150
s 0,1 0,5
% 1 10
A U S A N
A U S
   
Z e it ( s )
0
