Montage
• Auf Bild 6 ist zu erkennen, wie Solarvor- und -rücklauf
richtig montiert sind (Rücklauf oben und Vorlauf unten).
Karton Solarstation
3. Brennraumtür demontieren
• Die vier Muttern (M10) an der Brennraumtür lösen und
die Tür zur Seite legen. Sie wird erst beim Einbau des
Brenners wieder benötigt (Seite 28).
4. Konsole vor den Speicher montieren
• Die Konsole mit der Solarstation vor den Speicher stel-
len und vorsichtig an den Brennerflansch anlehnen
(siehe Bild 7).
G 20 - Technische Änderungen vorbehalten 10.01
SR
SV
HV

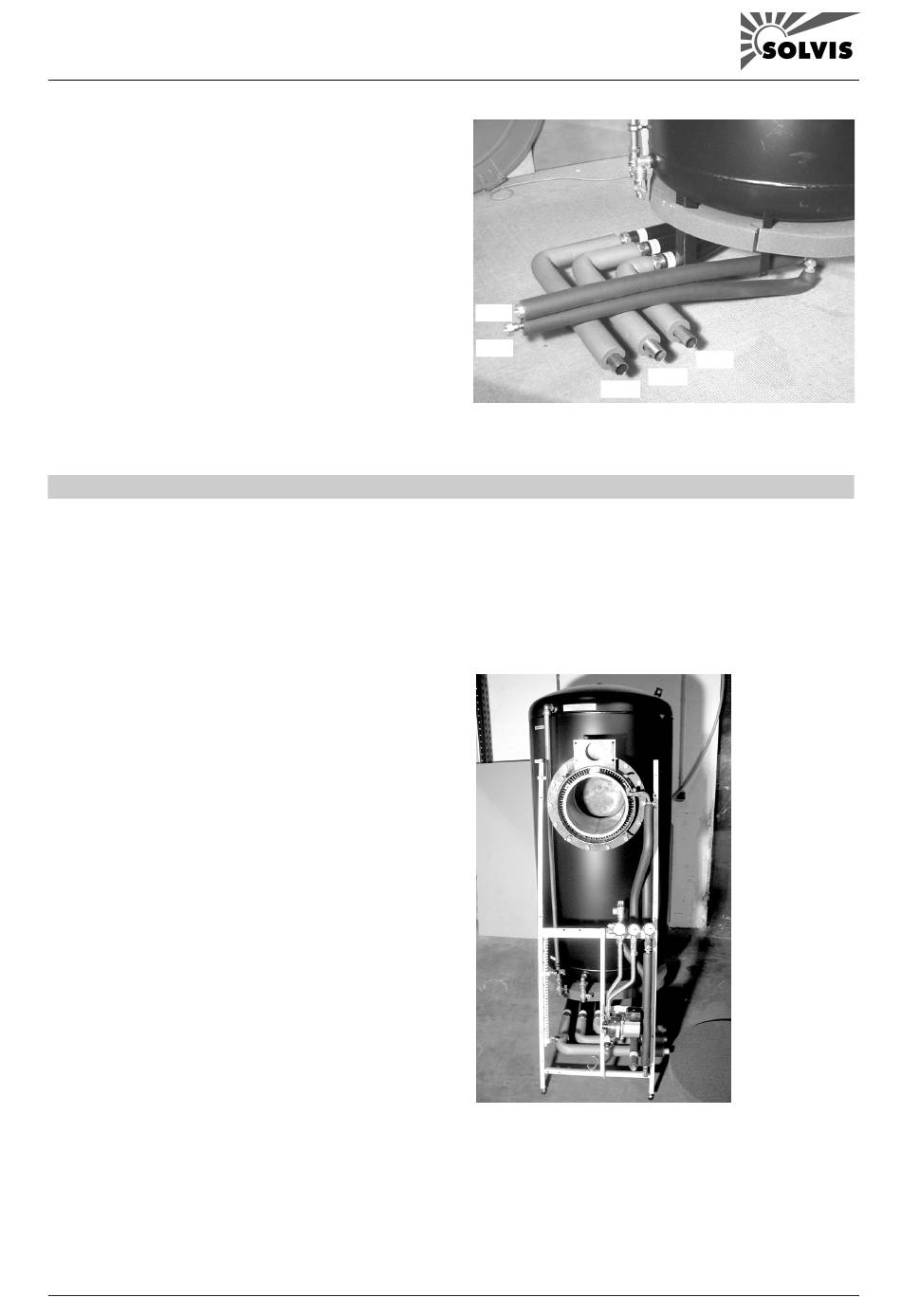

Bild 6: Heizungs- und Solarverrohnrung
Bild 7: Speicherkonsole
