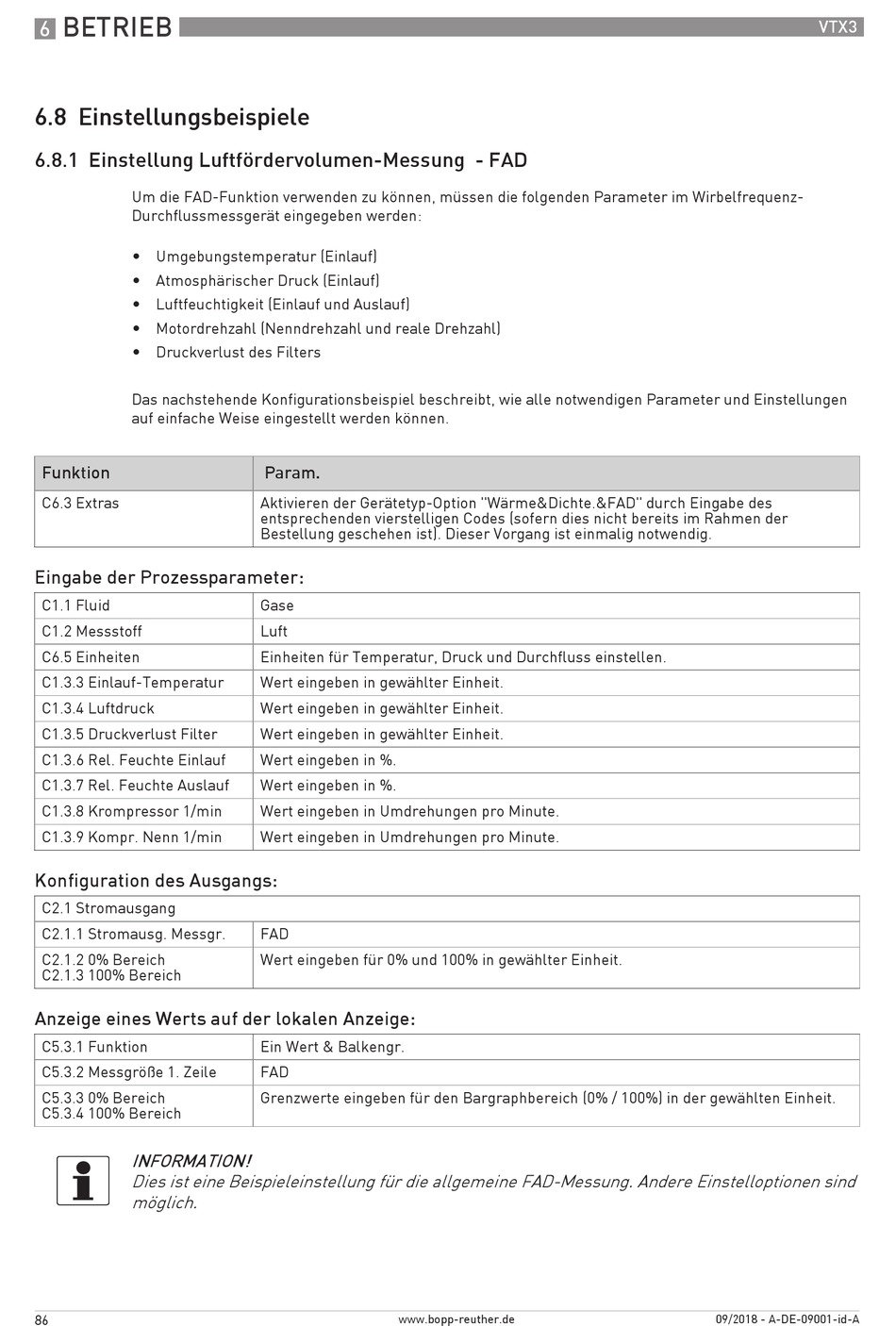

6.8 Einstellungsbeispiele

6.8.1 Einstellung Luftfördervolumen-Messung - FAD
Um die FAD-Funktion verwenden zu können, müssen die folgenden Parameter im Wirbelfrequenz-
Durchflussmessgerät eingegeben werden:
•
Umgebungstemperatur (Einlauf)
•
Atmosphärischer Druck (Einlauf)
•
Luftfeuchtigkeit (Einlauf und Auslauf)
•
Motordrehzahl (Nenndrehzahl und reale Drehzahl)
•
Druckverlust des Filters
Das nachstehende Konfigurationsbeispiel beschreibt, wie alle notwendigen Parameter und Einstellungen
auf einfache Weise eingestellt werden können.
Funktion
C6.3 Extras

Eingabe der Prozessparameter:

C1.1 Fluid
C1.2 Messstoff
C6.5 Einheiten
C1.3.3 Einlauf-Temperatur
C1.3.4 Luftdruck
C1.3.5 Druckverlust Filter
C1.3.6 Rel. Feuchte Einlauf
C1.3.7 Rel. Feuchte Auslauf
C1.3.8 Krompressor 1/min
C1.3.9 Kompr. Nenn 1/min

Konfiguration des Ausgangs:

C2.1 Stromausgang
C2.1.1 Stromausg. Messgr.
C2.1.2 0% Bereich
C2.1.3 100% Bereich

Anzeige eines Werts auf der lokalen Anzeige:

C5.3.1 Funktion
C5.3.2 Messgröße 1. Zeile
C5.3.3 0% Bereich
C5.3.4 100% Bereich
INFORMATION!
Dies ist eine Beispieleinstellung für die allgemeine FAD-Messung. Andere Einstelloptionen sind
möglich.
86
Param.
Aktivieren der Gerätetyp-Option "Wärme&Dichte.&FAD" durch Eingabe des
entsprechenden vierstelligen Codes (sofern dies nicht bereits im Rahmen der
Bestellung geschehen ist). Dieser Vorgang ist einmalig notwendig.
Gase
Luft
Einheiten für Temperatur, Druck und Durchfluss einstellen.
Wert eingeben in gewählter Einheit.
Wert eingeben in gewählter Einheit.
Wert eingeben in gewählter Einheit.
Wert eingeben in %.
Wert eingeben in %.
Wert eingeben in Umdrehungen pro Minute.
Wert eingeben in Umdrehungen pro Minute.
FAD
Wert eingeben für 0% und 100% in gewählter Einheit.
Ein Wert & Balkengr.
FAD
Grenzwerte eingeben für den Bargraphbereich (0% / 100%) in der gewählten Einheit.
