Geräte Mit Anschlussflansch; Geräte In Sandwichausführung - BOPP & REUTHER MESSTECHNIK VTX3 Bedienungsanleitung

VTX3
2.2.1 Geräte mit Anschlussflansch

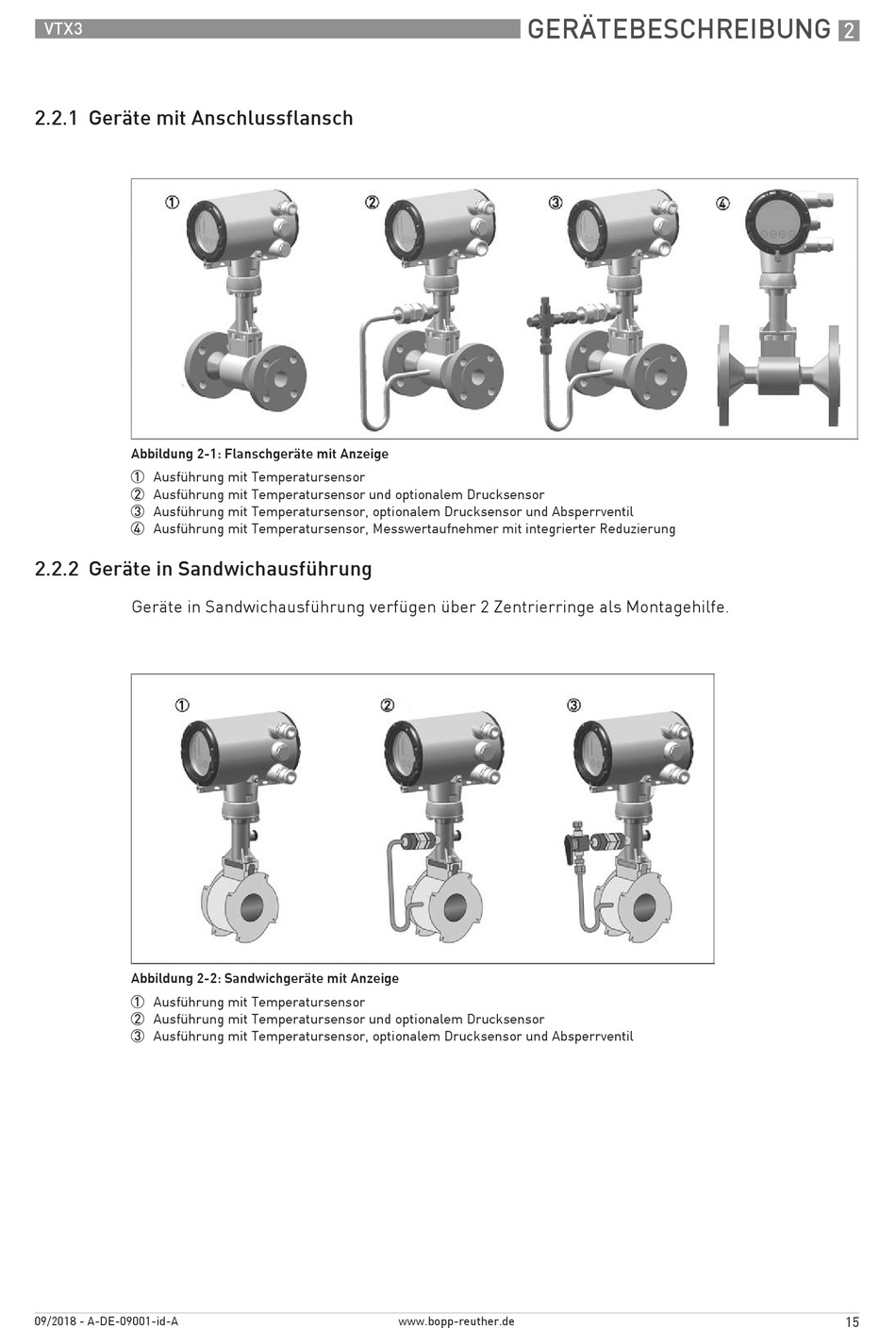

Abbildung 2-1: Flanschgeräte mit Anzeige
1 Ausführung mit Temperatursensor
2 Ausführung mit Temperatursensor und optionalem Drucksensor
3 Ausführung mit Temperatursensor, optionalem Drucksensor und Absperrventil
4 Ausführung mit Temperatursensor, Messwertaufnehmer mit integrierter Reduzierung
2.2.2 Geräte in Sandwichausführung
Geräte in Sandwichausführung verfügen über 2 Zentrierringe als Montagehilfe.
Abbildung 2-2: Sandwichgeräte mit Anzeige
1 Ausführung mit Temperatursensor
2 Ausführung mit Temperatursensor und optionalem Drucksensor
3 Ausführung mit Temperatursensor, optionalem Drucksensor und Absperrventil
09/2018 - A-DE-09001-id-A
GERÄTEBESCHREIBUNG
www.bopp-reuther.de
2
15
