Bedienung
Sägeblatt montieren und wechseln
WARNUNG: Um die Verletzungsgefahr zu
verringern, schalten Sie das Gerät aus und trennen Sie
es von der Stromquelle, bevor Sie Zubehör ein- und
ausbauen, Einstellungen vornehmen oder Reparaturen
durchführen. Ein unbeabsichtigter Anlauf kann zu
Verletzungen führen.
Ziehen Sie den Netzstecker aus der Steckdose.
Entfernen Sie die Klingenschutzabdeckung
(ABBILDUNG O / 1) durch Öffnen der
Klingenschutzschraube (ABBILDUNG O / 2).
Drücken Sie die Klingensicherungstaste (ABBILDUNG A
/ 10) und drehen Sie gleichzeitig die Klinge von Hand,
bis die Klingensicherungstaste ein weiteres Mal um ca. 7
mm abfällt.
Jetzt wird die Drehung der Klinge verhindert.
Verwenden Sie den 5 mm Inbusschlüssel, um die
Klingenbefestigungsschraube zu öffnen.
Entfernen Sie die Sicherungsschraube und die
Unterlegscheibe (ABBILDUNG O / 3), den äußeren
Klingenflansch (ABBILDUNG O / 4) und die Klinge
(ABBILDUNG O / 5).
Prüfen Sie vor dem Einbau einer neuen Klinge, ob beide
Klingenflanschen sauber sind. Setzen Sie eine neue
oder geschärfte Klinge auf den hinteren Flansch
(ABBILDUNG O / 6), so dass die markierte Seite der
Klinge nach außen zeigt und die Pfeile auf der Klinge in
dieselbe Richtung wie die Drehrichtungsmarkierungen
auf der Innenseite der Klingenabdeckung zeigen.
Vergewissern Sie sich, dass die neue Klinge ganz nach
unten auf den hinteren Klingenflansch passt. Bringen Sie
den äußeren Klingenflansch, die Unterlegscheibe und
die Sicherungsschraube wieder an. Drücken Sie die
Klingensicherungstaste und ziehen Sie die
Klingensicherungsmutter fest. Bringen Sie die
Klingenschutzabdeckung wieder an und ziehen Sie die
Schraube der Klingenschutzabdeckung fest.

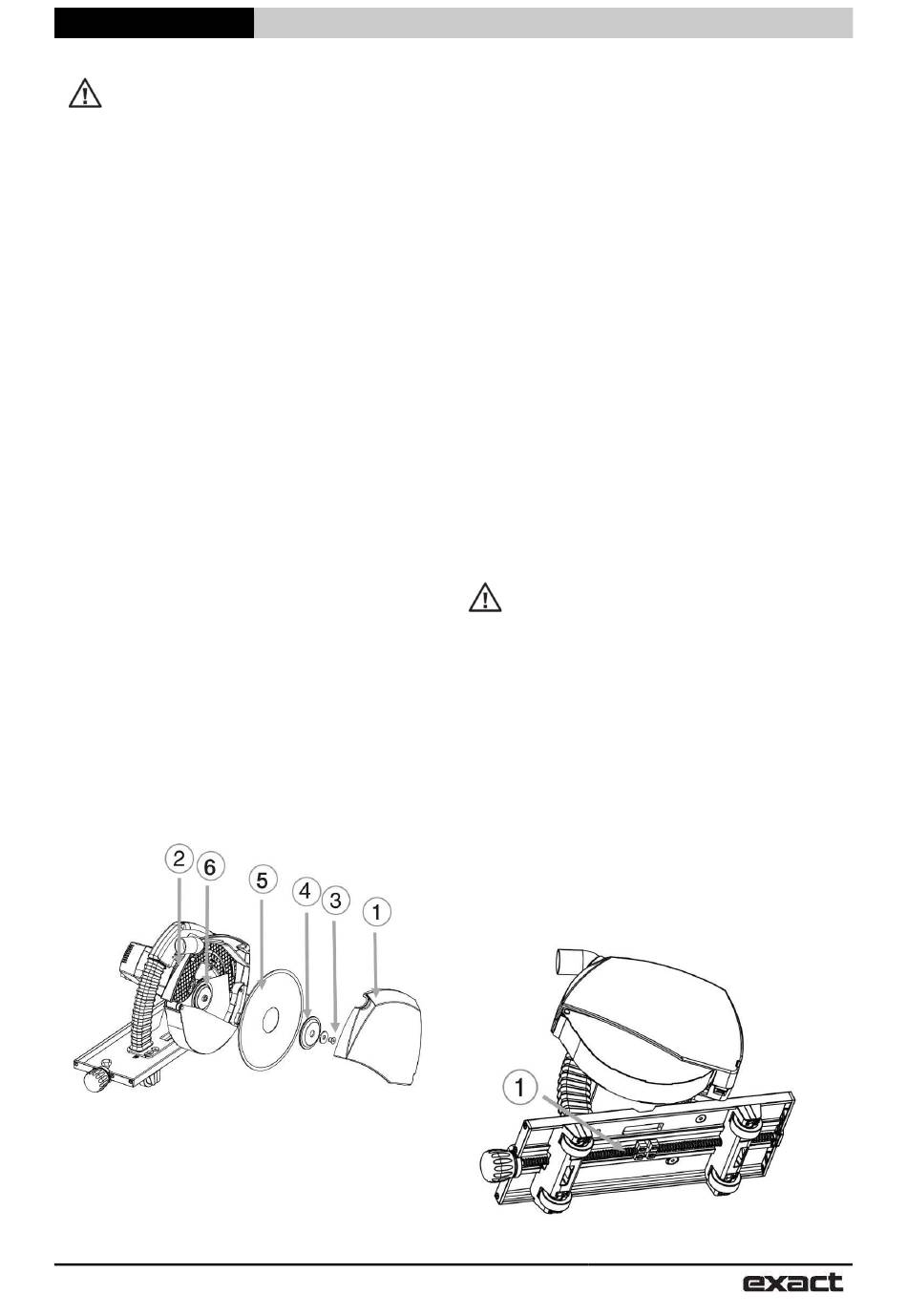

ABBILDUNG O
Hinweise für Wartung und Instandhaltung
Ziehen Sie den Netzstecker aus der Steckdose, bevor
Sie die Rohrsäge warten oder reinigen. Alle
Wartungsarbeiten an den elektrischen Komponenten
der Rohrsäge müssen von einem zugelassenen
Servicecenter oder Techniker durchgeführt werden.
Klinge
Überprüfen Sie den Zustand der Klinge. Ersetzen Sie
eine verbogene, stumpfe oder anderweitig
beschädigte Klinge durch eine neue Klinge. Die
Verwendung einer stumpfen Klinge kann den
Elektromotor und das Getriebe der Rohrsäge
überlasten. Wenn Sie bemerken, dass die Klinge
stumpf ist, schneiden Sie nicht weiter damit, da die
Klinge so stark beschädigt werden kann, dass es sich
nicht mehr lohnt, sie zu schärfen. Eine Klinge in
ausreichend gutem Zustand kann einige Male von
einem professionellen Schärfbetrieb geschärft
werden.
Führungseinrichtung
Reinigen Sie die Führungseinrichtung regelmäßig mit
Druckluft. Reinigen Sie auch die Trapezschraube des
Geräts und die beiden darauf befindlichen
Einstellmuttern (ABBILDUNG P / 1).
Klingenschutz
WARNUNG: Überprüfen Sie regelmäßig die
korrekte Funktion des unteren Klingenschutzes. Um
die Funktion zu überprüfen, öffnen Sie den
Klingenschutz bis zur vollständig geöffneten Position
und lassen ihn dann los. Nach dem Loslassen der
Klingenabdeckung sollte diese ohne Verzögerung
oder Reibung in die geschlossene Position
zurückkehren.
Späne von Kunststoffrohren können sich im Inneren
des Klingenschutzes sammeln. Reinigen Sie den
Klingenschutz regelmäßig und achten Sie besonders
darauf, dass die Bewegung des Klingenschutzes nicht
behindert wird.
Motor
Halten Sie die Lüftungsöffnungen des Motors sauber,
um einen freien Luftstrom zu ermöglichen.
ABBILDUNG P
