Bedienung
Voreinstellung der richtigen Schräge für die Säge
Sie können Gusseisen- und Kunststoffrohre mit einem AD
von 15-170 mm schneiden oder Sie können solche Rohre mit
einem AD von 50 bis 170 mm schneiden und abschrägen.
Es gibt einen Stellhebel in der Greifeinheit der Säge, um
die richtige Tiefe für die Schräge einzustellen (Abb. A 18).
Wenn Sie ein Rohr mit einem AD von 50-90 mm schneiden
und abschrägen wollen, stellen Sie den Hebel auf A. Wenn
Sie ein Rohr mit einem AD von 90-125 mm schneiden und
abschrägen wollen, stellen Sie den Hebel auf B. Wenn Sie
ein Rohr mit einem AD von 125-170 mm schneiden und
abschrägen wollen, stellen Sie den Hebel auf C.

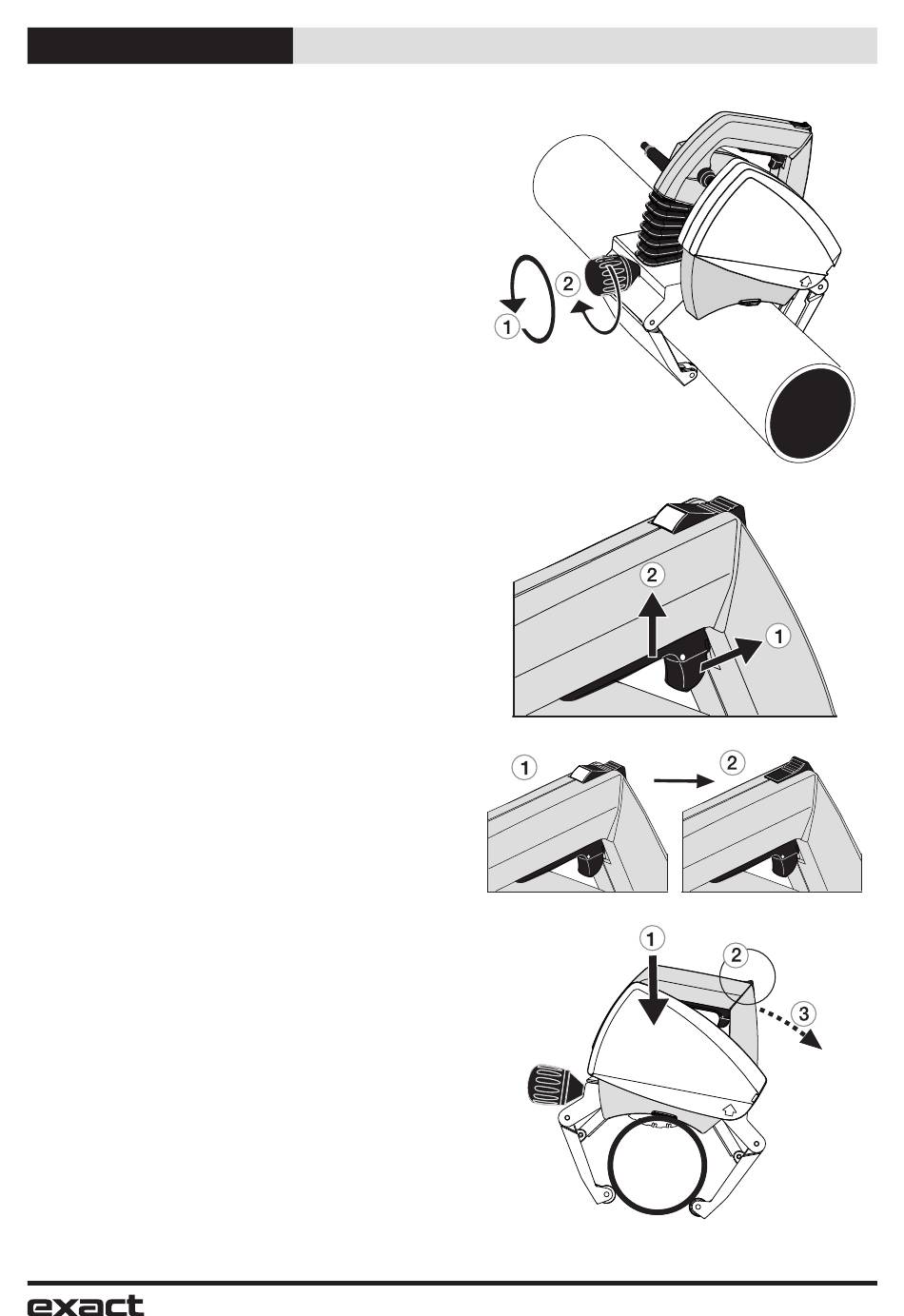

Anbringen der Rohrsäge an das Rohr
Öffnen Sie die Festhaltevorrichtung der Rohrsäge durch
Betätigen der Einstellkurbel an der Rückseite der Säge
so weit, bis die Größe der Öffnung dem Durchmesser
des Rohrs entspricht (Abb. E/1).
Positionieren Sie die Rohrsäge an der Oberseite des
Rohrs, sodass die Kante des unteren Blattschutzes auf
die Schnittmarkierung trifft. Befestigen Sie die Rohrsäge
am Rohr, indem Sie die Einstellkurbel des Greifers
solange drehen, bis dieser fest auf dem zu schneidenden
Rohr sitzt (Abb. E/2). Halten Sie das Rohr ruhig und
achten Sie darauf, dass sich die Säge frei in Laufrichtung
bewegen kann. Achten Sie aus Sicherheitsgründen
darauf, dass die Kabel an der linken Seite der Rohrsäge
vorbei laufen. Die Rohrsäge ist nun betriebsbereit.
Durchbohren der Rohrwand
Halten Sie den Greifer leicht mit Ihrer rechten Hand und
stellen Sie ihren linken Fuß auf die Oberseite des Rohrs,
etwa 40 cm von der Rohrsäge entfernt. Drehen Sie die
Säge, bis sie ganz leicht nach vorne geneigt ist (Abb.
H). Um den Motor zu starten, öffnen Sie zuerst den
Verriegelungshebel des Netzschalters (Abb. F/1), und
drücken Sie den Netzschalter ganz nach unten (Abb. F/2).
Bevor Sie beginnen, warten Sie, bis das Sägeblatt die
volle Geschwindigkeit erreicht hat. Durchbohren Sie
die Rohrwand, indem Sie den Haltegriff der Rohrsäge
langsam nach unten drücken, bis das Sägeblatt durch die
Rohrwand gedrungen ist (zu diesem Zeitpunkt darf das
Rohr nicht rotieren), die Motoreinheit ist in Sägeposition
arretiert (Abb. H/1). Achten Sie während dieses Vorgangs
auf den UNLOCK-Knopf. Wenn der UNLOCK-Knopf
arretiert ist, verschwindet die gelbe Markierung (Abb. G),
die Rohrsäge ist in Sägeposition eingerastet und Sie
können sicher mit dem Abtrennen des Rohrs beginnen.
Sägen rings um das Rohr herum
Beginnen Sie mit dem Sägen, indem Sie die Rohrsäge nach
vorne führen und dabei das Rohr mit Ihrem linken Fuß fi xieren
(Abb. H/3). Anschließend lassen Sie das Rohr los (nehmen
Sie ihren linken Fuß vom Rohr) und lassen Sie die Rohrsägen
rückwärts rotieren, dabei wird sich das Rohr in umgekehrter
Richtung drehen (Abb. J). Um eine neue Vorwärtsbewegung
zu starten, führen Sie ca. 1/6 des Rohrumgangs kontinuierlich
nach vorn zu. Wiederholen Sie diesen Vorgang, bis das Rohr
vollständig abgetrennt ist (Abb. K).
Wählen Sie die Sägegeschwindigkeit dem Material
und der Dicke des Rohrs entsprechend. Durch zu
hohe Geschwindigkeit wird möglicherweise das
Sägeblatt beschädigt, die Rohrsäge überlasten oder ein
schlechtes Ergebnis erzielt.
Abb. E
Abb. F
Abb. G
Abb. H
