Bedienung
Exact PipeCut+Bevel
170E Rohrschneidesys-
tem, Bedienungsanwei-
sung
Vor der Inbetriebnahme des Werkzeugs
Achten Sie darauf, dass die Motoreinheit in
aufrechter Position steht. Die gelbe Markierung
auf dem UNLOCK-Knopf ist sichtbar.
Überprüfen Sie, ob das Sägeblatt richtig sitzt,
in einwandfreiem Zustand ist und dem Material
entspricht.
Überprüfen Sie, ob die Führungsräder der Säge
rotieren.
Überprüfen Sie, ob die Stützräder rotieren.
Überprüfen Sie den einwandfreien Betrieb des
unteren Sägeblattschutzes.
Versichern Sie sich, dass das Rohr leer ist.
Nach dem Schneiden von Kunststoffrohren
(dabei entstehen lange Splitter) öffnen Sie die
Schutzabdeckung des Sägeblatts und reinigen
Sie den unteren Sägeblattschutz sowie die
gesamte Rohrsäge vorsichtig.
Anschluss an die Stromversorgung
Achten Sie darauf, dass die Netzspannung
dieselbe wie auf dem Typenschild (Abb. A/14)
ist. Schließen Sie die Rohrsäge erst an das
Stromnetz an, nachdem Sie das überprüft
haben.

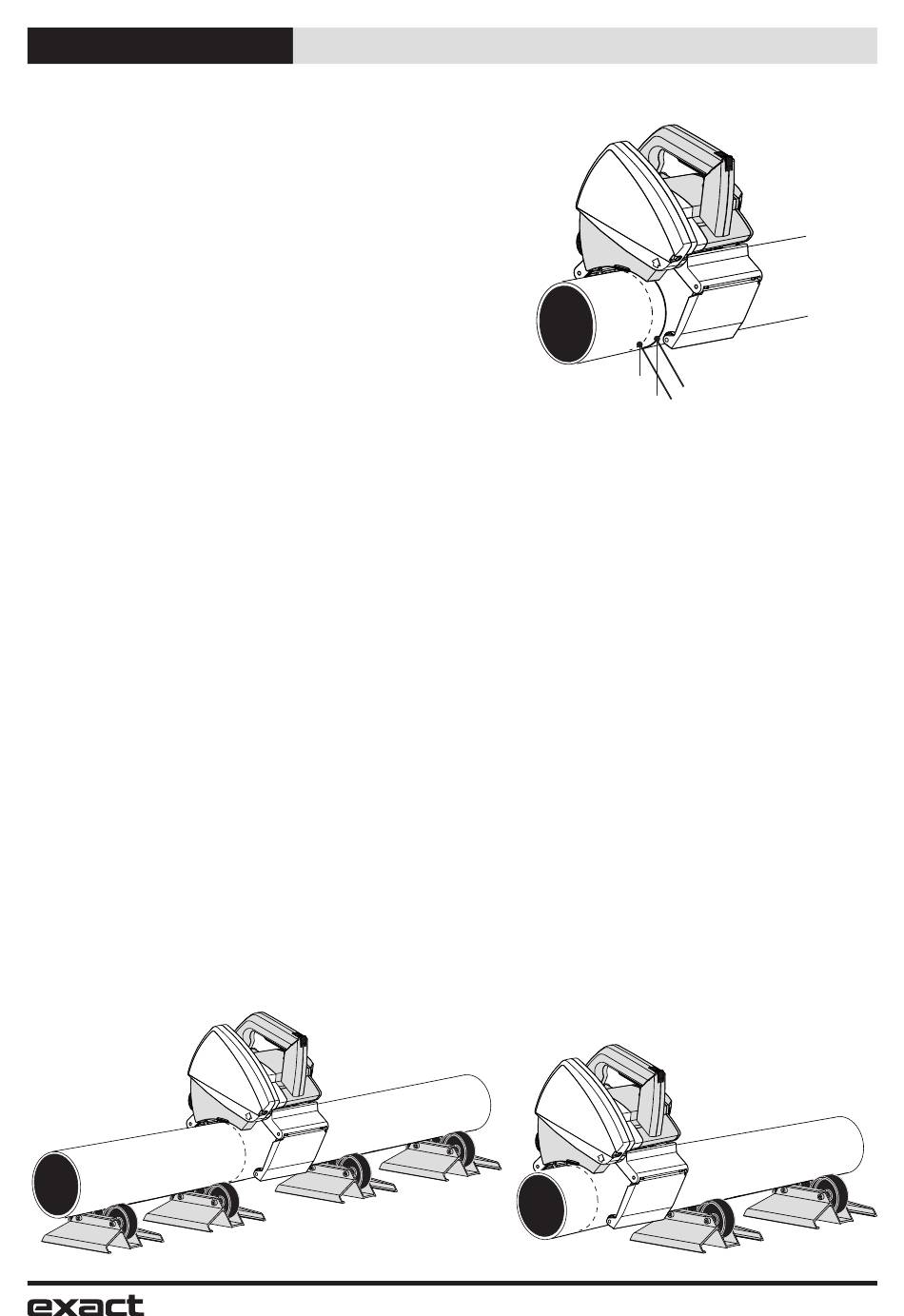

Abb. B
Abb. C
Markierungsstelle
Schnittstelle
Präzises Ansetzen an der Schnittmarkierung
Wenn Sie den Schnittstelle auf dem Rohr markieren,
ziehen Sie von dem gewünschten Maß 10 mm ab
(Leicht zu merkende Regel: Die Markierungsstelle =
erforderliches Maß – 10 mm). (Abb. C)
Einsetzen des Rohrs in die Halterungen
Verwenden Sie beim Schneiden von Rohren stets
die Systemhalterungen. Damit wird die Sicherheit
am Arbeitsplatz und ein optimales Ergebnis
gewährleistet. Arbeit auf ebenem Untergrund. Legen
Sie das Rohr auf zwei Halterungen, so dass sich die
Schnittstelle zwischen den Halterungen befi ndet.
Legen Sie zwei weitere Halterungen unter die beiden
Enden des Rohrs. Achten Sie darauf, dass alle
Halterollen das Rohr berühren (falls nötig gleichen
Sie Unebenheiten mit Holzklötzen aus) (Abb. B).
Beim Schneiden von kurzen Rohren (25 cm oder
weniger) platzieren Sie die Halterungen so, dass
sich die Schnittstelle außerhalb der Halterungen
befi ndet (Abb. D). Stützen Sie das Rohr falls
nötig mit Ihrem linken Fuß ab. Die richtige
Vorbereitung verhindert das Verkeilen des
Sägeblatts, wenn das Rohr durchgeschnitten ist.
11
Deutsch
10 mm
1"
Abb. D
