Inhaltszusammenfassung für VEGA VEGAPULS SR 68

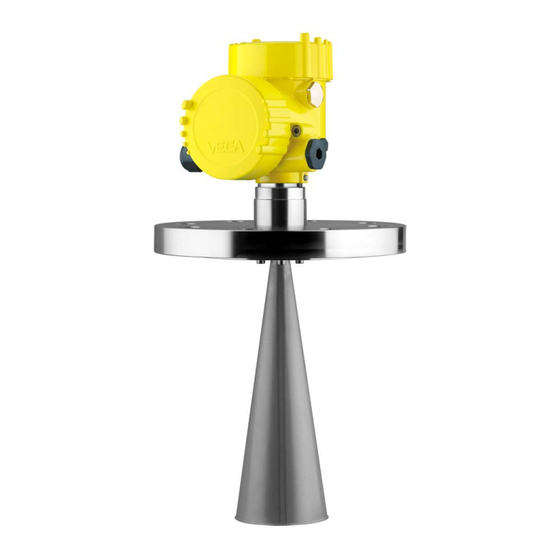

- Seite 1 Betriebsanleitung Radarsensor zur kontinuierlichen Füllstandmessung von Schüttgütern VEGAPULS SR 68 4 … 20 mA/HART - Vierleiter Document ID: 38295...
-
Seite 2: Inhaltsverzeichnis
Den PC anschließen ...................... 63 Parametrierung ....................... 64 Sicherung der Parametrierdaten ..................65 In Betrieb nehmen mit anderen Systemen DD-Bedienprogramme ....................66 Field Communicator 375, 475 ..................66 Diagnose, Asset Management und Service VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 3 11.4 Warenzeichen ........................ 91 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2017-04-03 VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 4: Zu Diesem Dokument
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 5: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAPULS SR 68 ist ein Sensor zur kontinuierlichen Füllstand- messung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". -
Seite 6: Eu-Konformität
Ländern der EU zugelassen. In den Ländern der EFTA ist der Einsatz zugelassen, sofern die jewei- ligen Standards umgesetzt wurden. Für den Betrieb innerhalb geschlossener Behälter müssen folgende Bedingungen erfüllt sein: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 7: Funktechnische Zulassung Für Usa
Hand-held applications are prohibited. • Marketing to residential consumers is prohibited. Changes or modifications not expressly approved by the manufactu- rer could void the user’s authority to operate this equipment. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 8: Funktechnische Zulassung Für Kanada
Director of the DRAO before the equipment can be installed or operated. The Director of the DRAO may be contacted at 250-497-2300 (tel.)or 250-497-2355 (fax). (Alternatively, the Mana- ger, Regulatory Standards, Industry Canada, may be contacted.) VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 9 [Colombie-Britannique]) doit se concerter avec le directeur de l'OFR afin d’obtenir de sa part une autorisation écrite avant que l'équipement ne puisse être installé ou mis en marche. Le directeur de VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 10: Umwelthinweise
DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 11: Produktbeschreibung Aufbau
Alternativ finden Sie die Daten über Ihr Smartphone: • Smartphone-App "VEGA Tools" aus dem "Apple App Store" oder dem "Google Play Store" herunterladen • Data-Matrix-Code auf dem Typschild des Gerätes scannen oder VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 12: Arbeitsweise
Der jeweilige Lieferumfang ergibt sich aus der Bestellspezifikation. Arbeitsweise Anwendungsbereich Der VEGAPULS SR 68 ist ein Radarsensor zur kontinuierlichen Mes- sung von Schüttgütern auch unter schwierigen Prozessbedingungen. Er eignet sich besonders zur Füllstandmessung in hohen Silos und großen Bunkern. -
Seite 13: Zubehör Und Ersatzteile
VEGACONNECT" (Document-ID 32628). VEGADIS 81 Das VEGADIS 81 ist eine externe Anzeige- und Bedieneinheit für VEGA-plics -Sensoren. ® Bluetooth-Funktion bei VEGADIS 82 erst zu einem späteren Zeitpunkt nutz- bar. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 14 4 … 20 mA/HART - Zweileiter: leiter • VEGAPULS Serie 60 • VEGAFLEX Serie 80 • VEGABAR Serie 80 Weitere Informationen finden Sie in der Betriebsanleitung "Zusatz- elektronik für 4 … 20 mA/HART - Vierleiter" (Document-ID 42766). VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 15 Der Antennenanpasskegel ist ein Austauschteil und dient zur optima- Antennenanpasskegel len Übertragung der Mikrowellen und zum Abdichten gegenüber dem Prozess. Weitere Informationen finden Sie in der Betriebsanleitung "Antennen- anpasskegel VEGAPULS 62 und 68" (Document-ID 31381). VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 16: Montieren
Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. NPT-Gewinde Bei Gerätegehäusen mit selbstdichtenden NPT-Gewinden können die Kabelverschraubungen nicht werkseitig eingeschraubt werden. Die freien Öffnungen der Kabeleinführungen sind deshalb als Transport- VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 17: Montagevorbereitungen
Anzugsmoment siehe Kapitel "Technische Daten" Hinweis: Der Radarsensor mit Spülluftanschluss oder mit Antennenverlänge- rung hat eine Markierung am Antennensockel für die Polarisation. Diese Markierungskerbe muss mit der Markierung am Prozessan- schluss übereinstimmen. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 18 Antennenwerkstoff sind dies Federringe nach DIN 217 oder Keilsiche- rungsscheiben nach DIN 25 201. Parabolantenne Gehen Sie wie folgt vor: 1. VEGAPULS SR 68 mit dem Flansch festspannen, z. B. in einem Schraubstock 2. Verbindungsstück (1) mit einem Schraubenschlüssel (Schlüssel- weite 22) an den Abflachungen festhalten 3.
-
Seite 19: Montagevorbereitungen - Parabolantenne
Durchmesser hat als der Prozessanschluss (Gewinde, Flansch). Vor der Montage muss deshalb die Antenne vom Flansch demontiert werden. Gehen Sie wie folgt vor: 1. VEGAPULS SR 68 mit dem Flansch festspannen, z. B. in einem Schraubstock 2. Verbindungsstück (1) mit einem Schraubenschlüssel (Schlüssel- weite 22) an den Abflachungen festhalten 3. -
Seite 20: Montagehinweise
Einschraubstutzen kann die Polarisation genutzt werden, um die Auswirkung von Störechos zu reduzieren. Die Lage der Polarisation ist durch eine Markierung am Prozessan- schluss des Gerätes gekennzeichnet. Abb. 5: Lage der Polarisation 1 Markierung bei Gewindeausführung 2 Markierung bei Flanschausführung VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 21: Montageposition
Verschmutzungen zu vermeiden, ist der Abstand zu einem Filter oder Staubabzug möglichst groß zu wählen. Abb. 7: Montage des Radarsensors bei einströmendem Medium Bei Schüttgutsilos mit seitlicher pneumatischer Befüllung darf die Montage nicht im Befüllstrom erfolgen, da das Mikrowellensignal VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 22 Filter oder Staubabzug möglichst groß zu wählen. Abb. 8: Montage des Radarsensors bei einströmendem Medium Stutzen Bevorzugt sollten Sie den Rohrstutzen so dimensionieren, dass der Antennenrand etwas aus dem Stutzen herausragt. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 23 Neigung des Sensors verringert. Evtl. entstehen dadurch zusätzliche Störreflexionen, die das Messergebnis im Nahbereich beeinträchti- gen können. Max. Anzugsmoment siehe Kapitel "Technische Daten" Abb. 11: Abstand zwischen Antenne und Stutzen bei Hornantenne VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 24 Optional steht das Gerät auch mit einer Antennenverlängerung zur Verfügung. Damit kann die Antennenlänge werkseitig oder nach- träglich so gewählt werden, dass der Antennenrand etwas über das Stutzenende hinausragt. Allerdings entstehen durch die Antennenver- VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 25: Ausrichtung
Ist eine Montage in der Silomitte nicht möglich, kann der Sensor mit Hilfe einer optionalen Schwenkhalterung zur Behältermitte ausge- richtet werden. Die nachfolgende Beschreibung gibt einen einfachen Überblick über die Bestimmung des erforderlichen Neigungswinkel. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 26 Neigungswinkel von 2° … 10° an. Distanz d 2° 4° 6° 8° 10° Beispiel: Bei einem 20 m hohen Behälter ist die Einbauposition des Sensors 1,4 m von der Behältermitte entfernt. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 27 Wenn große Behältereinbauten wie Streben und Träger zu Störechos führen, können diese durch zusätzliche Maßnahmen abgeschwächt werden. Kleine, schräg angebaute Blenden aus Blech über den Einbauten "streuen" die Radarsignale und verhindern so wirkungsvoll eine direkte Störechoreflexion. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 28 Beispiel an Krantraversen befestigen können. Bei Schüttkegeln ist es sinnvoll, die Sensoren möglichst senkrecht zur Schüttgutfläche auszurichten. Eine gegenseitige Beeinflussung der Sensoren erfolgt nicht. Abb. 19: Radarsensoren an einer Krantraverse VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 29 Bei diesen Anwendungen ist zu berücksichtigen, dass die Sensoren für relativ langsame Füllstandänderungen ausgelegt sind. Beim Ein- satz des VEGAPULS SR 68 auf einem beweglichen Arm ist die max. Messrate zu beachten (siehe Kapitel "Technische Daten"). Montage in der Behälteri- Geräte für einen Temperaturbereich bis 250 °C bzw.
- Seite 30 Der Sensor sollte deshalb in einem möglichst großen Abstand zur Trennwand eingebaut werden. Die optimale Montage erfolgt an der Siloaußenwand mit einer Sensorausrichtung zur Entleerung in der Silomitte. Abb. 22: Montage des VEGAPULS SR 68 in Mehrkammersilos VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 31 4 Montieren Abb. 23: Ausrichtung des VEGAPULS SR 68 zur Entleerung in der Silomitte Staubablagerungen Um starke Anhaftungen und Staubablagerungen im Antennensystem zu vermeiden, sollte der Sensor nicht direkt am Staubabzug des Behälters montiert werden. Bei extremen Staubablagerungen im Antennensystem steht der VEGAPULS SR 68 mit Spülluftanschluss Verfügung.
- Seite 32 4 Montieren Abb. 25: Spülluftanschluss bei Parabolantenne In der Praxis hat es sich gezeigt, dass ein Druck von ca. 0,2 … 1 bar für einen ausreichenden Luftstrom sorgt (siehe Diagramm in Kapitel "Technische Daten", "Spülluftanschluss". VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 33: An Die Spannungsversorgung Anschließen
Verwenden Sie Kabel mit rundem Querschnitt bei Geräten mit Gehäuse und Kabelverschraubung. Kontrollieren Sie für welchen Kabelaußendurchmesser die Kabelverschraubung geeignet ist, um die Dichtwirkung der Kabelverschraubung (IP-Schutzart) sicher zu stellen. Verwenden Sie eine zum Kabeldurchmesser passende Kabelver- schraubung. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 34: Anschließen
Die Verbindung zum Anzeige- und Bedienmodul bzw. zum Schnittstel- lenadapter erfolgt über Kontaktstifte im Gehäuse. Information: Der Klemmenblock ist steckbar und kann von der Elektronik abge- zogen werden. Hierzu Klemmenblock mit einem kleinen Schrauben- VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 35 Anschlussplan auflegen, bei Versorgung mit Netzspanung zusätzlich den Schutzleiter an die innere Erdungsklemme an- schließen. 9. Überwurfmutter der Kabelverschraubungen fest anziehen. Der Dichtring muss die Kabel komplett umschließen 10. Gehäusedeckel verschrauben VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 36: Anschlussplan Zweikammergehäuse
Der Anschluss einer externen Anzeige- und Bedieneinheit ist bei der Ex-d-ia-Ausführung nicht möglich. Anschlussraum bei Netz- spannung 4...20mA power supply Abb. 28: Anschlussraum Zweikammergehäuse bei Netzspannung Klemme Funktion Polarität Spannungsversorgung Spannungsversorgung 4 … 20 mA-Ausgang (aktiv) VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 37: Zweikammergehäuse Mit Vegadis-Adapter
4 … 20 mA-Ausgang (aktiv) 4 … 20 mA-Ausgang (passiv) + Masse Ausgang Funktionserde bei Installation nach CSA (Canadian Stan- dards Association) Zweikammergehäuse mit VEGADIS-Adapter Die nachfolgenden Abbildungen gelten für die Nicht-Ex-Ausführung. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 38: Einschaltphase
Anzeige von Gerätetyp, Hard- und Softwareversion, Messstellen- name auf Display bzw. PC • Anzeige der Statusmeldung "F 105 Ermittle Messwert" auf Display bzw. PC • Ausgangssignal springt auf den eingestellten Störstrom VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 39 5 An die Spannungsversorgung anschließen Sobald ein plausibler Messwert gefunden ist, wird der zugehörige Strom auf der Signalleitung ausgegeben. Der Wert entspricht dem aktuellen Füllstand sowie den bereits durchgeführten Einstellungen, z. B. dem Werksabgleich. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 40: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul Anzeige- Und Bedienmodul Einsetzen
Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weite- rer Anschluss ist nicht erforderlich. Abb. 32: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse im Elektronikraum VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 41: Bediensystem
Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. Bediensystem Abb. 34: Anzeige- und Bedienelemente LC-Display Bedientasten • Tastenfunktionen [OK]-Taste: – In die Menüübersicht wechseln VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 42 Sie das Gerät alternativ mittels eines Magnetstiftes. Dieser betätigt die vier Tasten des Anzeige- und Bedienmoduls durch den geschlossenen Deckel mit Sichtfenster des Sensorgehäuses hin- durch. Abb. 35: Anzeige- und Bedienelemente - mit Bedienung über Magnetstift LC-Display Magnetstift Bedientasten Bluetooth-Symbol Deckel mit Sichtfenster VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 43: Messwertanzeige - Auswahl Landessprache
Durch die Parametrierung wird das Gerät an die Einsatzbedingungen angepasst. Die Parametrierung erfolgt über ein Bedienmenü. Hauptmenü Das Hauptmenü ist in fünf Bereiche mit folgender Funktionalität aufgeteilt: Inbetriebnahme: Einstellungen z. B. zu Messstellenname, Medium, Anwendung, Behälter, Abgleich, Signalausgang VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 44 Faktoren hinzu. Bei Schüttgütern sind dies Staubentwicklung, Schüttkegel und zusätzliche Echos durch die Behälterwand. Um den Sensor an diese unterschiedlichen Messbedingungen anzu- passen, sollte in diesem Menüpunkt zuerst die Auswahl "Flüssigkeit" oder "Schüttgut" getroffen werden. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 45 Der Betrieb des Gerätes in diesen Anwendungen unterliegt mögli- cherweise nationalen Einschränkungen bezüglich der funktechni- schen Zulassung (siehe Kapitel "Zu Ihrer Sicherheit"): • Kunststofftank • Transportabler Kunststofftank • Offenes Gewässer (Pegelmessung) • Offenes Gerinne (Durchflussmessung) VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 46 – Hohe Messgenauigkeit – Störsignalausblendung erforderlich Rührwerksbehälter (Reaktor): • Aufbau: alle Behältergrößen möglich • Mediumgeschwindigkeit: – Schnelle bis langsame Befüllung möglich – Behälter wird sehr häufig befüllt und entleert • Behälter: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 47 – Oft wird der Füllstand über eine Regelung gehalten • Behälter: – Seitliche Zugänge und Abgänge – Verbindungsstellen wie Flansche, Schweißnähte – Laufzeitverschiebung im Rohr • Prozess-/Messbedingungen: – Kondensatbildung – Anhaftungen VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 48 – Unempfindlich im Nahbereich Offenes Gerinne (Durchflussmessung): • Pegeländerungsgeschwindigkeit: langsame Pegeländerung • Prozess-/Messbedingungen: – Eis- und Kondensatbildung an der Antenne möglich – Spinnen und Insekten nisten in den Antennen – Ruhige Wasseroberfläche VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 49 Anwendungen für Behälterboden und -decke verschiedene Auswahl- möglichkeiten. Geben Sie die gewünschten Parameter über die entsprechenden Tas- ten ein, speichern Ihre Eingaben mit [OK] und gehen Sie mit [ESC] und [->] zum nächsten Menüpunkt. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 50 Sie in Kapitel "Technische Daten". Anhand dieser Eingaben wird dann die eigentliche Füllhöhe errechnet. Der aktuelle Füllstand spielt bei diesem Abgleich keine Rolle, der Min.-/Max.-Abgleich wird immer ohne Veränderung des Füllguts VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 51 2. Mit [OK] den Prozentwert zum Editieren vorbereiten und den Cursor mit [->] auf die gewünschte Stelle setzen. 3. Den gewünschten Prozentwert mit [+] einstellen und mit [OK] speichern. Der Cursor springt nun auf den Distanzwert. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 52 Eingabe einer 4-stelligen PIN schützen Sie die Sensordaten vor unerlaubtem Zugriff und unbeabsichtigten Veränderungen. Ist die PIN dauerhaft aktiviert, so kann sie in jedem Menüpunkt temporär (d. h. für ca. 60 Minuten) deaktiviert werden. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 53 Die Funktion ist von der Höhe der Betriebsspan- nung abhängig, siehe Betriebsanleitung des jeweiligen Sensors. Im Auslieferungszustand ist die Beleuchtung eingeschaltet. Diagnose - Gerätestatus In diesem Menüpunkt wird der Gerätestatus angezeigt. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 54 In diesem Menüpunkt simulieren Sie Messwerte über den Strom- ausgang. Damit lässt sich der Signalweg, z. B. über nachgeschaltete Anzeigegeräte oder die Eingangskarte des Leitsystems testen. So starten Sie die Simulation: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 55 Die Funktion "Echokurvenspeicher" ermöglicht es, die Echokurve speicher zum Zeitpunkt der Inbetriebnahme zu speichern. Generell ist dies empfehlenswert, zur Nutzung der Asset-Management-Funktionalität sogar zwingend erforderlich. Die Speicherung sollte bei möglichst geringem Füllstand erfolgen. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 56 Störreflexionen erfasst werden können. Gehen Sie wie folgt vor: 1. Mit [->] den Menüpunkt "Störsignalausblendung" auswählen und mit [OK] bestätigen. 2. Wieder mit [OK] bestätigen. 3. Wieder mit [OK] bestätigen. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 57 Durch Aktivierung der passenden Kurve wird das prozentuale Be- hältervolumen korrekt angezeigt. Falls das Volumen nicht in Prozent, sondern beispielsweise in Liter oder Kilogramm angezeigt werden soll, kann zusätzlich eine Skalierung im Menüpunkt "Display" einge- stellt werden. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 58 Linearisierungskurve sowie der Messwertspeicher werden gelöscht. Basiseinstellungen: Zurücksetzen der Parametereinstellungen inkl. Spezialparameter auf die Defaultwerte des jeweiligen Gerätes. Eine angelegte Störsignalausblendung, frei programmierte Linearisie- rungskurve sowie der Messwertspeicher werden gelöscht. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 59 Min.-Strom 3,8 mA, Max.-Strom 20,5 mA Bedienung sperren Freigegeben Display Sprache Wie Auftrag Anzeigewert Distanz Anzeigeeinheit Skalierungsgröße Volumen Skalierung 0,00 lin %, 0 l 100,00 lin %, 100 l Beleuchtung Eingeschaltet VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 60 Sensortausch aufbewahrt werden. Das 4 … 20 mA-Signal des Sensors wird ausgeschaltet, der Sensor nimmt einen konstanten Strom von 4 mA auf. Das Messsignal wird ausschließlich als digitales HART-Signal übertragen. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 61: Sicherung Der Parametrierdaten
Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, so und Bedienmodul können Daten aus dem Sensor in das Anzeige- und Bedienmodul gespeichert werden. Die Vorgehensweise wird im Menü "Weitere Einstellungen" unter Menüpunkt "Geräteeinstellungen kopieren" VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 62 Gerät auf ein anderes Gerät des gleichen Typs zu übertragen. Sollte ein Austausch des Sensors erforderlich sein, so wird das Anzeige- und Bedienmodul in das Austauschgerät gesteckt und die Daten ebenfalls im Menüpunkt "Geräteeinstellungen kopieren" in den Sensor geschrieben. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 63: In Betrieb Nehmen Mit Pactware
Bei Speisegeräten mit integriertem HART-Widerstand (Innen- widerstand ca. 250 Ω) ist kein zusätzlicher externer Widerstand erforderlich. Dies gilt z. B. für die VEGA-Geräte VEGATRENN 149A, VEGAMET 381 und VEGAMET 391. Auch marktübliche Ex-Speise- VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 64: Parametrierung
Alle Geräte-DTMs gibt es als kostenfreie Standardversion und als kostenpflichtige Vollversion. In der Standardversion sind alle Funktionen für eine komplette Inbetriebnahme bereits enthalten. Ein Assistent zum einfachen Projektaufbau vereinfacht die Bedienung VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 65: Sicherung Der Parametrierdaten
CD über Ihre zuständige Vertretung. Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 66: In Betrieb Nehmen Mit Anderen Systemen
Diese Software wird über das Internet aktualisiert und neue EDDs werden nach Freigabe durch den Hersteller automatisch in den Gerätekatalog dieser Software übernommen. Sie können dann auf einen Field Communicator übertragen werden. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 67: Diagnose, Asset Management Und Service
Über einen PC mit PACTware/DTM bzw. das Leitsystem mit EDD werden die Daten ausgelesen. Echokurvenspeicher Die Echokurven werden hierbei mit Datum und Uhrzeit und den dazu- gehörigen Echodaten gespeichert. Der Speicher ist in zwei Bereiche aufgeteilt: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 68: Asset-Management-Funktion
Funktionskontrolle (Function check): Am Gerät wird gearbeitet, der Messwert ist vorübergehend ungültig (z. B. während der Simula- tion). Diese Statusmeldung ist per Default inaktiv. Eine Aktivierung durch den Anwender über PACTware/DTM oder EDD ist möglich. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 69 • • F113 EMV-Störungen EMV-Einflüsse beseitigen Bit 12 von • • Übertragungsfehler bei der Vierleiter-Netzteil oder Elektro- Byte 0 … 5 Kommunikations- internen Kommunikation mit nik austauschen fehler dem Vierleiter-Netzteil VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 70 Byte 14 … 24 Überfüllung • Füllstand im Behälter prüfen Maintenance Die folgende Tabelle zeigt die Fehlercodes und Textmeldungen in der Statusmeldung "Maintenance" und gibt Hinweise zu Ursache und Beseitigung. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 71: Störungen Beseitigen
4 … 20 mA-Signal über- Schließen Sie gemäß Anschlussplan ein Multimeter im passenden prüfen Messbereich an. Die folgende Tabelle beschreibt mögliche Fehler im Stromsignal und hilft bei der Beseitigung: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 72 Messfehler bei konstantem Füllstand Fehlerbeschreibung Fehlerbild Ursache Beseitigung • • 1. Messwert zeigt zu Min.-/Max.-Abgleich nicht Min.-/Max.-Abgleich anpassen geringen bzw. zu ho- korrekt hen Füllstand • • Linearisierungskurve falsch Linearisierungskurve anpassen time VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 73 Verschmutzungen an der durchführen oder Störsignal- auf 100 % Antenne ausblendung mit Kondensat/ Verschmutzung im Nahbereich durch Editieren erhöhen time • Bei Schüttgütern Radarsensor mit Luftspülanschluss oder flexible Antennenabdeckung verwenden VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 74: Verhalten Nach Störungsbeseitigung
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. -
Seite 75: Softwareupdate
Ein Geräterücksendeblatt sowie detallierte Informationen zur Vorge- hensweise finden Sie im Downloadbereich auf www.vega.com. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 76 Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Bitte erfragen Sie die Adresse für die Rücksendung bei der für Sie zuständigen Vertretung. Sie finden diese auf unserer Homepage www.vega.com. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 77: Ausbauen
EG und den entsprechenden nationalen Gesetzen. Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Diese dürfen nur für privat genutzte Produkte gemäß WEEE-Richtlinie genutzt werden. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 78: Anhang
2 … 17,2 kg (4.409 … 37.92 lbs) schluss und Antenne) Ʋ Antennenverlängerung 1,6 kg/m (1.157 lbs/ft) Länge Antennenverlängerung max. 5,85 m (19.19 ft) Anzugsmomente Max. Anzugsmomente, Antennensystem Ʋ Montageschrauben Antennenkonus 2,5 Nm (1.8 lbf ft) VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 79 Ʋ ø 48 mm (1.89 in) bis 20 m (65.62 ft) Ʋ ø 75 mm (2.953 in), 95 mm (3.74 in) bis 30 m (98.43 ft) Ʋ Parabolantenne bis 30 m (98.43 ft) VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 80 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig) Einbau-Referenzbedingungen Ʋ Mindestabstand zu Einbauten > 200 mm (7.874 in) Ʋ Reflektor Ebener Plattenreflektor Ʋ Störreflexionen Größtes Störsignal 20 dB kleiner als Nutzsignal Messabweichung bei Flüssigkeiten Siehe folgende Diagramme VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 81 Zeitspanne nach sprunghafter Änderung der Messdistanz um max. 0,5 m bei Flüssigkeitsanwendungen, max. 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 82 4 g bei 5 … 200 Hz nach EN 60068-2-6 (Vibration bei Resonanz) Außerhalb des angegebenen Abstrahlwinkels hat die Energie des Radarsignals einen um 50 % (-3 dB) abge- senkten Pegel. EIRP: Equivalent Isotropic Radiated Power. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 83 Rückschlagventil - lose beigelegt (bei nicht-Ex optional, bei Ex im Lieferumfang) Ʋ Werkstoff 316Ti Ʋ Dichtung FKM (SHS FPM 70C3 GLT), FFKM (Kalrez 6375) Ʋ für Rohrdurchmesser 6 mm Ʋ Öffnungsdruck 0,5 bar (7.25 psig) VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 84 Ʋ Farbe - Nicht-Ex-Ausführung Schwarz Ʋ Farbe - Ex-Ausführung Blau Anzeige- und Bedienmodul Anzeigeelement Display mit Hintergrundbeleuchtung Messwertanzeige Ʋ Anzahl der Ziffern Ʋ Zifferngröße B x H = 7 x 13 mm VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 85 ±3 K Spannungsversorgung Betriebsspannung Ʋ Ausführung für Kleinspannung 9,6 … 48 V DC, 20 … 42 V AC, 50/60 Hz Ʋ Ausführung für Netzspannung 90 … 253 V AC, 50/60 Hz VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 86: Maße
Gerätelieferumfang enthalten oder können auf www.vega.com, "Gerätesuche (Seriennummer)" sowie im Downloadbereich heruntergeladen werden. 11.2 Maße Die folgenden Maßzeichnungen stellen nur einen Ausschnitt der möglichen Ausführungen dar. Detaillierte Maßzeichnungen können auf www.vega.com/downloads und "Zeichnungen" herunter- geladen werden. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 87 SW 46 mm (1.81") G1½A / 1½ NPT 1½" ø40 2" ø48 3" ø75 4" ø95 inch 3.94" ø1.58" 1½" 4.72" ø1.89" 2" 8.50" ø2.95" 3" 16.93" ø3.74" 4" Abb. 53: VEGAPULS SR 68, Hornantenne in Gewindeausführung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 88 VEGAPULS SR 68, Hornantenne in Flanschausführung inch 3.94" ø1.58" 1½" ø40 1½" 4.72" ø1.89" 2" ø48 2" 8.50" ø2.95" 3" ø75 3" 16.93" ø3.74" 4" ø95 4" Abb. 54: VEGAPULS SR 68, Hornantenne in Flanschausführung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 89 4" ø 95 inch 1½" 3.94" ø 1.58" 2" 4.72" ø 1.89" 8.50" ø 2.95" 3" 4" 16.93" ø 3.74" Abb. 55: VEGAPULS SR 68, Hornantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 90 11 Anhang VEGAPULS SR 68, Parabolantenne und Schwenkhalterung Abb. 56: VEGAPULS SR 68, Parabolantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück bis 200 °C VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 91: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 92 – Zusatzelektronik für 4 … 20 mA/HART - Vierleiter 14 Überfüllsicherung nach WHG 58 Unterflurkasten 29 Fehlercodes 70 Geräteausführung 61 Geräteeinheiten 56 Geräteeinstellungen kopieren 60 Gerätestatus 53 HART 63 HART-Betriebsart 60 Hauptmenü 43 Linearisierungskurve 57 VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 93 Notizen VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 94 Notizen VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 95 Notizen VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 96 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2017 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
